并网光伏系统检测：保障安全与效率的关键环节

引言

随着能源转型加速，光伏发电因其清洁、可再生特性已成为主流电源之一。截至2023年底，并网光伏装机容量已超1000GW，中国更是以超300GW的装机量位居世界第一。然而，并网光伏系统的长期稳定运行不仅依赖优质的设备与设计，更需要科学、规范的检测作为支撑。检测是连接系统安装与电网接入的重要环节，既是保障电气安全的“防火墙”，也是提升发电效率的“校准仪”，更是确保符合行业标准的“通行证”。本文将全面解析并网光伏系统检测的必要性、核心内容、技术手段及未来趋势，为行业从业者提供系统的参考框架。

一、并网光伏系统检测的必要性

1. 电气安全保障

光伏系统通过逆变器与电网相连，涉及高压、直流、交流等复杂电气环境。若组件绝缘失效、接地不良或逆变器过电压保护缺失，可能引发触电、火灾甚至电网故障。检测可提前识别电气隐患，避免安全事故发生。

2. 性能效率优化

组件隐裂、逆变器效率下降、阴影遮挡等问题会导致系统发电量损失。通过检测可量化性能衰减，定位低效环节，为运维优化提供依据，确保投资回报最大化。

3. 合规性要求

电网公司对光伏系统接入有严格的技术标准（如GB/T 19964-2012《光伏发电站接入电力系统技术规定》），检测是验证系统是否满足并网条件的必要步骤，未通过检测的项目无法获得电网接入许可。

二、并网光伏系统主要检测内容

并网光伏系统检测覆盖“组件-逆变器-系统”全链条，核心内容可分为五类：

1. 电气安全检测

• 绝缘电阻测试：采用兆欧表测量组件、汇流箱、逆变器等设备的绝缘电阻，确保直流侧与接地端、交流侧与接地端的绝缘符合GB 50797-2012要求（如直流侧绝缘电阻≥2MΩ）。
• 接地电阻测试：通过接地电阻测试仪检测系统接地网的接地电阻，一般要求≤4Ω（特殊地质条件可放宽至≤10Ω），防止雷击或漏电时电流无法有效泄放。
• 过电压保护检测：验证 surge 保护装置（SPD）的动作电压、通流容量是否符合IEC 61643标准，确保在雷电或电网波动时保护设备安全。



2. 光伏组件性能检测

• 外观检测：目视或借助放大镜检查组件表面是否有裂纹、碎片、封装层脱落等缺陷，避免隐裂导致的热斑效应。
• 电性能检测：使用IV曲线测试仪测量组件的短路电流（Isc）、开路电压（Voc）、最大功率点电流（Imp）、最大功率点电压（Vmp）等参数，与标称值对比评估性能衰减。
• 热斑效应测试：通过红外热成像仪检测组件运行时的温度分布，若局部温度超过周围20℃以上，说明存在热斑，需更换组件。



3. 逆变器功能检测

• 效率测试：采用功率分析仪测量逆变器输入功率与输出功率，计算转换效率（要求≥96%，具体依机型而定）。
• 谐波与畸变检测：使用电能质量分析仪检测逆变器输出的谐波含量（总谐波畸变率THD≤5%，奇次谐波≤4%），避免影响电网电能质量。
• 孤岛效应保护检测：通过孤岛效应测试仪模拟电网断电场景，验证逆变器是否能在0.2秒内断开与电网的连接（符合IEC 62116标准），防止反送电危险。



4. 系统整体性能评估

• 发电量验证：通过数据采集系统（SCADA）统计实际发电量，与设计值对比（偏差≤±5%为合格），分析阴影遮挡、组件衰减等因素的影响。
• 能效比（PR）计算：PR=实际发电量/（组件额定功率×当地峰值日照小时数），反映系统综合效率（优秀系统PR≥85%）。
• 功率因数测试：检测逆变器输出的功率因数（要求在0.9超前至0.9滞后之间），确保与电网无功平衡。



5. 环境适应性与耐久性检测

• 防风性能检测：检查组件支架的强度与固定方式，模拟10级风载（风速≥25m/s）下的变形情况，符合GB 50009-2012《建筑结构荷载规范》。
• 防雷检测：验证防雷接地系统与组件、逆变器的连接是否可靠，防止雷击损坏设备。
• 腐蚀检测：对于沿海或工业区的系统，检测支架、接线端子的腐蚀情况，评估使用寿命。



三、常用检测技术解析

1. 红外热成像技术

通过接收物体发出的红外辐射，生成温度分布图像，可快速定位组件热斑、逆变器散热不良等问题，具有非接触、高效的特点，是现场检测的“神器”。

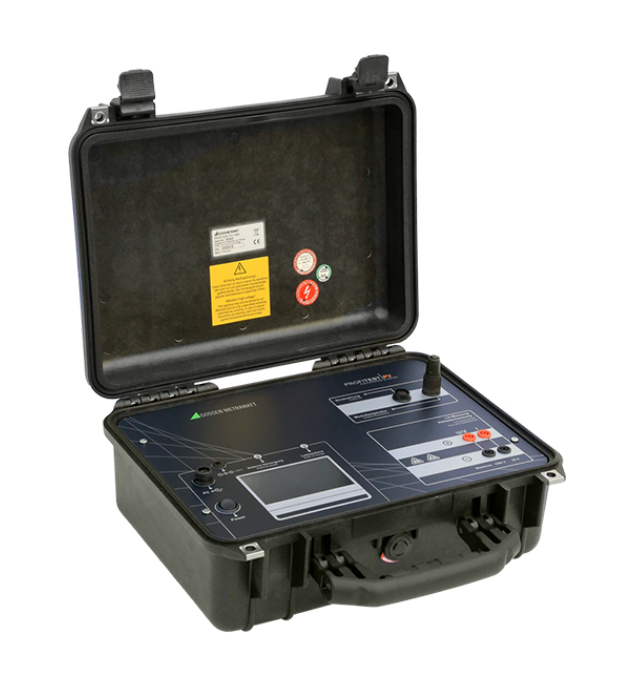

2. IV曲线测试技术

通过施加不同电压，测量组件的电流响应，绘制IV曲线，直观反映组件的电性能参数（如最大功率、填充因子），是评估组件衰减的核心技术。

3. 功率分析仪

高精度测量电压、电流、功率等参数，用于逆变器效率、谐波畸变率的测试，要求带宽≥1MHz，精度≥0.1%。

4. 孤岛效应测试仪

模拟电网断电、电压骤降等场景，检测逆变器的孤岛保护功能，确保在故障时快速断开，符合电网安全要求。

5. 物联网监测系统

通过安装传感器（如温度、电流、电压传感器），实时采集系统运行数据，结合AI算法分析异常（如组件故障、逆变器谐波超标），实现远程监测与预警。

四、检测流程与标准体系

1. 检测流程

• 前期准备：收集系统设计图纸、设备说明书、施工记录等资料；校准检测设备（如兆欧表、功率分析仪）；制定检测方案。
• 现场检测：按照电气安全、组件性能、逆变器功能、系统性能的顺序进行检测，记录数据（如绝缘电阻值、IV曲线参数、谐波含量）。
• 数据处理与分析：将检测数据与设计值、标准值对比，判断是否合格（如绝缘电阻≥2MΩ为合格，THD≤5%为合格）；分析异常原因（如组件隐裂导致Isc下降）。
• 报告出具：编制检测报告，内容包括检测项目、数据结果、建议（如“逆变器谐波超标，建议调整滤波器参数”）；提交电网公司或业主。



2. 标准体系

• 国内标准：GB/T 19964-2012《光伏发电站接入电力系统技术规定》、GB 50797-2012《光伏发电站设计规范》、GB/T 29319-2012《光伏发电系统接入配电网技术规定》。
• 国际标准：IEC 61730《光伏组件安全认证标准》、IEC 62116《并网逆变器孤岛效应测试标准》、IEC 61850《变电站通信网络和系统》（用于智能光伏系统）。



五、常见问题及解决策略

1. 组件隐裂

原因：运输或安装过程中受外力冲击，导致硅片裂纹。
检测方法：红外热成像仪检测到局部高温。
解决：更换隐裂组件，加强安装过程中的防护（如使用减震垫）。

2. 逆变器谐波超标

原因：滤波器参数设置不当，或逆变器内部器件老化。
检测方法：电能质量分析仪测量THD>5%。
解决：调整滤波器电容值，或更换逆变器功率模块。

3. 接地电阻不合格

原因：接地网施工不规范（如埋深不够、材料腐蚀）。
检测方法：接地电阻测试仪测量>4Ω。
解决：增加接地极数量，更换防腐接地材料（如铜包钢）。

4. 孤岛效应保护失效

原因：逆变器控制程序缺陷，或继电器故障。
检测方法：孤岛效应测试仪模拟断电，逆变器未及时断开。
解决：升级逆变器 firmware，更换故障继电器。

六、未来发展趋势

1. 智能化检测

结合物联网（IoT）与人工智能（AI）技术，实现系统运行数据的实时采集与分析，通过机器学习算法预测组件衰减、逆变器故障等问题，提高检测效率。

2. 无损检测技术

开发激光超声检测、太赫兹成像等新技术，无需拆解组件即可检测内部裂纹、封装层缺陷，减少检测对系统的影响。

3. 标准化完善

针对新型光伏技术（如钙钛矿组件、光储一体化系统）制定专用检测标准，适应产业发展需求（如IEC 63326《钙钛矿光伏组件标准》正在制定中）。

4. 第三方检测普及

随着电网公司对并网要求的提高，第三方检测机构因公正性、专业性优势，将成为检测市场的主流（2023年国内第三方光伏检测市场规模已超50亿元）。

并网光伏系统检测是保障系统安全、提升效率、确保合规的关键环节，其重要性随着光伏产业的发展日益凸显。未来，随着技术的进步与标准的完善，检测将从“事后验证”向“事前预警”转变，从“人工检测”向“智能检测”升级，为光伏系统的长期稳定运行提供更有力的支撑。对于行业从业者而言，掌握检测技术与标准是提升竞争力的核心能力，也是推动光伏产业高质量发展的重要保障。
