分合闸测试：保障电力系统安全的关键环节

在电力系统中，断路器犹如“安全卫士”，其分合闸操作直接决定着电路的通断与故障的隔离。当线路出现短路、过载等异常时，断路器需快速分闸切断故障电流，防止事故扩大；而在故障排除后，又要准确合闸恢复供电。分合闸测试，便是验证这一“卫士”性能是否可靠的核心手段，是电力设备运维中不可或缺的环节。

一、分合闸测试的基本概念

分合闸测试是针对断路器、负荷开关等电气设备的分闸（断开电路）与合闸（接通电路）操作进行的综合性检测，旨在评估其机械特性（如行程、速度、同期性）、电气特性（如线圈电流/电压、触头电阻）及功能可靠性（如联锁有效性、动作准确性）。这些参数直接关系到设备能否在关键时刻“精准执行命令”，是判断设备是否符合运行标准的重要依据。

二、分合闸测试的重要性

电力系统的稳定性依赖于设备的可靠运行，而分合闸故障是导致停电、设备损坏甚至人身安全事故的主要原因之一：

• 分闸失灵：若断路器无法及时切断故障电流，可能引发变压器烧毁、线路起火等次生灾害，扩大故障影响范围；
• 合闸不到位：触头接触不良会导致局部发热，长期运行可能引发触头烧蚀、绝缘老化，甚至造成相间短路；
• 同期性差：三相触头分合闸时间差过大，会导致三相电流不平衡，损坏电动机、变压器等下游设备；
• 联锁失效：误操作（如带负荷合闸、带电挂接地线）可能引发弧光短路，威胁运维人员安全。

因此，分合闸测试不仅是设备出厂验收的必做项目，也是运行中设备定期维护的关键内容（如每年一次的预防性试验），其目的是提前发现隐患，将故障消灭在萌芽状态。

三、分合闸测试的核心内容与方法

分合闸测试的内容需覆盖机械、电气、功能等多维度，常用的测试项目及方法如下：

1. 机械特性测试

• 分合闸时间：记录断路器从接到分/合闸命令到触头完全断开/闭合的时间（通常要求分闸时间≤50ms，合闸时间≤100ms，具体以设备标准为准）。
• 分合闸速度：测量触头运动的最大速度（如分闸速度需满足灭弧要求，速度过低可能导致电弧无法快速熄灭）。
• 触头行程与超程：行程是触头从分闸位置到合闸位置的总距离，超程是触头闭合后继续运动的距离（超程不足会导致触头压力不够，接触电阻增大）。
• 同期性：检测三相触头分合闸的时间差（要求≤2ms，否则会导致三相电流不平衡）。

测试方法：使用断路器特性测试仪，通过传感器（如位移传感器、速度传感器）采集触头运动数据，实时显示并记录上述参数。

2. 电气特性测试

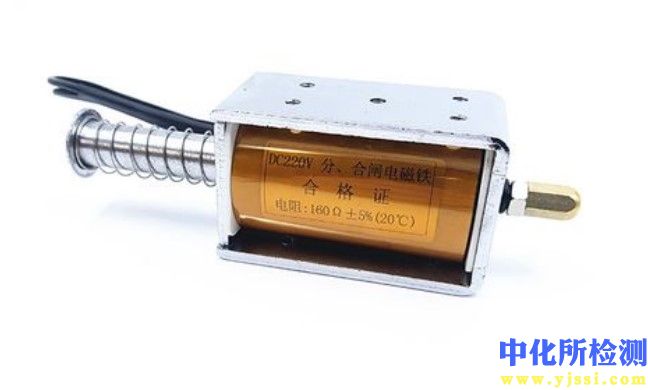

• 分合闸线圈电流/电压：测量线圈通电时的电流（如分闸线圈电流通常为几安到几十安）和电压，判断线圈是否存在断线、短路或电源电压异常（如电压过低会导致线圈无法吸合，过高则可能烧毁线圈）。
• 触头电阻：测试触头闭合后的接触电阻（要求≤几十微欧，电阻过大说明触头氧化或接触不良）。

测试方法：用回路电阻测试仪测量触头电阻，用示波器或线圈特性测试仪记录线圈电流/电压波形。

3. 功能可靠性测试

• 联锁试验：验证“防误操作联锁”（如断路器未分闸时无法拉开隔离开关、接地刀闸闭合时无法合闸）是否有效，防止人为误操作。
• 多次分合闸试验：模拟设备实际运行中的频繁操作（如连续分合闸10次），检查是否存在卡涩、拒动等问题。

测试方法：通过继保测试仪模拟控制信号，或直接操作设备的控制回路，观察联锁装置的动作情况。

四、分合闸测试中的常见问题及解决

在测试中，运维人员常遇到以下问题，需针对性解决：

• 分合闸时间过长：原因可能是机构卡涩（如轴承缺油）、弹簧力不足（如弹簧疲劳）。解决方法：清洁并润滑机构部件，调整或更换弹簧。
• 同期性差：多因触头调整不当（如三相触头间隙不一致）。解决方法：重新调整触头位置，确保三相间隙一致。
• 线圈烧损：可能是电源电压过高（如控制电源波动）或线圈绝缘老化。解决方法：检查电源电压稳定性，更换损坏的线圈。
• 机械反弹过大：缓冲器失效（如液压缓冲器漏油）导致触头闭合后反弹。解决方法：更换缓冲器，调整缓冲行程。

五、分合闸测试的未来趋势

随着电力系统向智能化、数字化转型，分合闸测试也在不断升级：

• 实时监测：通过物联网（IoT）技术，在断路器上安装传感器，实时采集分合闸时间、速度等参数，实现故障预警（如预测弹簧疲劳）；
• 数字仿真：利用有限元分析（FEA）等软件，模拟分合闸过程中的机械应力、电弧特性，优化设备设计；
• 智能仪器：结合人工智能（AI）的测试仪器，可自动分析数据、识别异常（如通过电流波形判断线圈故障），提高测试效率；
• 标准化完善：国际电工委员会（IEC）、中国国家标准（GB）等不断修订测试标准，覆盖更多新型设备（如智能断路器、直流断路器）。

结语

分合闸测试是电力系统安全运行的“把关人”，其准确性与全面性直接影响着电力供应的可靠性。从传统的手动测试到智能监测，分合闸测试的技术不断进步，但核心目标始终不变——确保断路器在关键时刻“能分能合、分合正确”。未来，随着电力系统的进一步发展，分合闸测试将继续扮演重要角色，为构建更安全、更智能的电力网络提供坚实保障。
