淬火剂检测：保障热处理质量的关键环节

在机械制造领域，热处理是提升工件性能的核心工序之一，而淬火剂作为热处理过程中的“冷却媒介”，其性能直接决定了工件的硬度、韧性、变形量及使用寿命。无论是齿轮、轴承等关键零部件，还是汽车、航空航天用高强度构件，淬火剂的稳定性与可靠性都堪称“隐形生命线”。然而，淬火剂在长期使用中会因氧化、污染、浓度变化等因素逐渐失效，若未及时检测与调整，可能导致工件硬度不足、裂纹、组织不均等质量问题，甚至引发安全隐患。因此，科学、系统的淬火剂检测是保障热处理质量的关键环节。

一、淬火剂检测的必要性

淬火的本质是通过快速冷却使钢件从奥氏体状态转变为马氏体或贝氏体组织，从而获得高强度与高硬度。淬火剂的冷却性能、理化稳定性及清洁度直接影响这一转变过程：

• 冷却性能异常：若冷却速率过低，钢件无法完全转变为马氏体，导致硬度不达标；若冷却速率过高，则可能引发热应力过大，导致工件裂纹（如合金钢件常用的油基淬火剂若冷却过快，易出现淬火裂纹）。
• 理化性能恶化：油基淬火剂的粘度升高、酸值增加，会降低其流动性与冷却效率；水溶性淬火剂的pH值波动（如酸性增强），可能腐蚀工件表面或导致泡沫过多，影响冷却均匀性。
• 污染与老化：淬火过程中，工件表面的氧化皮、金属碎屑（如铁离子）会混入淬火剂，加上高温下的氧化反应，会生成不溶物、胶质等杂质，导致淬火剂的冷却性能衰退，甚至堵塞循环系统。

因此，定期对淬火剂进行检测，可及时发现性能变化，采取调整浓度、过滤净化或更换等措施，避免因淬火剂问题导致的批量质量事故。

二、淬火剂的核心检测项目

淬火剂的检测需覆盖冷却性能、理化性能、老化与污染指标、安全性四大类，不同类型的淬火剂（如油基、水溶性）检测重点略有差异。

1. 冷却性能（核心指标）

冷却性能是淬火剂的“灵魂参数”，直接决定了工件的组织转变效果。关键检测指标包括：

• 最大冷却速率（Vmax）：淬火过程中冷却速率的峰值，反映淬火剂的“快冷能力”，需匹配钢件的淬透性（如高碳钢需要较高的Vmax以避免珠光体转变）。
• 马氏体转变温度区间（Ms-Mf）的冷却速率：钢件发生马氏体转变的温度范围（通常200-300℃），此区间的冷却速率需足够快，以确保马氏体充分形成，同时避免因冷却过快导致裂纹（如合金钢需控制此区间的冷却速率在合适范围）。
• 冷却时间：从800℃冷却至500℃、300℃等关键温度点的时间，用于评估淬火剂的冷却效率。

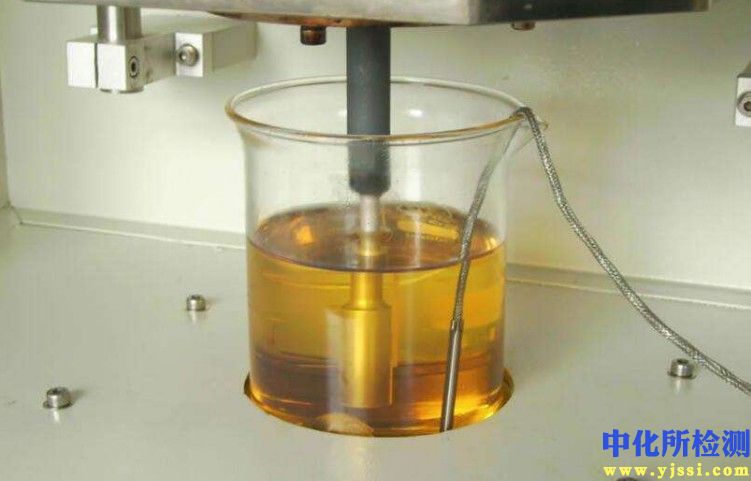

检测方法：采用冷却曲线测定仪（如符合GB/T 22638-2018、ISO 9950或ASTM D6200标准的镍铬合金探头或银探头），通过记录探头在淬火剂中的温度随时间变化曲线，计算上述指标。

2. 理化性能（稳定性指标）

理化性能反映淬火剂的自身状态，影响其使用稳定性与寿命：

• 粘度：油基淬火剂的关键指标（水溶性淬火剂粘度较低），粘度升高通常因氧化或污染导致，会降低冷却速率与流动性（如矿物油粘度超过标准值15%，需更换）。
• 闪点：油基淬火剂的安全指标，闪点过低易引发火灾（如矿物油闪点一般要求≥180℃）。
• pH值：水溶性淬火剂的关键指标（通常要求7-9），pH＜7会腐蚀工件（如铸铁件易生锈），pH＞9会导致泡沫过多（影响冷却均匀性）。
• 水分含量：水溶性淬火剂的核心参数（如聚乙烯醇淬火剂的水分含量需控制在一定范围），水分过高会增加冷却速率（可能导致裂纹），水分过低则会降低冷却效率（硬度不足）。

检测方法：粘度用旋转粘度计（如Brookfield DV系列）；闪点用闭口闪点仪（符合GB/T 261标准）；pH值用精密pH计（精度±0.1）；水分含量用卡尔费休滴定法（油基）或烘干法（水溶性）。

3. 老化与污染指标（寿命评估）

淬火剂在使用中会逐渐老化或被污染，需检测以下指标评估其剩余寿命：

• 氧化产物：油基淬火剂的氧化会生成酸、胶质、沥青质等，通过酸值测定（GB/T 264）或红外光谱分析（检测羰基吸收峰）评估氧化程度（酸值超过0.5mgKOH/g时，需更换）。
• 不溶物含量：淬火剂中的金属碎屑、氧化皮等固体杂质，通过过滤称重法（用0.45μm滤膜过滤后烘干称重）检测（不溶物含量超过0.5%时，需过滤净化）。
• 金属离子含量：如铁离子（来自工件腐蚀或脱落），通过**原子吸收光谱（AAS）或电感耦合等离子体（ICP）**检测（铁离子含量超过100mg/L时，会影响冷却性能）。

4. 安全性指标（环保与安全）

• 毒性：部分淬火剂（如含氯、磷的合成油）可能具有毒性，需通过动物试验（如急性口服毒性）或化学分析（检测有害成分含量）评估，确保符合环保标准（如RoHS、REACH）。
• 腐蚀性：检测淬火剂对工件（如铸铁、钢）的腐蚀速率，采用腐蚀试验（如将试片浸入淬火剂中，恒温一段时间后称重，计算腐蚀速率），要求腐蚀速率＜0.1mm/年。

三、淬火剂检测的流程与标准

1. 检测流程

• 样品采集：从淬火槽的不同深度（顶部、中部、底部）、**不同位置（入口、出口）**采集样品，混合均匀（避免取表面浮渣或底部沉淀），确保代表性。
• 样品预处理：过滤去除大颗粒杂质（如用200目筛网），恒温至检测温度（如粘度检测需恒温25℃±0.5℃）。
• 项目检测：按标准方法依次检测冷却性能、理化性能、老化与污染指标、安全性指标（优先检测核心指标，如冷却性能）。
• 数据处理：将检测结果与标准值（如产品说明书、GB/JB标准）对比，分析偏差原因（如冷却速率下降可能因粘度升高或水分减少）。
• 报告出具：包含检测项目、结果、判定（合格/不合格）及建议（如“冷却速率过低，建议添加新淬火剂调整浓度”）。

2. 常用标准

• 国内标准：GB/T 22638-2018《热处理介质 冷却性能测试方法》、JB/T 6955-2008《水溶性淬火介质》、GB/T 261-2021《闪点的测定 闭口杯法》。
• 国际标准：ISO 9950《热处理介质 - 镍合金探头法测定冷却特性》、ASTM D6200《淬火液冷却特性的冷却曲线分析测试方法》。
• 行业标准：汽车行业常用ASTM标准，航空航天行业常用ISO标准，国内机械行业常用GB/JB标准。

四、检测结果的分析与应用

检测结果需结合工件质量问题与生产实际，制定针对性措施：

• 冷却性能不合格：若Vmax过低（如油基淬火剂Vmax＜10℃/s），需添加新淬火剂或更换；若Vmax过高（如水溶性淬火剂Vmax＞50℃/s），需调整浓度（如增加聚合物含量）或更换为冷却速率较慢的淬火剂。
• 理化性能异常：粘度升高（油基）需过滤或更换；pH值过低（水溶性）需添加碱性调节剂（如碳酸钠）；水分含量过高（水溶性）需浓缩（如加热蒸发）。
• 老化与污染严重：氧化产物过多（酸值高）、不溶物或金属离子超标，需更换淬火剂并清洗淬火槽。
• 安全性不达标：毒性或腐蚀性超标，需更换为环保型淬火剂（如生物降解型合成油、无磷水溶性淬火剂）。

五、结语

淬火剂检测是热处理质量控制的“眼睛”，通过科学的检测项目、标准的检测方法与精准的结果分析，可及时发现淬火剂的性能变化，避免因淬火剂问题导致的工件质量事故。随着智能制造的发展，在线检测技术（如实时监控冷却速率、水分含量、粘度的传感器系统）正逐渐普及，可实现淬火剂性能的动态监测与预警，进一步提高生产效率与产品质量。未来，随着环保要求的提高，淬火剂的生物降解性、低毒性等指标将成为检测重点，推动淬火剂向更环保、更稳定的方向发展。

总之，淬火剂检测不是“事后补救”，而是“事前预防”的关键环节，只有重视淬火剂的检测与维护，才能确保热处理工件的性能一致性与可靠性，为机械制造的高质量发展提供坚实保障。
