精炼渣检测：保障钢铁精炼效果的关键环节

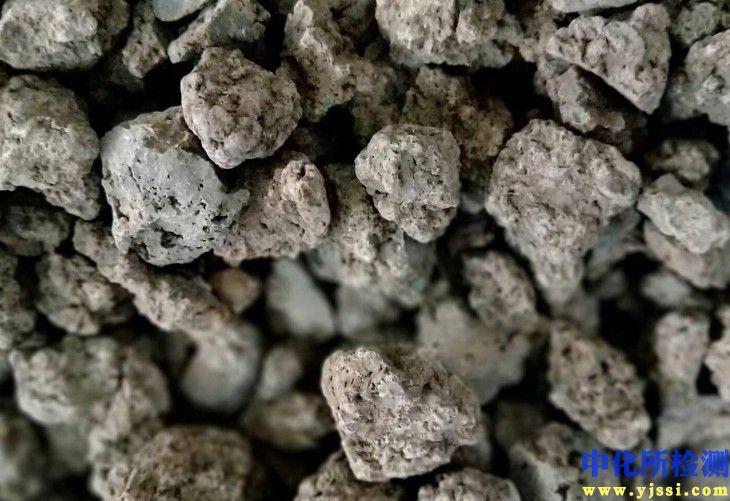

在钢铁生产的“最后一道关卡”——精炼过程中，精炼渣扮演着“清洁工”与“调节器”的双重角色。它通过与钢水的物理化学反应，实现脱氧、脱硫、去除非金属夹杂物、调整钢液成分等核心功能，直接影响钢坯的纯净度、机械性能及表面质量。然而，精炼渣的性能并非一成不变，其成分波动、物理特性变化或冶金功能衰减，都可能导致精炼效果恶化，甚至引发钢产品缺陷。因此，精炼渣检测作为全流程质量管控的重要环节，既是保障钢铁产品质量的“眼睛”，也是优化精炼工艺的“指南针”。

一、精炼渣检测的核心维度：从成分到性能的全要素覆盖

精炼渣的性能由其化学成分、物理性能和冶金性能共同决定，检测需围绕这三个维度展开，实现“从原料到成品”的全链条覆盖。

1. 化学成分检测：奠定性能基础的“基因解码”

化学成分是精炼渣的“基因”，直接决定其碱度（CaO/SiO₂）、氧化性（FeO+MnO）、黏度等关键特性。常见检测项目包括：

• 主要氧化物：CaO（决定碱度，影响脱硫能力）、SiO₂（降低熔点，调节黏度）、Al₂O₃（提高渣的稳定性）、MgO（防止炉衬侵蚀）、FeO（反映渣的氧化性，过高会导致钢液回氧）；
• 有害元素：S（渣中硫含量过高会导致钢液回硫）、P（影响钢的冷脆性）、TiO₂（可能形成高硬度夹杂物）；
• 微量添加剂：如CaF₂（降低熔点和黏度）、BaO（增强脱硫能力）等。

化学成分检测的核心是准确性与全面性。传统湿法化学分析（如滴定法、重量法）虽精度高，但流程繁琐、耗时久；现代仪器分析（如X射线荧光光谱法（XRF）、电感耦合等离子体发射光谱法（ICP-OES））则实现了快速、多元素同时测定，成为工业生产中的主流方法。例如，XRF可在10分钟内完成精炼渣中10余种元素的定量分析，且样品制备简单（仅需压片或熔片），非常适合批量检测。

2. 物理性能检测：掌控渣-钢交互行为的“物理密码”

物理性能决定了精炼渣在钢水中的“行为方式”，直接影响其与钢液的接触效率和夹杂物去除能力。关键检测项目包括：

• 熔点：精炼渣的熔点需低于钢液温度（约1500-1600℃），否则无法形成均匀熔渣。常用检测方法为差热分析（DTA）或高温热显微镜，通过记录渣样加热过程中的吸热峰或形态变化，确定初始熔化温度和完全熔化温度；
• 流动性（黏度）：黏度是衡量渣流动性的核心指标，过高会导致渣-钢反应速率下降，过低则可能造成渣液流失。高温旋转黏度计是主流检测设备，可模拟钢液温度（1400-1600℃）下渣的黏度变化，为调整渣成分（如增加CaF₂含量）提供依据；
• 密度：渣密度需略低于钢液密度（约7.8g/cm³），以保证渣层漂浮在钢液表面，形成有效保护层。常用阿基米德排水法或气体置换法测定。

3. 冶金性能检测：验证实际效果的“功能考核”

冶金性能是精炼渣的“核心竞争力”，直接反映其在实际生产中的脱氧、脱硫、夹杂物去除能力。常见检测项目包括：

• 脱硫能力：通过坩埚模拟实验，将钢样与精炼渣在高温下搅拌反应，测定反应前后钢样中硫含量的变化，计算脱硫率（η[S]）。脱硫率越高，说明渣的脱硫能力越强；
• 脱氧能力：通过测定渣中全铁（TFe）或亚铁（Fe²⁺）含量，评估渣的氧化性。TFe越低，脱氧能力越强；
• 夹杂物吸附能力：采用扫描电子显微镜（SEM）结合能谱分析（EDS），观察精炼后钢样中夹杂物的数量、尺寸及成分，判断渣对Al₂O₃、SiO₂等夹杂物的捕获效果。例如，优质精炼渣应能将夹杂物尺寸控制在10μm以下，且数量显著减少。

二、精炼渣检测的意义：从质量控制到工艺优化的价值延伸

精炼渣检测并非单纯的“质量检查”，其价值贯穿于钢铁生产的全流程：

1. 原料质量管控：杜绝“源头隐患”

精炼渣的原料（如石灰、白云石、铝矾土）成分波动较大，若进厂原料不符合要求，会直接导致精炼渣性能恶化。通过检测原料的化学成分（如石灰的CaO含量、活性度），可筛选合格原料，避免因原料问题引发的生产事故。

2. 过程工艺调整：实现“动态优化”

在精炼过程中，钢液成分、温度及渣量会不断变化，需通过在线或离线检测实时调整渣配方。例如，若检测发现渣中FeO含量过高（氧化性强），可添加铝粉或硅钙合金进行脱氧；若黏度偏高，可补加CaF₂降低熔点。

3. 产品质量保障：支撑“高端钢种”生产

高端钢种（如不锈钢、合金钢、汽车用钢）对夹杂物含量、硫含量要求极高（如硫含量≤0.005%），需通过精炼渣检测确保其冶金性能满足要求。例如，某不锈钢厂通过优化精炼渣成分（提高CaO含量至55%，降低SiO₂至15%），使钢中硫含量从0.012%降至0.003%，满足了高端不锈钢的质量标准。

4. 成本降低：减少“无效消耗”

通过检测精炼渣的残余性能（如使用后的渣中CaO含量、脱硫能力），可评估其利用率，避免过度添加渣料。例如，某钢厂通过检测发现，精炼渣的脱硫能力在使用30分钟后仍保持80%以上，于是将渣量从15kg/吨钢降至12kg/吨钢，每年节约成本约200万元。

三、当前挑战与未来展望：从“离线”到“在线”的技术跨越

尽管精炼渣检测技术取得了显著进步，但仍面临一些挑战：

• 快速检测需求：传统实验室检测（如ICP-OES）需1-2小时，无法满足精炼过程中“实时调整”的要求；
• 复杂成分干扰：精炼渣中可能含有多种微量元素（如Ti、Zr），易对检测结果造成干扰；
• 非破坏性检测：现有方法多需破坏样品（如压片、熔样），无法实现“原位检测”。

针对这些挑战，未来精炼渣检测技术将向快速化、智能化、在线化方向发展：

• 在线检测技术：激光诱导击穿光谱（LIBS）、 Raman光谱等非接触式检测技术，可实现精炼渣成分的实时分析（响应时间≤1分钟），为工艺调整提供即时数据；
• 机器学习预测：通过收集大量检测数据，建立“成分-性能”预测模型，利用AI算法（如神经网络）预测精炼渣的熔点、黏度及脱硫能力，减少实验次数；
• 绿色检测方法：开发基于电化学、生物传感器的检测技术，减少化学试剂的使用，降低对环境的污染。

结语

精炼渣检测是钢铁生产中“看不见的防线”，其准确性与及时性直接决定了钢产品的质量与企业的竞争力。随着技术的不断进步，精炼渣检测将从“离线实验室”走向“在线生产现场”，从“被动检测”转向“主动预测”，为钢铁工业的高质量发展提供更加强有力的支撑。正如一位钢铁工程师所说：“没有精准的精炼渣检测，就没有纯净的钢液，更没有高端的钢铁产品。”这正是精炼渣检测的核心价值所在。
