轴套检测详细技术内容

1. 检测项目分类及技术要点

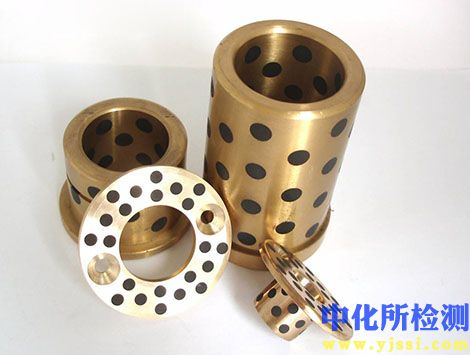

轴套作为关键机械基础件，其检测项目主要分为尺寸精度、几何公差、表面质量和材料性能四大类。

1.1 尺寸精度检测

• 内径、外径及壁厚： 使用高精度数显卡尺、内径千分表、三坐标测量机（CMM）进行多点测量，以控制公差带（通常IT6-IT8级）。关键要点在于测量截面需垂直于轴线，并规避装配倒角或油槽区域。

• 宽度/长度： 采用数显高度规或千分尺，确保端面平行度满足要求，防止装配后产生轴向窜动。

1.2 几何公差检测

• 圆度与圆柱度： 使用圆度仪或配备高精度回转轴的CMM进行扫描测量。评价时遵循最小二乘法（LSC）或最小区域法（MZC），控制值通常为0.005-0.02mm。

• 同轴度/跳动： 以精加工外圆或内孔为基准，使用偏摆仪或CMM检测内/外圆的同轴度及径向跳动，对于高速旋转工况尤为重要。

• 平面度与垂直度： 采用电子水平仪或激光干涉仪检测端面，确保与轴线的垂直度，防止边缘载荷。

1.3 表面质量检测

• 表面粗糙度： 使用接触式（触针式）或非接触式（白光干涉仪）粗糙度仪，评定参数Ra（轮廓算术平均偏差）和Rz（最大高度值）。滑动配合面Ra值通常要求0.4-1.6μm，密封面要求更高。

• 表面缺陷： 通过视觉检测系统或工业内窥镜，检查裂纹、气孔、划伤、锈蚀等，并依据ISO 10110或等效标准进行评级。

1.4 材料性能检测

• 硬度： 依据材质（如青铜、铸铁、粉末冶金）选用布氏（HBW）、洛氏（HRB/HRC）或维氏（HV）硬度计。铜合金轴套典型硬度范围60-120HBW。

• 金相组织： 制备剖面样本，利用金相显微镜分析材料晶粒度、相组成及孔隙率（针对粉末冶金件）。

• 化学成分： 采用光谱分析仪进行材料成分验证，确保合金元素（如Sn、Pb、Al）含量符合标准（如GB/T 1176）。

2. 各行业检测范围的具体要求

2.1 汽车工业

• 发动机轴套（连杆、曲轴）： 尺寸精度要求最高（常达IT6级），需100%全检圆度（≤0.008mm）和粗糙度（Ra≤0.8μm）。材料需通过金相及光谱分析，并执行台架疲劳试验。

• 底盘衬套： 侧重于内外管同轴度（≤0.05mm）及橡胶/金属粘合强度检测，需进行盐雾试验（如120h中性盐雾）评估耐腐蚀性。

2.2 能源与重型机械

• 水力/风力发电机轴套： 大尺寸（直径可达2m以上）检测是难点，需使用大型CMM或激光跟踪仪。对厚壁轴套需增加超声波探伤（UT），检测内部夹渣、裂纹。

• 船舶尾轴套： 重点关注海水腐蚀环境下的材料性能，需检测Cu-Zn-Al系合金的电位及脱成分腐蚀倾向。

2.3 航空航天

• 航空发动机轴套： 执行最为严苛的检测标准（如AS9100）。除常规项目外，需采用工业CT进行内部缺陷无损检测，并规定所有检测设备需进行MSA（测量系统分析）验证。

2.4 通用机械与家电

• 电机轴套： 批量大，强调检测效率。常采用气动量仪或专用检具进行快速分选，控制关键尺寸（如内径）的CPK值≥1.33。

• 高速精密设备轴套： 对动平衡有要求，需在动平衡机上检测残余不平衡量，单位常为g·mm/kg。

3. 检测仪器的原理和应用

3.1 三坐标测量机（CMM）

• 原理： 通过探头（接触式或光学）在三个相互垂直的导轨上移动，采集工件表面点的空间坐标，通过软件拟合并计算几何尺寸与形位公差。

• 应用： 用于轴套全面的尺寸、形位公差检测，尤其适用于复杂轮廓、空间位置度的评价。测量不确定度可达（1.5+L/350）μm。

3.2 圆度仪

• 原理： 工件置于精密旋转工作台上，高精度位移传感器（电感式）测量径向变化，仪器主轴回转精度通常优于0.1μm。

• 应用： 专门用于高精度测量轴套内、外圆的圆度、圆柱度、同轴度及波纹度，是评价旋转精度的核心设备。

3.3 表面粗糙度测量仪

• 接触式原理： 金刚石触针划过表面，其垂直位移经压电或电感传感器转换为电信号，经滤波、放大后计算Ra、Rz等参数。

• 非接触式原理（白光干涉）： 利用白光干涉条纹的相位变化，通过垂直扫描重建表面三维形貌，分辨率可达纳米级。

• 应用： 接触式适用于大多数机加工表面；非接触式适用于软质、高光洁度或不允许接触的精密表面。

3.4 工业内窥镜与视觉检测系统

• 原理： 工业内窥镜通过光纤或CMOS传感器获取内腔图像；机器视觉系统通过CCD/CMOS相机、特定照明及图像处理算法自动识别缺陷。

• 应用： 内窥镜用于检测轴套内孔壁的划伤、腐蚀；视觉系统用于在线批量检测表面瑕疵、字符标识等。

3.5 材料分析仪器

• 光谱仪原理： 通过电弧/火花激发样品原子，测量特征谱线波长与强度进行定性定量分析。

• 硬度计原理： 布氏法以一定直径硬质合金球压入表面，测量压痕直径计算硬度；洛氏法以压痕深度差表示硬度。

• 应用： 光谱仪用于炉前快速成分分析；硬度计用于过程与终检的材料强度验证。
