垫片检测技术内容

垫片检测是确保其在特定工况下实现有效密封、满足设计寿命和可靠性的关键环节。检测需覆盖从原材料到成品的全过程，并针对不同应用领域进行专项验证。

1. 检测项目分类及技术要点

垫片检测主要分为材料性能检测、尺寸与形貌检测、力学与密封性能检测以及环境耐受性检测四大类。

1.1 材料性能检测

• 材质鉴定与成分分析：

  • 技术要点：使用光谱仪（如直读光谱仪OES）或X射线荧光光谱仪（XRF）进行金属垫片元素定量分析；利用傅里叶变换红外光谱（FTIR）、热重分析（TGA）或裂解气相色谱-质谱联用（Py-GC/MS）对非金属材料（如石墨、PTFE、橡胶）进行基体鉴定和填料分析。验证是否符合材料标准（如ASTM、GB）。

• 微观结构分析：

  • 技术要点：通过金相显微镜或扫描电子显微镜（SEM）观察金属晶粒度、夹杂物分布，以及非金属材料中纤维取向、孔隙率、填料分散均匀性。这对评价材料均质性和预测性能至关重要。

• 物理性能：

  • 密度：依据ASTM D792或ISO 1183，采用排水法测量。密度影响材料的压缩回弹性和抗渗透性。

  • 硬度：金属垫片常用洛氏硬度（HRB/HRC），非金属垫片常用邵氏硬度（如Shore A/D）或巴氏硬度。硬度是衡量材料抗变形能力和均匀性的间接指标。

1.2 尺寸与形貌检测

• 关键尺寸：

  • 技术要点：使用高精度数显卡尺、千分尺、三坐标测量机（CMM）测量垫片的内径、外径、厚度（需多点测量，评价厚度均匀性）。对复杂轮廓，可采用光学投影仪或激光扫描仪进行轮廓度比对。

• 表面缺陷：

  • 技术要点：通过目视（必要时借助放大镜）或机器视觉检测系统检查表面是否存在裂纹、划伤、凹坑、起泡、分层、外来夹杂物等缺陷。对于缠绕垫，还需检查钢带与填充带的间隙均匀性及“花纹”完整性。

1.3 力学与密封性能检测（核心项目）

• 压缩回弹性能：

  • 技术要点：在专用压缩回弹试验机上进行。依据ASTM F36或GB/T 12622，将试样压缩至规定应力（通常为25MPa、50MPa、70MPa等），测量其厚度变化；卸载后，测量其厚度恢复能力（回弹率）。此性能直接关系到垫片在螺栓载荷波动下的密封保持能力。关键参数包括：压缩率、回弹率、应力-应变曲线。

• 蠕变松弛性能：

  • 技术要点：依据ASTM F38或ISO 15620，在恒定温度和初始螺栓载荷下，长时间（通常为24小时或更长）监测垫片应力的衰减率。该性能评价垫片抵抗应力松弛、防止螺栓连接泄漏的能力，对高温应用尤为重要。

• 密封性能（泄漏率）：

  • 技术要点：使用垫片密封性试验台。依据ASTM F37或ISO 15848规范，在标准法兰和规定螺栓载荷下，向垫片一侧通入特定压力的试验介质（氦气、氮气或水），测量另一侧的泄漏率。测试通常包含室温密封性和高温密封性（模拟工况温度）。泄漏率是垫片最核心的合格判定依据。

• 抗压溃/抗吹出试验：

  • 技术要点：验证垫片在极端压力差下是否会发生结构破坏或从法兰槽中被吹出。

1.4 环境耐受性检测

• 耐化学性：

  • 技术要点：将垫片试样浸泡在指定的化学介质（酸、碱、油等）中一定时间和温度后，检测其质量、体积、硬度和强度的变化率（依据ASTM D471或D543）。

• 耐温性：

  • 热失重分析：通过TGA确定材料的分解起始温度。

  • 长期热老化：在高温烘箱中放置规定时间后，测试其压缩回弹、拉伸强度等关键性能的保留率。

• 耐辐照性（如核电站用）：测试材料在γ射线或中子辐照后力学性能的稳定性。

2. 各行业检测范围的具体要求

不同行业因工况严苛程度不同，对垫片检测的侧重点和标准存在显著差异。

• 石油化工与炼油行业：

  • 工况特点：高温、高压、易燃、易爆、有毒介质。

  • 具体要求：检测最为严格。金属缠绕垫、齿形垫、金属环垫是检测重点。必须进行高温高压下的蠕变松弛试验和氦气质谱检漏。遵循API 6A/601、ASME B16.20等标准。对酸性环境（含H₂S），需额外进行抗硫化物应力开裂（SSC）试验（参照NACE MR0175/ISO 15156）。

• 电力行业（火电/核电）：

  • 工况特点：高温蒸汽、热循环、核辐照。

  • 具体要求：金属包覆垫、缠绕垫是重点。火电侧重高温蒸汽下的长期密封性能与热循环测试。核电用垫片（如反应堆压力容器用）要求极端严格，除常规检测外，必须进行辐照老化试验、地震模拟试验（振动台试验）以及LOCA（失水事故）工况模拟试验。遵循RCC-M、ASME III等核级规范。

• 航空航天行业：

  • 工况特点：超低温（液氢/液氧）、高温（发动机）、极端压力交变、高振动。

  • 具体要求：金属平垫、O形环、特种橡胶垫是重点。侧重低温脆性试验、超高压密封试验、疲劳振动试验。材料需满足AMS、MIL等军用/航空标准，对轻量化和可靠性要求极高。

• 食品与制药行业：

  • 工况特点：介质卫生要求高，需耐受CIP/SIP（就地清洗/灭菌）的蒸汽与化学试剂。

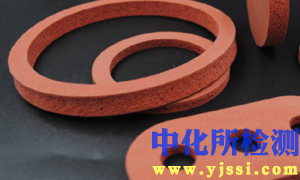

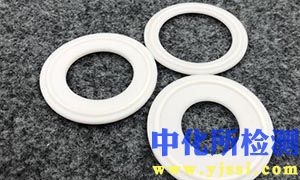

  • 具体要求：PTFE垫片、硅橡胶垫片、无石棉纤维橡胶垫是重点。除基本密封性外，必须进行FDA、EU 1935/2004等法规的符合性检测（迁移测试、感官测试），确保无毒、无味、不滋生细菌。

• 通用工业与民用：

  • 工况特点：工况相对温和，如水管、低压容器。

  • 具体要求：橡胶垫片、非石棉纤维垫片是重点。主要检测项目为常温下的压缩回弹性能、密封性、耐水/耐油性及外观尺寸。遵循GB/T、ISO等通用标准，成本控制是重要考量。

3. 检测仪器的原理和应用

• 材料分析仪器：

  • 直读光谱仪（OES）：原理：电极产生火花使样品原子化激发，通过测量特征谱线强度进行元素定量。应用：快速精确测定金属垫片合金成分。

  • 傅里叶变换红外光谱仪（FTIR）：原理：测量样品对红外光的吸收，获得分子化学键与官能团的指纹图谱。应用：鉴定高分子垫片（橡胶、塑料）的基体类型及部分添加剂。

• 尺寸与形貌检测仪器：

  • 三坐标测量机（CMM）：原理：通过探针接触工件表面，获取空间坐标点，通过软件拟合计算几何尺寸和形位公差。应用：高精度测量复杂垫片（如金属环垫RJ/LM型）的三维轮廓、槽深、角度等。

  • 激光扫描仪/光学投影仪：原理：利用激光或光栅投影，非接触式获取工件表面轮廓点云数据。应用：快速扫描垫片整体轮廓，与CAD模型进行比对，检测毛刺、变形等。

• 力学与密封性能核心设备：

  • 压缩回弹试验机：原理：通过伺服电机或液压缸对垫片试样施加精确可控的压缩载荷，同时用高精度位移传感器测量厚度变化。应用：自动绘制应力-应变曲线，计算压缩率、回弹率及残余变形。

  • 垫片密封性/蠕变松弛试验台：原理：集成了高温炉、液压螺栓加载系统、高精度压力传感器和气体质谱检漏仪（或体积流量计）的综合装置。可模拟法兰连接工况。应用：在规定温度、螺栓载荷和介质压力下，长时间监测垫片的泄漏率变化和应力衰减过程，是评价垫片服役性能的决定性设备。

  • 热重分析仪（TGA）：原理：在程序控温下，测量样品质量随温度或时间的变化。应用：确定垫片材料（特别是非金属）的热分解温度、填料含量及热稳定性。

• 环境模拟设备：

  • 高低温环境试验箱：原理：通过压缩机制冷和电热丝加热，营造可控的温度环境。应用：进行垫片的高低温交变试验、长期热老化试验。

  • 化学浸泡试验装置：原理：提供恒温液体环境。应用：用于垫片材料的耐化学腐蚀性测试，通过前后性能对比评价其耐受性。
