滤布检测技术内容

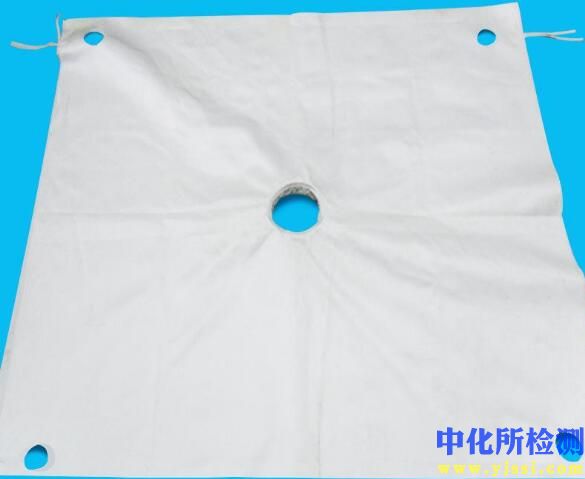

滤布作为关键工业过滤介质，其性能直接影响过滤效率、产品质量及生产成本。系统化检测是确保滤布适用性、可靠性及寿命的基础。

一、 检测项目分类及技术要点

滤布检测可分为物理性能、过滤性能、化学性能和耐久性四大类。

1. 物理性能检测

• 材质鉴定： 通过燃烧法、显微镜观察、红外光谱（FTIR）或差示扫描量热法（DSC）分析纤维成分（如涤纶、丙纶、芳纶、PPS、PTFE等），确保材质符合工况（如温度、化学环境）要求。

• 面密度与厚度： 使用精密天平（精度0.01g）测定单位面积质量（g/m²），厚度仪（接触压力标准化，如10kPa）测量厚度（mm）。数据影响渗透率和容尘量。

• 织物结构分析： 包括织物类型（机织、针刺毡、无纺布）、纱线支数、经纬密（根/10cm）及组织结构（平纹、斜纹、缎纹）。采用织物密度镜和放大镜进行观测。

• 机械强度：

  • 拉伸断裂强力和伸长率： 依据ISO 9073-3或ASTM D5035，使用等速伸长（CRE）强力试验机，测定纵向和横向指标。典型工业滤布经向断裂强力需≥800N/5cm（根据克重而异）。

  • 顶破强力： 依据GB/T 19976，使用钢球或膜片顶破试验机，评估多向受力性能。

  • 撕裂强力： 依据ASTM D5587（梯形法）或D5734（舌形法），评估局部受损后的抗撕裂扩展能力。

• 尺寸稳定性： 将样品置于特定温度（如130℃烘箱）和湿度下处理规定时间，测量其热收缩率或湿膨胀率，关键用于高温滤袋。

2. 过滤性能检测

• 透气度： 依据ISO 9237或ASTM D737，在规定压差下（通常125Pa或200Pa），测量单位时间内通过单位面积织物的空气流量（L/m²·s 或 cfm）。它是表征滤布孔隙率的关键指标，直接影响过滤压降和风速选择。

• 孔径特征： 包括最大孔径、平均孔径和孔径分布。常用方法有：

  • 泡点法（起泡点试验）： 依据ASTM F316，测得的是最大孔径（O90）。将润湿样品置于透气仪中，逐步增加气压直至出现第一个气泡，通过Washburn方程计算对应孔径。

  • 干/湿法孔径分析仪： 可测得平均流量孔径（O50）及完整孔径分布曲线。

• 过滤效率与分级效率： 使用气溶胶发生器（如DEHS、NaCl粉尘）和粒子计数器，在标准测试台上，测量滤布对特定粒径（如0.3μm, 1μm, 5μm, 10μm）颗粒的捕集效率。粉尘层建立后的稳态效率更具工程意义。

• 清洁度与残余物： 检测滤布出厂前的可脱落纤维、油渍及其他杂质含量，对食品、制药等高洁净行业至关重要。

3. 化学性能检测

• 耐化学腐蚀性： 将样品浸入特定浓度和温度的酸、碱、有机溶剂中一定时间（如24h或168h），后测定其强度、重量及尺寸变化率，评估其化学稳定性。

• pH值： 测量滤布水萃取液的pH值，确保其为中性或符合特定要求（如食品接触材料），防止滤布引入污染或发生水解。

4. 耐久性（寿命）相关检测

• 耐磨性： 依据Martindale法（织物间摩擦）或Taber法（砂轮摩擦），评估滤布在机械摩擦下的质量损失或强力损失。

• 屈曲磨损： 模拟滤袋清灰过程的动态疲劳，测试其耐反复弯折能力。

• 静电特性： 测量表面电阻率或静电荷半衰期，评估其在易爆粉尘环境中的安全性及对过滤效率的影响。

二、 各行业检测范围的具体要求

不同应用工况对滤布性能的侧重差异显著。

1. 袋式除尘（电力、水泥、钢铁、垃圾焚烧）

• 核心指标： 高温尺寸稳定性（热收缩率≤2%）、长期耐温性、耐化学腐蚀性（针对SOx, NOx, HCl等酸性气体）、断裂强力（通常要求纵向≥1000 N/5cm）、耐磨性及动态过滤性能。

• 特殊要求： PTFE覆膜滤料需检测膜层剥离强力及膜孔径；PPS滤料需检测抗氧化性（在特定温度含氧量下的强度保持率）。

2. 化工与制药过滤（压滤机、叶滤机、离心机）

• 核心指标： 精密过滤性能（孔径分布、截留效率）、耐化学腐蚀性（与具体工艺介质匹配）、卸饼性能（通过表面粗糙度或接触角间接评估）、卫生性（无菌滤布需生物相容性测试和洁净度）。

• 特殊要求： 食品级和制药级滤布需符合FDA、EU 10/2011等相关法规，进行重金属含量、偶氮染料、微生物限度等检测。

3. 矿业及冶金（选矿、尾矿脱水）

• 核心指标： 极高的机械强度（顶破强力>2000N）和耐磨性（Taber磨耗量小），良好的脱水速率（与透气度、孔径相关）。

• 特殊要求： 针对强磨损性矿浆，需强化抗磨损检测。

4. 食品饮料（糖、酒、食用油精炼）

• 核心指标： 材质安全性（符合食品接触标准）、无味无臭、易清洗、特定截留精度（如除菌过滤需验证0.2μm孔径）。

• 特殊要求： 需进行感官测试、迁移物测试。

三、 检测仪器的原理和应用

1. 织物强力试验机

• 原理： 采用等速伸长（CRE）原理，通过传感器实时采集拉伸过程中的力值及伸长位移，直至样品断裂。

• 应用： 完成拉伸、顶破、撕裂等所有机械强度测试。需配备不同夹具，并在标准温湿度环境下（如20±2℃，65±4% RH）进行。

2. 透气度测试仪

• 原理： 基于差压法。仪器在试样两侧产生并维持稳定的压差ΔP（如125Pa），通过测量流经试样的气体流量Q，计算透气率R=Q/(A*ΔP)，A为测试面积。

• 应用： 快速、无损评估滤布孔隙率，是生产质量控制（QC）的核心项目。

3. 孔径分析仪

• 原理：

  • 泡点法： 基于毛细管原理。完全润湿滤布（液体表面张力γ已知）的孔隙相当于一组平行毛细管。当气体压力P足以克服毛细管阻力时，气泡逸出。孔径d与压力P的关系为：d = k * γ * cosθ / P （k为常数，θ为接触角）。

  • 干/湿法（压汞法原理气体版）： 分别测试干燥样品和用已知表面张力液体饱和的样品的透气量-压力曲线，通过比较计算孔径分布。

• 应用： 精确表征滤布的截留能力，为选择过滤精度提供直接依据。

4. 过滤性能测试台

• 原理： 系统集成气溶胶发生器、混合均化段、测试夹具、上下游粒子计数器及压差传感器。通过发生特定粒径分布的标准粉尘（如A2灰、ISO 12103-1规定的试验粉尘），测量滤布在不同粉尘负荷下的过滤效率、压差增长（ΔP-t曲线）及清灰后阻力恢复情况。

• 应用： 模拟真实过滤-清灰循环，综合评价滤布的动态过滤性能、再生性能及预估寿命，是研发和选型的核心实验设备。

5. 热收缩率试验仪

• 原理： 将标记好尺寸的样品置于设定温度（如200℃）的烘箱中，处理规定时间（如30min），冷却后精确测量尺寸变化百分比。

• 应用： 评估滤布在高温工况下的尺寸稳定性，防止滤袋在使用中因收缩而脱落或破裂。

通过上述系统化检测，可全面量化滤布的物理化学特性、过滤效能及服役行为，为滤布的选型设计、质量控制、性能评估及故障诊断提供科学、可靠的数据支持。
