浮置板系统核心性能验证：全面测试流程与技术要点解析

一、浮置板基础概念与核心功能

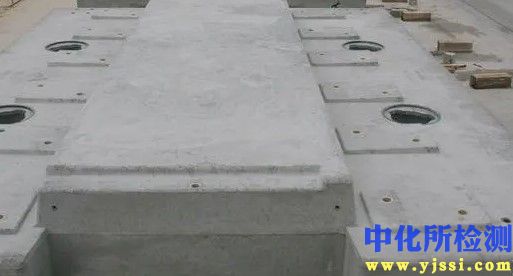

浮置板是一种应用于轨道交通领域的齐全减振降噪技术。其核心构造是将承载轨道的混凝土板通过弹性支承元件（如橡胶支座、钢弹簧等）与下部基础结构（通常为隧道仰拱或高架桥面）实现物理隔离，形成一个相对正规的“浮动”质量块。这种设计旨在阻断或大幅度衰减列车运行时产生的振动能量向周边环境（尤其是精密仪器功能区、历史建筑或敏感居住区）的传递，是解决城市轨道交通环境振动与噪声问题的关键技术措施之一。

二、浮置板性能测试的核心目标

对浮置板系统进行科学、严谨的测试至关重要，其核心目标聚焦于：

1. 性能验证： 量化评估系统的固有频率、阻尼比、动态刚度、传递损失等关键动力学参数，确认其是否达到设计预期目标。
2. 质量控制： 确保所有弹性支承元件（如弹簧隔振器、橡胶垫等）性能参数符合规范要求，批次一致性好，装配过程无缺陷。
3. 疲劳寿命评估： 模拟长期列车荷载作用，检验弹性元件及其连接结构在循环荷载下的耐久性与可靠性。
4. 隔振效果实测： 在实验室模拟或线路实际运营条件下，直接测量振动在基础与浮置板结构之间的衰减程度。
5. 工程验收依据： 为线路开通前的工程验收提供客观、数据化的技术支撑。

三、关键性能参数测试体系

浮置板系统的核心性能需通过一系列专业测试进行量化表征：

1. 静态特性检测：

   • 外观与几何尺寸： 检查弹性支承元件及预埋件的外观质量、规格尺寸及安装位置精度。
   • 额定静刚度： 在准静态条件下加载，测量弹性支承元件在特定位移范围内的力-位移关系，计算其静态刚度值。
   • 静态载荷试验： 验证弹性支承元件在最大设计荷载下的变形能力和安全性。

2. 动态特性检测：

   • 固有频率与阻尼比： 通过激振台模拟振动输入或在已安装的浮置板区域进行锤击测试（力锤法）、环境激励法等，获取系统的频率响应函数，识别其主要的竖向、横向固有频率及对应的阻尼比。
   • 动态刚度： 在特定频率（尤其是运营频率范围）的正弦激励下，测量弹性支承元件的动态力与动态位移之比。
   • 传递函数分析： 测量输入点（基础侧）与输出点（浮置板侧）振动响应（加速度、速度）之间的幅值比与相位差，直接评估振动能量的衰减效率（传递损失）。

3. 耐久性与疲劳试验：

   • 疲劳载荷试验： 在实验室对弹性支承元件或典型连接节点施加模拟列车运行工况（频率、幅值、循环次数）的往复荷载，检验其在数百万次甚至上千万次循环后的性能变化（如刚度衰减、蠕变量、外观损伤等），评估其设计寿命。

4. 现场实测验证：

   • 线路运行测试： 在轨道铺设完成且具备行车条件后，组织列车（测试车或空载/满载运营车）以不同速度通过被测浮置板区段。
   • 振动传递率测量： 在浮置板下方基础结构上和浮置板结构本体上同步布设高精度振动加速度传感器。测量列车通过时上下测点的振动加速度时程曲线，计算特定频段（如4-200Hz）的振动级差（VL），即隔振效果。
   • 振动级评估： 在需要保护的敏感目标位置（如隧道壁外土体、邻近建筑物室内地面）布点测量，评估环境振动是否符合相关环保标准限值要求。

四、标准化测试流程与规范遵循

严谨的测试依赖于科学的方法与严格的标准：

1. 测试依据： 整个测试过程严格遵循国家及行业颁布的相关技术规范、设计文件和产品标准（如涉及的隔振元件性能标准、轨道交通减振工程验收规范等）。
2. 设备要求： 采用校准合格的传感器（加速度计、力传感器）、数据采集与分析系统、激振设备（如激振台、力锤）等。
3. 数据处理： 应用专业软件对采集的时域信号进行滤波、傅里叶变换（FFT）处理以获得频域信息（自谱、互谱、传递函数），按标准方法计算振动级、插入损失、传递损失等评价指标。
4. 报告编制： 形成详尽的测试报告，包括测试目的、依据、工况描述、仪器信息、测试方法、数据处理过程、结果分析图表、主要以及与设计目标或规范限值的对比。

五、：测试的核心价值

浮置板性能的综合测试，是连接齐全设计与工程实效的核心桥梁。通过系统的实验室检测与现场实测，不仅为工程质量把控提供了有力保障，更是验证浮置板系统能否实现其核心隔振功能、满足环境保护需求的最终评判标准。严谨科学的测试流程与客观准确的测试数据，是确保轨道交通建设绿色、可持续、与城市环境和谐共生的技术基石。最终验收应以实测振动衰减效果是否达到设计要求及环境标准作为关键依据。
