锌层试验详细技术内容

1. 检测项目分类及技术要点

锌层试验主要分为三大类：厚度/附着量、附着性能及表面质量。每类包含若干关键检测项目。

• 1.1 厚度与附着量检测

  • 技术要点：

    • 磁性测厚法（无损）：依据GB/T 4956。适用于磁性基体上的非磁性锌层。测量前需校准，测量点应远离边缘、弯角，表面粗糙度及曲率会影响结果。至少取5点计算平均值。适用于镀锌板、锌合金镀层。

    • 称量法（破坏性）：依据GB/T 1839、GB/T 13825。通过溶解锌层并称量前后质量差，计算单位面积附着量（g/m²）。常用溶解液为含缓蚀剂的盐酸或六次甲基四胺溶液。此法为仲裁方法，结果精确，但破坏样品。常用转换公式：锌层厚度（μm）≈ 附着量（g/m²） ÷ 7.2。

    • 阳极溶解库仑法（微损）：依据GB/T 1839等。在限定电解池内，以恒定电流阳极溶解锌层，根据电解电压突跃和电解时间，结合法拉第定律计算厚度。精度高，适用于小样品或定点测量。

    • X射线荧光光谱法（无损）：依据GB/T 16921。适用于多种基体。通过测量锌特征X射线强度，与标准片校准后计算厚度。对样品形状、表面平整度有要求，可同时分析锌合金成分。

• 1.2 附着性能检测

  • 技术要点：

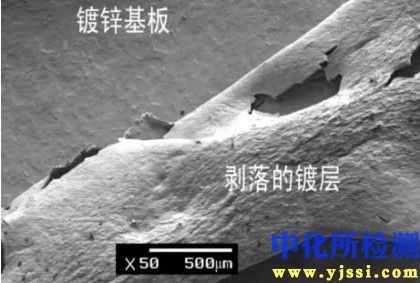

    • 弯曲试验：依据GB/T 232等。将试样绕规定直径的弯心（如0t, 1t, 2t，t为板厚）弯曲至特定角度（90°或180°）。检查弯曲外侧有无锌层剥落或起皮。常用于钢板、型材。

    • 杯突试验：依据GB/T 4156。用球形冲头将试样压入模腔，直至出现第一条穿透锌层的裂纹。测量此时的杯突深度，用以评估成形性及附着性。

    • 划格/划痕试验：依据GB/T 9286（划格法）、GB/T 17720（划痕法）。用多刃刀具在锌层表面划出网格或划痕，使用专用胶带粘附后快速撕离，检查锌层脱落程度。适用于平板或小零件。

• 1.3 表面质量与性能检测

  • 技术要点：

    • 均匀性试验（硫酸铜试验）：依据GB/T 2972等。将试样浸入特定浓度（如CuSO₄·5H₂O 36g/L）的硫酸铜溶液中，每次浸渍1分钟，观察表面红色铜析出情况。连续浸渍次数反映锌层均匀性和最低厚度区域。主要用于钢铁紧固件、结构件。

    • 耐盐雾试验：依据GB/T 10125（中性盐雾NSS）或行业标准。评估锌层的耐腐蚀性能。记录首次出现白色腐蚀产物（白锈）和红色铁锈（基体腐蚀）的时间。试验条件（浓度、pH、温度）需严格控制。

    • 铬酸盐转化膜质量试验：对于钝化锌层，常检测单位面积六价铬含量（通过化学滴定或分光光度法，依据GB/T 9800）及耐蚀性（盐雾试验中至白锈出现时间显著延长）。

2. 各行业检测范围的具体要求

• 2.1 钢铁材料（板材、型材、结构件）

  • 标准依据：GB/T 13912（金属覆盖层）、GB/T 2518（连续热镀锌钢板及钢带）、GB/T 3091（镀锌焊接钢管）等。

  • 具体要求：厚度/附着量是核心指标。如建筑用热镀锌板，双面三点试验平均附着量常要求≥90g/m²（Z90），对应厚度约12.5μm。弯曲性能通常要求弯曲180°，弯心直径0t或1t，锌层不剥离。均匀性（硫酸铜试验）浸渍次数通常≥4次。

• 2.2 电力及紧固件

  • 标准依据：GB/T 2694（输电线路铁塔热镀锌）、GB/T 5267.2（紧固件电镀锌）等。

  • 具体要求：电力铁塔等热浸镀锌件，附着量要求高，如≥610g/m²（平均厚度85μm）。硫酸铜试验是必检项目，用于快速验证最薄处厚度。紧固件电镀锌除厚度要求（如5-12μm）外，对钝化膜种类（彩色、黑色、蓝白）和耐盐雾时间（如蓝白钝化≥24h，彩色钝化≥72h中性盐雾）有明确规定。

• 2.3 汽车工业

  • 标准依据：ISO 9227（盐雾试验通用）、各车企企业标准（如VW、GM、Ford标准）。

  • 具体要求：极度重视耐腐蚀性能。盐雾试验是强制性测试，要求苛刻（如要求红锈出现时间≥240h）。同时关注镀层结合力，常用划格/划痕试验及循环腐蚀试验（CCT） ，后者比中性盐雾更接近真实环境。对锌合金镀层（如Zn-Ni， Zn-Fe）还需进行成分分析。

• 2.4 电子产品与电器

  • 标准依据：IEC 60068-2-11（盐雾）、GB/T 2423.17等。

  • 具体要求：侧重于镀锌层作为功能性防护层的性能。除常规厚度、附着力测试外，对表面外观（色泽均匀、无瑕疵）、可焊性（对于需要焊接的端子）、以及经温湿度循环、老化试验后的性能保持有严格要求。

3. 检测仪器的原理和应用

• 3.1 磁性/涡流测厚仪

  • 原理：

    • 磁性原理：基于探头磁体与磁性基体间磁通量大小受非磁性锌层厚度影响的原理（磁阻法），或基于磁体与基体间吸引力随锌层厚度变化的原理（磁吸力法）。

    • 涡流原理：探头高频线圈产生交变磁场，在导电基体（非磁性金属如铝、铜）中感应出涡流，涡流磁场反作用于探头，其作用强度受绝缘锌层厚度影响。

  • 应用：现场快速无损检测。磁性法用于钢、铁基体；涡流法用于非铁磁性金属基体。需用与基体材质、曲率、表面粗糙度一致的标准片校准。

• 3.2 库仑法测厚仪

  • 原理：利用电解池中锌作为阳极的恒电流溶解（法拉第定律）。溶解特定面积的锌层至基体露出时，电解电压发生跃变，仪器记录溶解时间。厚度计算公式：δ = (100 * K * I * t) / (A * ρ)，其中K为电化学当量，I为电流，t为时间，A为面积，ρ为密度。

  • 应用：实验室高精度测量，可测单层或多层金属镀层厚度。常用于仲裁、研发和质量控制的关键点测量。

• 3.3 X射线荧光（XRF）光谱仪

  • 原理：初级X射线照射样品，激发锌原子内层电子，产生特征X射线荧光。通过探测器测量荧光强度，与已知厚度的标准校准曲线对比，计算未知样品厚度。

  • 应用：无损、快速、可同时分析锌合金镀层的成分及厚度（如Zn-Ni中的Ni含量）。适用于实验室及在线检测，对样品形状有一定限制。

• 3.4 盐雾腐蚀试验箱

  • 原理：通过压缩空气将一定浓度的氯化钠（NaCl）溶液雾化，在密闭箱内形成均匀的盐雾沉降环境，保持恒温（如35±2℃）。通过持续喷雾模拟加速腐蚀过程。

  • 应用：评价锌层及其转化膜的耐腐蚀性能。是评估防护寿命的关键加速试验设备。需严格监控并记录试验温度、溶液浓度、pH值及沉降率。

• 3.5 附着性能试验装置

  • 原理：包括弯曲试验机（提供精确的弯心直径和弯曲角度）、杯突试验机（以恒定速度推动冲头并精确测量深度）、划格器（提供规定间距的刀刃）等，模拟机械变形应力。

  • 应用：定量或半定量评估锌层与基体的结合强度，预测其在后续加工或使用中的可靠性。
