颏带测试技术规范

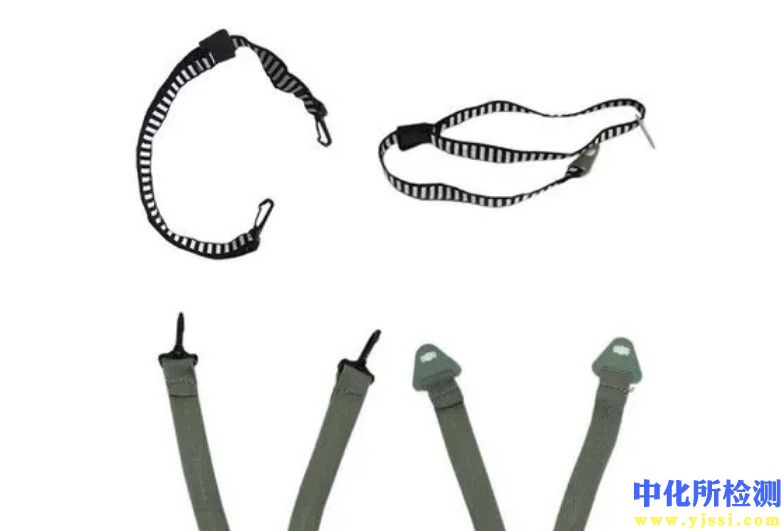

颏带测试，主要应用于评估头部佩戴设备（如头盔、呼吸面罩、耳机、虚拟现实设备等）的佩戴稳定性、舒适性及安全性。其核心是通过模拟人体运动或外部冲击，测量颏带系统的力学性能及其对头部模型的约束效果。

1. 检测项目分类及技术要点

颏带测试主要分为静态性能测试和动态性能测试两大类。

1.1 静态性能测试

• 测试项目： 颏带强度测试、佩戴系统强度测试、延伸量/永久变形测试。

• 技术要点：

  • 样本预处理： 测试前，颏带及佩戴系统需在特定温湿度环境（通常为20±2°C，65±5% RH）中调节至少4小时。

  • 固定与加载： 将佩戴完整头具的标准头型（符合相关标准尺寸，如ISO J、M、O头型）固定在试验机上。颏带应处于扣紧状态。

  • 加载方式： 在颏带扣下方中心位置，以恒定速率（通常为20-50 mm/min）垂直向下施加拉伸载荷。

  • 关键指标：

    • 破坏强度： 记录颏带或连接件发生断裂、滑脱或扣具失效时的最大力值。例如，工业安全头盔颏带强度通常要求不低于150N。

    • 延伸量： 在特定载荷（如50N）下测量颏带的伸长长度，评估其弹性。

    • 永久变形： 卸载后，测量颏带长度的残余变化，评估其抗蠕变能力。

1.2 动态性能测试

• 测试项目： 冲击稳定性测试、佩戴保持性测试。

• 技术要点：

  • 头型与配重： 使用配备加速度传感器的标准金属头型，总质量需符合标准规定（如用于自行车头盔测试的头型总质量通常为5.0±0.1kg）。

  • 坠落或冲击装置： 头型佩戴待测设备后，以特定姿态（通常为前倾、后仰、侧倾）固定在导向轨道上。

  • 测试过程： 头型从预定高度（根据产品标准设定，如1.0米、1.5米）自由坠落，撞击特定形状的砧座（平砧、半球砧、路缘石砧等）。

  • 关键指标：

    • 稳定性： 冲击后，头具不得从头型上完全脱落。对于安全头盔，通常要求在任何一次冲击中，头具与头型的接触保持时间均不小于试验周期。

    • 颏带有效性： 冲击过程中，颏带扣不得开启，带体不得断裂。

    • 动态载荷传递： 通过分析头型加速度曲线，间接评估佩戴系统对冲击能量的管理能力。

通用技术要点：

• 颏带调节： 测试前，颏带应按制造说明调节至适合头型的紧度，并记录调节范围。

• 环境耐受性： 部分测试要求对颏带进行环境预处理，如高温（50±2°C）、低温（-20±2°C）、浸水、紫外线老化等，随后再进行力学测试。

• 循环耐久性： 模拟颏带扣反复开合的使用情况，进行规定次数（如5000次）的循环操作后，再评估其强度和功能。

2. 各行业检测范围的具体要求

不同行业标准对颏带测试的侧重点和限值有显著差异。

2.1 个人防护装备

• 工业安全头盔（如依据GB 2811、EN 397）： 侧重静态强度。颏带系统必须承受150N至250N（具体值依标准）的静态拉力而不发生断裂或脱开。动态冲击测试中，头盔不得脱落。

• 消防头盔（如依据GA 44、NFPA 1971）： 要求更为严苛。除高强度的静态测试（如高达500N的拉力）外，还需进行高温耐火测试和力学测试后的防水性能检查。

• 运动防护头盔：

  • 自行车、滑板头盔（如依据GB 24429、CPSC 1203、EN 1078）： 核心是动态冲击稳定性。头具在经历多次不同位置的冲击后，必须保持在头型上。颏带强度测试力值通常为300-400N。

  • 登山头盔（如依据UIAA 106、EN 12492）： 特别注重前倾、后仰和侧倾状态下的稳定性测试，以模拟坠落时头部与岩壁的多角度碰撞。同时要求颏带在低温（如-30°C）下仍具韧性。

2.2 消费电子产品

• 虚拟现实/增强现实头显： 测试侧重于舒适性、耐久性和轻度运动下的稳定性。包括长时间佩戴的压迫力分布测试、汗液模拟环境下的材料老化测试，以及模拟用户头部转动时的防滑脱测试。

• 耳机（尤其是运动耳机）： 重点测试颏带或头带的疲劳寿命（反复弯折）、轻微冲击下的保持性，以及清洁消毒剂对带体材料的影响。

2.3 医疗与军用设备

• 呼吸防护面罩（如依据GB 2626、NIOSH 42 CFR Part 84）： 颏带是密合的关键部分。测试包括佩戴气密性检查（配合颏带调节）、带体与面罩连接点的强度测试，以及反复佩戴后的弹性衰减评估。

• 军用头盔与装具： 要求极端环境适应性（高低温、湿热、盐雾）、抗动态冲击（模拟爆炸冲击波）以及兼容夜视仪等附加设备后的重心平衡与稳定性测试。

3. 检测仪器的原理和应用

3.1 万能材料试验机

• 原理： 通过伺服电机或液压系统驱动横梁移动，对试样施加拉伸、压缩、弯曲等静态或准静态载荷。力传感器和位移传感器实时采集力-位移数据。

• 应用： 执行颏带静态强度测试、延伸量测试、带扣开合力测试。是获取材料力学性能基础数据的关键设备。

3.2 头盔冲击试验机

• 原理： 采用自由落体或气动/液压加速原理，使佩戴头盔的头型获得可控的末速度，撞击固定砧座。集成于头型内的三轴加速度传感器记录冲击过程中的加速度-时间历程。

• 应用： 用于动态冲击稳定性测试和能量吸收性能测试。系统可计算并显示峰值加速度、速度变化量及头部伤害指标（如HIC值）。

3.3 环境试验箱

• 原理： 通过制冷/加热系统、加湿/除湿系统以及紫外光源，模拟自然界或使用环境中的温度、湿度、辐照条件。

• 应用： 对颏带样品进行高低温循环、恒温恒湿、紫外线老化等预处理，以评估环境应力对材料性能和老化的影响。

3.4 颏带耐久性测试仪

• 原理： 专用夹具模拟人手动作，以固定行程和频率对颏带扣进行反复的扣合与解开操作，或对带体进行反复弯折。

• 应用： 专门用于评估带扣机构的机械寿命和带体材料的抗疲劳性能，量化产品的耐用性。

3.5 头型测力系统

• 原理： 在标准头型表面特定位置（如前额、两侧、后脑勺）集成薄膜压力传感器阵列或单个力传感器。

• 应用： 用于佩戴舒适性评估，测量并分析头带、颏带在佩戴时对头面部的压力分布、峰值压力点，为人体工学设计提供数据支撑。
