一、 检测项目分类及技术要点

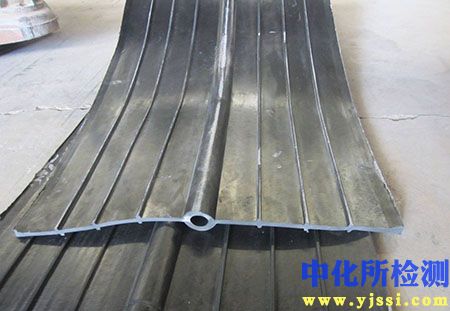

止水带的检测项目依据其核心功能——防水、密封、适应变形，主要分为物理机械性能、耐老化性能及尺寸外观三大类。

1. 物理机械性能

   • 硬度：采用邵尔A硬度计测量，表征材料的软硬程度，直接影响安装施工性能及与混凝土的握裹力。常规范围在60±5 Shore A，特殊应用可调整。

   • 拉伸强度与断裂伸长率：使用电子万能试验机，参照标准（如GB/T 528）进行哑铃状试样拉伸。核心指标，反映材料抵抗施工及服役期间外力拉伸破坏及变形的能力。典型要求：拉伸强度≥10-15 MPa，断裂伸长率≥380-450%。

   • 压缩永久变形：试样在规定温度（如70℃）和时间（24h）下压缩，测量恢复后的永久变形量。评价材料在长期受压后弹性恢复能力，对伸缩缝尤为重要。要求通常≤25-35%。

   • 撕裂强度：评估材料抵抗裂口扩延的能力，防止安装或混凝土浇筑过程中因意外破损导致失效。常用直角形试样，要求通常≥25-30 kN/m。

   • 热空气老化性能：将试样置于热空气老化箱（如70℃×168h）后，测试其拉伸强度与断裂伸长率的变化率。用以模拟长期使用中材料性能的衰减，要求强度与伸长率变化率≤±10-20%。

2. 耐介质性能

   • 耐液体性能：将试样浸泡于标准液体（如自来水、10%NaCl溶液、饱和Ca(OH)₂溶液、油类等）中，在规定温度和时间后，测量其质量、体积、硬度及力学性能变化。评价其在酸、碱、盐、油等工程介质中的化学稳定性。要求体积变化率通常在±5%以内。

   • 耐臭氧老化性能：对橡胶类止水带（如NR、SBR），在臭氧试验箱中（如50pphm，40℃，×96h）观察其表面是否出现龟裂。评价其对大气中臭氧的抵抗能力。

3. 尺寸与外观

   • 断面尺寸：使用游标卡尺、投影仪或断面测量显微镜，精确测量止水带公称宽度、厚度，以及中孔、齿条、翼缘等关键部位的尺寸。偏差通常需控制在±1-2mm以内。

   • 外观质量：目测结合量具检查，要求表面平整、无裂纹、杂质、明疤、气泡、缺胶等缺陷，中心孔（线）位置无偏移。

二、 各行业检测范围的具体要求

不同工程领域因使用环境、设计寿命及结构重要性差异，对止水带检测有侧重要求。

1. 交通工程（公路、铁路隧道、桥梁）

   • 核心要求：强调动态水压下的耐久性和大变形适应能力。隧道纵向施工缝用中埋式止水带需承受高水压及围岩长期蠕动变形。

   • 检测侧重：除常规项目外，需重点关注压缩永久变形、耐碱性（饱和Ca(OH)₂溶液） 以及低温脆性（寒冷地区）。高速铁路要求通常高于公路标准。

2. 水利水电工程（大坝、水闸、输水隧洞）

   • 核心要求：承受高水头、长期浸泡、周期性冻融及泥沙磨损。服役环境苛刻，设计寿命长达50-100年。

   • 检测侧重：需进行长期热空气老化（如70℃×30d或更长）、耐水压性能模拟试验、抗水溶胀性以及更严格的耐介质腐蚀测试（如多种离子溶液）。对尺寸精度和外观缺陷控制极严。

3. 市政与工民建工程（地下管廊、地铁车站、建筑地下室）

   • 核心要求：适应不均匀沉降、收缩变形，并满足防火（地铁）要求。施工环境复杂，常与遇水膨胀止水条复合使用。

   • 检测侧重：拉伸强度与断裂伸长率是关键，需确保能适应结构变形。用于地铁等场所时，材料需满足阻燃或难燃性能测试（如氧指数）。外观检测需防止施工损伤。

4. 特殊工业建筑（污水处理厂、核电站）

   • 核心要求：抵抗强腐蚀性介质（酸碱、有机物）及辐射环境。

   • 检测侧重：根据接触介质，进行专项耐化学试剂测试。核电站用止水带需进行耐辐照老化试验。材料选择多为特种橡胶（如EPDM、FPDM）。

三、 检测仪器的原理和应用

1. 电子万能试验机

   • 原理：伺服电机驱动滚珠丝杠，精确控制横梁移动，通过高精度负荷传感器和位移传感器，实时测量试样在拉伸、压缩、撕裂过程中的力值与变形。

   • 应用：用于止水带的拉伸强度、断裂伸长率、撕裂强度、压缩永久变形（夹具） 的测定。可编程控制试验速度、保持时间，数据自动处理。

2. 热空气老化试验箱

   • 原理：采用电加热与强制鼓风循环系统，使箱内空气温度均匀、恒定。内部装有多层试样转盘，确保试样均匀受热。

   • 应用：进行热空气老化试验，加速材料氧化过程，评估长期使用后力学性能的保持率。温度控制精度通常为±1℃。

3. 硬度计（邵尔A型）

   • 原理：利用压针在弹簧压力下刺入试样的深度来度量硬度。压针位移通过机械式表盘或电子传感器转换为硬度值。

   • 应用：快速、无损检测止水带各部位的硬度，确保材料均匀性和施工性。

4. 臭氧老化试验箱

   • 原理：通过臭氧发生器产生规定浓度的臭氧，在可控温湿度的试验腔内对试样进行暴露。观察在规定时间后试样表面是否出现龟裂及龟裂程度。

   • 应用：专用于评估以不饱和橡胶（如天然橡胶）为原料的止水带的耐臭氧老化性能。

5. 尺寸测量仪器

   • 原理与应用：

     • 游标卡尺/厚度计：用于测量宽度、厚度等宏观尺寸。

     • 投影仪/工具显微镜：利用光学放大投影原理，精确测量止水带断面复杂形状（如齿高、齿距、圆孔直径）的尺寸，精度可达0.01mm。

     • 标准砝码与平板：用于检查止水带的平直度，防止过度弯曲影响安装。

6. 恒温液体浸泡装置

   • 原理：配备恒温水浴槽的密封容器，使试样完全浸泡于恒定温度的测试液体中。

   • 应用：用于耐液体性能试验，通过浸泡前后试样的质量、体积、硬度变化，评价其耐介质腐蚀和溶胀性能。
