钢基复合材料检测：技术体系与关键挑战

引言：性能卓越，检测护航
钢基复合材料（SMCs）凭借其高强度、高韧性、优异的耐磨耐蚀性及可设计性，在航空航天、高端装备、能源动力等领域展现出巨大应用潜力。然而，其复杂的微观结构（金属基体与陶瓷/金属颗粒、纤维等增强相的结合）和多样的制备工艺（如粉末冶金、铸造、喷涂等）也给材料质量保障带来了严峻挑战。精密的检测技术体系是确保其性能可靠、安全服役的基石。

核心难题：结构的复杂性与缺陷的隐蔽性
钢基复合材料的检测挑战主要源于：

1. 多相界面复杂性： 基体与增强相之间界面的结合质量（如脱粘、反应层过厚）是关键性能指标，但其微观特性难以有效评估。
2. 缺陷类型多样且隐蔽： 内部孔隙、夹杂、裂纹（特别是界面裂纹），以及增强相分布不均匀等缺陷往往深藏内部，尺寸微小。
3. 制备残余应力： 不同组分热膨胀系数的差异导致显著的残余应力，影响性能且难以精确测量。
4. 表面状态影响： 粗糙表面、涂层或机加工痕迹会给表面及近表面检测带来干扰。

核心技术：无损与理化检测协同
针对钢基复合材料的特性，需构建多技术融合的检测体系：

• 无损检测（NDT）技术：

  • 超声波检测（UT）：
    • 原理： 利用高频声波在材料中的传播反射特性。
    • 应用： 检测内部体积型缺陷（孔隙、夹杂）和层状缺陷（分层、脱粘） 的主力技术。脉冲反射法用于缺陷定位定量；透射法评估整体衰减（反映孔隙率、均匀性）。相控阵和TOFD技术提升了复杂形状构件检测能力。
    • 挑战： 颗粒增强材料声波散射严重，信噪比低；粗晶材料衰减大；界面缺陷信号识别困难。
  • 射线检测（RT）：
    • 原理： 利用X射线或γ射线穿透材料，在胶片或数字探测器上形成影像。
    • 应用： 直观显示内部缺陷的形状、大小和分布（尤其对体积型缺陷敏感），常用于铸件和焊接区域检测。工业CT能提供三维立体图像。
    • 挑战： 对裂纹等面状缺陷检出率相对较低；辐射防护要求高；高密度增强相（如WC）可能掩盖基体中的缺陷信号；设备和运行成本较高。
  • 声发射检测（AE）：
    • 原理： 监听材料在受力或受热过程中因内部结构变化（如裂纹扩展、界面脱粘）释放的瞬态弹性波。
    • 应用： 动态监测材料在载荷或热循环下的损伤演化过程，评估结构完整性，定位损伤源。对活动性缺陷敏感。
    • 挑战： 信号微弱易受环境噪声干扰；数据分析解释复杂；主要用于动态监测而非静态缺陷普查。
  • 涡流检测（ET）：
    • 原理： 利用交变磁场在导电材料中感生涡流，通过测量涡流场变化评估材料性能。
    • 应用： 高效检测导电性钢基体近表面的裂纹、孔洞、成分变化，评估涂层/镀层厚度。对表面及近表面缺陷敏感。
    • 挑战： 穿透深度有限（通常<几mm）；受电导率、磁导率变化影响大；对深层及非导电增强相内部缺陷无效。
  • 渗透检测（PT）与磁粉检测（MT）：
    • 原理： PT利用毛细作用显现表面开口缺陷；MT利用漏磁场吸附磁粉显示表面和近表面缺陷。
    • 应用： 专攻表面开口缺陷（裂纹、气孔）检测。MT仅适用于铁磁性钢基体。
    • 挑战： 只能检测开口于表面的缺陷；清洁度要求高；MT仅适用铁磁性材料。

• 理化性能与微观分析：

  • 金相分析： 通过显微观察（光学显微镜、扫描电镜SEM）定量/定性分析增强相分布、粒度、界面结合状态、孔隙率、微观缺陷及显微组织，是基础且关键的检测手段。

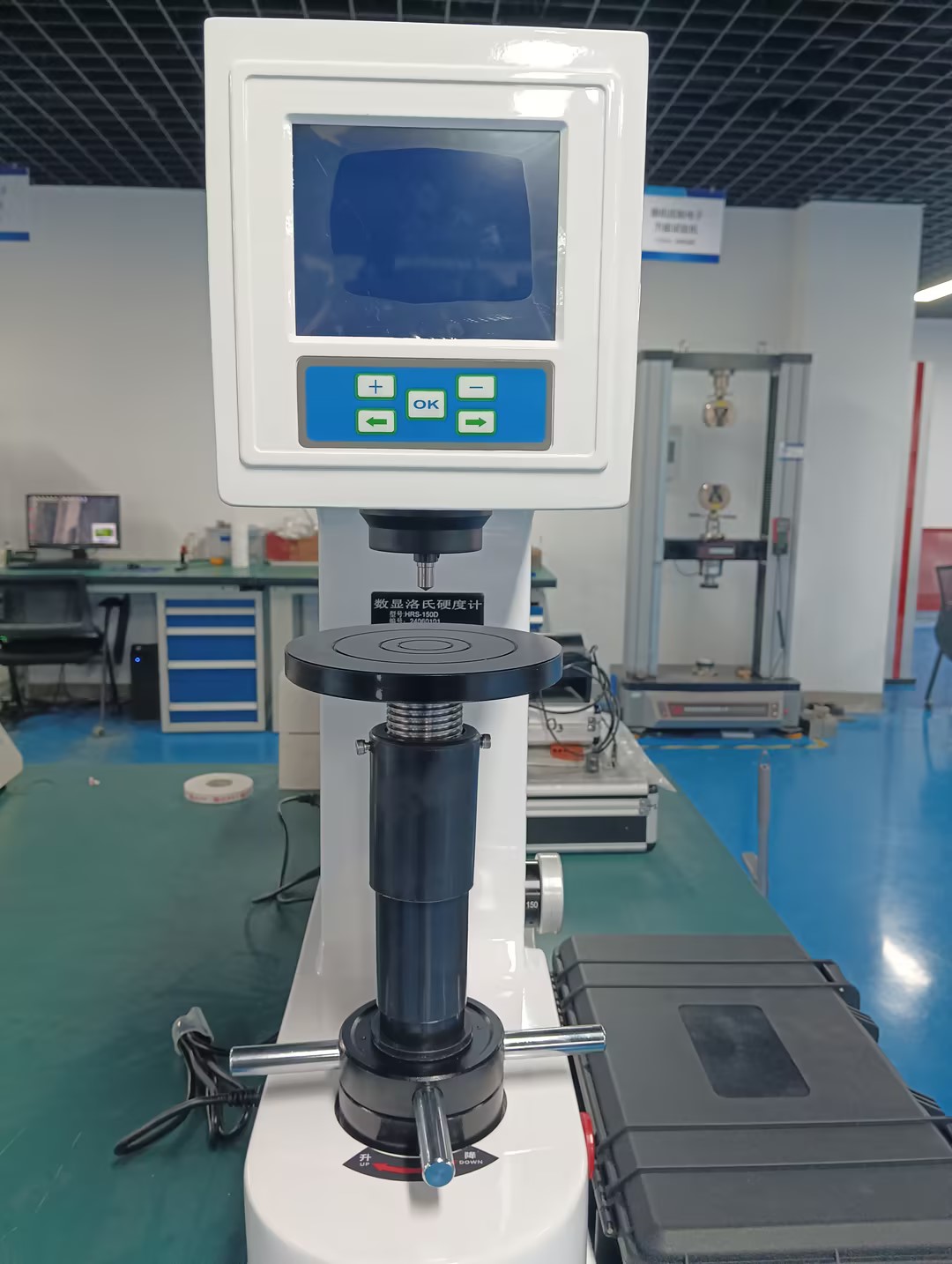

  • 力学性能测试： 拉伸、压缩、弯曲、硬度、冲击、疲劳等试验，直接评价材料的宏观力学性能指标（强度、模量、韧性、耐磨性等）。
  • 成分分析： 光谱分析（OES, ICP）、能谱分析（EDS）等确保基体与增强相成分符合要求。
  • 物理性能表征： 密度测量（评估致密度）、热膨胀系数测定、电导率/热导率测量等。
  • 残余应力测试： X射线衍射法（XRD）、中子衍射法测量制备或加工后的残余应力大小及分布。

技术瓶颈与发展趋势
当前检测技术仍面临诸多瓶颈：

1. 界面结合质量的定量无损评价： 现有方法难以精确定量表征界面结合强度及反应层状态。
2. 复杂结构与微小缺陷的高分辨检测： 对细小裂纹、微孔、弱界面信号的信噪比和分辨率不足。
3. 智能化与自动化： 检测过程自动化程度、缺陷智能识别与分类水平有待提高。
4. 多物理场耦合检测： 在役监测需结合温度、载荷等多物理场信息进行综合诊断。

未来发展趋势聚焦于：

• 多模态融合检测： 联合超声、射线、红外、太赫兹等多种技术，优势互补。
• 高分辨率成像技术： 如高能微焦点CT、超声相控阵全聚焦技术（TFM）提升成像精度。
• 人工智能深度应用： 深度学习用于信号处理、图像重建、缺陷智能识别与量化。
• 在线/原位监测技术： 发展适用于制造过程和服役状态的原位无损监测方法。
• 齐全传感器与仪器开发： 提升传感器灵敏度、抗干扰能力和便携性。

结语：构筑可靠性的坚实基石
钢基复合材料的广泛应用高度依赖于其性能的可靠性与稳定性。建立科学、系统、高效且不断发展的多技术融合检测评价体系，是破解其质量监控难题的核心所在。从微观结构的精细表征到宏观性能的精确测量，从静态缺陷的筛查到动态损伤的监测，检测技术的每一次突破都将为钢基复合材料的设计优化、工艺改进和安全应用提供强有力的支撑，成为推动这一高性能材料走向更广阔应用天地的关键守护者。持续的技术创新与跨学科协作是攻克现有检测瓶颈、满足未来更高需求的必由之路。
