磁芯检测：保障电子元器件性能的关键环节

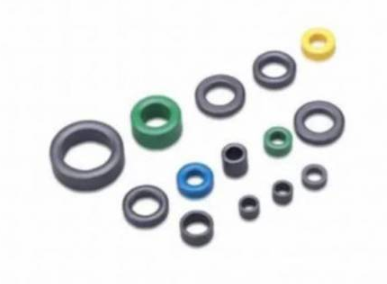

磁芯，作为变压器、电感器等电磁元件的核心部件，其物理特性与电磁性能直接决定了整个电子设备的效率、稳定性和可靠性。在电力传输、通信系统、新能源转换及各类消费电子产品中，磁芯扮演着至关重要的“能量转换枢纽”角色。确保每一枚磁芯的质量达标，是构筑高性能电子设备的基石，而系统化的磁芯检测则是实现这一目标的必要保障。

一、 核心检测项目：多维度把关质量

磁芯的质量控制涉及多个维度，主要检测项目包括：

1. 外观检测：

   • 目标： 识别表面缺陷和结构损伤。
   • 检测内容：
     • 裂纹与崩缺： 肉眼或低倍显微镜下观察是否存在贯穿性或表面裂纹，边缘是否有崩损（对气隙磁芯尤其关键）。
     • 毛刺与飞边： 检查切割、研磨或成型后残留的多余材料。
     • 变形： 观察磁芯整体结构是否发生翘曲、扭曲或不符合设计形状。
     • 表面污染： 检查是否有油污、粉尘或其他外来物附着。
     • 涂层质量（如适用）： 检查绝缘涂层是否均匀、完整，无脱落或气泡。

2. 尺寸与几何精度检测：

   • 目标： 确保磁芯尺寸、形状符合严格的设计公差要求。
   • 检测内容：
     • 关键尺寸： 使用精密卡尺、千分尺、高度规测量长度、宽度、高度（厚度）、内外径、窗口尺寸等。
     • 关键角度： 如坡莫合金切割磁芯的角度。
     • 关键位置： 如气隙位置、特定凸台或凹陷位置。
     • 形状公差： 圆度、圆柱度、平面度、平行度、垂直度等（常用投影仪或影像测量仪）。
     • 气隙尺寸与均匀性（对带气隙磁芯）： 精确测量气隙大小及其在磁芯长度方向上的均匀性（通常需专用夹具配合激光测距仪等）。

3. 电磁性能检测：

   • 目标： 验证磁芯的核心功能参数是否满足应用需求。
   • 关键参数与检测方法：
     • 有效磁导率： 在特定频率和磁通密度下测量（常用LCR电桥配合测试线圈）。
     • 饱和磁通密度： 施加逐渐增大的磁场，测量磁化曲线，确定磁芯饱和点（Bs）。
     • 剩余磁通密度与矫顽力： 测量磁滞回线获得Br和Hc，反映磁芯的磁化难易程度和磁记忆效应。
     • 磁芯损耗： 在特定工作频率、磁通密度和温度下，测量单位体积或单位质量的功率损耗（铁损Pcv）。这是衡量磁芯效率的关键指标，通常使用专用功率分析仪和B-H分析仪配合标准测试夹具进行。
     • 居里温度： 测量磁芯失去铁磁性的温度点（Tc）。
     • 电感因数： 测量特定测试线圈在磁芯上产生的电感量（AL值）。

4. 机械强度与耐久性检测：

   • 目标： 评估磁芯抵抗物理应力的能力。
   • 检测内容：
     • 抗弯/抗压强度： 对磁芯施加压力直至断裂或达到规定变形量。
     • 硬度： 测量表面硬度（如洛氏硬度），尤其关注经过研磨处理的磁芯表面。
     • 热冲击与温度循环： 将磁芯在极端高温和低温间快速转换或循环，检测是否开裂或性能劣化。

5. 绝缘与安全性检测（对带涂层或多件式磁芯）：

   • 目标： 确保电气隔离可靠性。
   • 检测内容：
     • 绝缘电阻： 测量磁芯两半（或涂层导体间）的电阻值（高阻计）。
     • 耐压测试： 在磁芯两半（或涂层导体间）施加高压，检测绝缘强度是否达标，无击穿或飞弧现象。

二、 关键检测技术与设备：精准高效的保障

为完成上述检测项目，需要依赖多种精密的仪器和方法：

1. 视觉检测：

   • 工具： 放大镜、体视显微镜、金相显微镜（用于精细观测微小裂纹或晶格结构）。
   • 进阶： 自动光学检测： 利用高分辨率工业相机、特定光源及图像处理软件，进行高速、高精度、一致性的外观缺陷自动识别与分类（如划痕、崩缺、污染等）。

2. 尺寸测量：

   • 工具： 精密卡尺、千分尺、高度规、塞尺、块规。
   • 进阶： 影像测量仪： 结合光学放大和图像处理技术，实现复杂轮廓、孔位、角度等2D尺寸的非接触式高精度测量。
   • 进阶： 三坐标测量机： 提供三维空间内点、线、面、体的高精度坐标测量能力，用于测量复杂几何形状、位置度公差等。
   • 进阶： 激光扫描仪： 快速获取物体表面三维点云数据，用于三维建模与尺寸比对。

3. 电磁性能测试：

   • 基础： LCR电桥： 测量电感(L)、电容(C)、电阻(R)及阻抗，常用于测量磁导率(AL值)和损耗（需配合标准测试夹具和方法）。

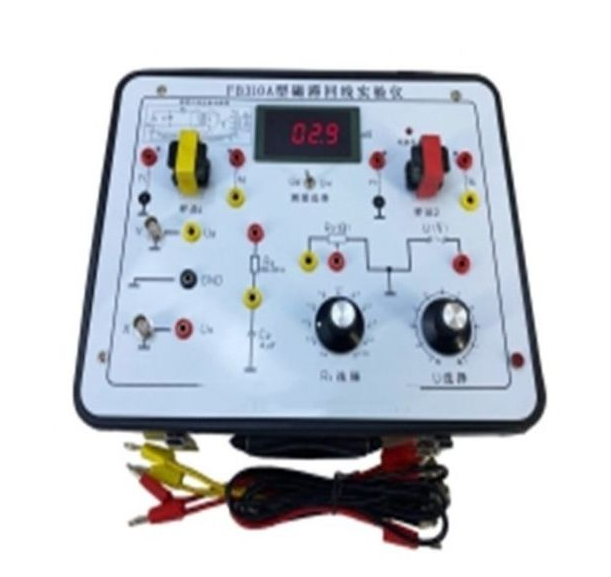

   • 核心： B-H分析仪 / 磁芯测试仪： 专用设备，能施加可编程的励磁电流（电压），直接测量磁通密度(B)、磁场强度(H)，绘制磁滞回线，并精确计算磁导率、饱和点、矫顽力、磁芯损耗(Pcv)等关键参数。通常需配合精密设计的绕组夹具。
   • 温度控制单元： 用于测试磁芯在不同温度下的性能（如高温损耗、居里温度）。

4. 结构与成分分析（深度分析）：

   • X射线检测： 探测磁芯内部的气孔、夹杂、裂纹等隐蔽缺陷。
   • 扫描电子显微镜： 观察微观表面形貌或断口形貌。
   • 能谱分析： 分析材料的元素组成（配合SEM使用）。
   • X射线衍射： 分析材料的晶体结构（对铁氧体尤为重要）。

三、 技术难点与发展趋势

磁芯检测面临诸多挑战：

• 材料特性复杂性： 不同材质（铁氧体、硅钢、非晶、纳米晶、坡莫合金等）性能差异巨大，检测方法和标准需针对性调整。
• 高精度要求： 电气性能参数（如μ值、Pcv）对微小尺寸偏差和生产波动极其敏感，需极高测量精度和稳定性。
• 效率与成本平衡： 100%全检电磁性能成本高昂，如何在抽检方案设计、过程控制（SPC）和最终检验间取得平衡是关键。
• 微型化趋势： 元器件小型化要求检测设备具备更高分辨率和更微型化的探头/夹具。
• 高频应用挑战： 高频（MHz以上）磁芯的涡流损耗测量、趋肤效应影响等对测试方法和夹具设计提出更高要求。
• 无损检测普及： 对关键部件（如变压器成品中的磁芯）进行无损检测的需求增长。

未来发展方向聚焦于：

• 自动化与智能化： AOI、自动测试设备集成、基于机器学习的缺陷自动识别与分类、大数据分析预测质量趋势。
• 检测精度与速度提升： 研发更高精度传感器、更快速的数据采集和处理算法。
• 在线/过程检测增强： 将关键检测环节（如关键尺寸、外观）嵌入生产线，实现实时监控与反馈控制。
• 标准化与规范化： 推动更统一、更细化的国际/行业检测标准制定，提高结果可比性。
• 综合性能评估： 结合材料分析、电磁测试和热/机械性能测试，建立更全面的磁芯性能评价模型。

磁芯检测绝非简单的“合格/不合格”判定，而是一套融合精密测量技术、材料科学和电磁理论的系统性质量控制工程。从微观的晶粒结构到宏观的电磁特性，从静态的尺寸精度到动态的损耗表现，每一个检测环节都是对磁芯这一核心元件性能承诺的验证。面对电子产品日益严苛的性能需求和微型化挑战，持续创新检测技术、完善标准体系、提升智能化水平，是确保磁芯质量可靠、推动电子产业持续进步的坚实基础。 只有在生产的每个环节筑牢质量防线，才能让电流在磁芯中高效、稳定地流淌，驱动现代电子世界的脉搏。
