硅中硼检测：关键技术、方法与前沿应用

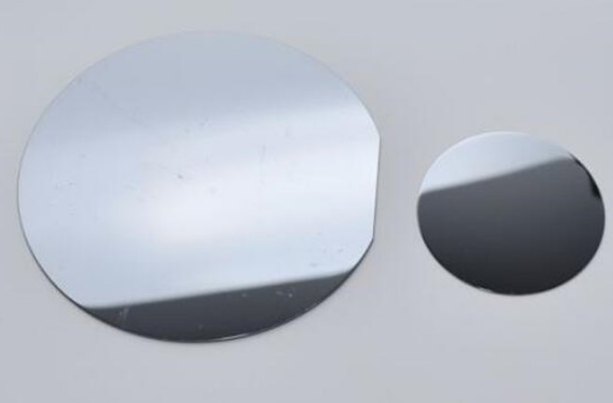

硼元素在硅材料中的核心作用

硼（B）作为重要的III族元素，在硅（Si）基半导体材料中扮演着不可替代的角色。其核心价值体现在作为关键受主掺杂剂，通过向硅晶体中引入空穴，精确调控硅材料的电学性能。无论是半导体器件对特定导电类型（P型）的需求，还是太阳能电池对电阻率和少子寿命的严苛要求，硼的浓度及其分布均匀性都直接影响着最终产品的性能、良率和可靠性。因此，开发和应用精确、灵敏且高效的硼检测技术，是半导体和光伏产业质量控制、工艺优化及前沿研发不可或缺的基石。

硅中硼检测面临的核心挑战

准确测定硅中的硼含量绝非易事，主要面临以下关键挑战：

1. 痕量级浓度需求：现代齐全器件和高效太阳能电池对硼的掺杂浓度要求可能在ppb（十亿分之一）甚至ppt（万亿分之一）量级，对检测技术的灵敏度提出了极高要求。
2. 空间分辨率要求：随着器件尺寸的持续微缩（如齐全逻辑芯片）或对特定结构（如选择性发射极、钝化接触）的优化需求，需要检测技术能提供纳米至微米级的空间分辨率，以精确表征硼的横向和纵向分布。
3. 基质干扰：硅基体本身以及其中可能存在的其他杂质（如碳、氧、金属等）会对硼的信号产生干扰，需要高选择性或复杂的样品前处理/信号分离技术。
4. 无损与破坏性权衡：某些应用场景（如在线监测、成品分析）需要无损检测，而追求极限灵敏度和深度剖析则通常需要破坏性取样。检测方法的选择需权衡此矛盾。
5. 定量分析的复杂性：将检测信号（如光强、电流、离子计数）精确转换为硼的绝对浓度或浓度分布，需要依赖严格校准的标准样品和复杂的物理模型。

主流硅中硼检测技术深度解析

针对上述挑战，多种物理和化学分析技术被发展和应用于硅中硼检测：

1. 二次离子质谱法（SIMS）

   • 原理：利用聚焦的一次离子束（如O₂⁺, Cs⁺）轰击样品表面，溅射出二次离子（包括硼离子B⁻或含硼团簇离子如BO₂⁻）。这些二次离子被质谱仪按质荷比（m/z）分离并计数。
   • 优势：
     • 超高灵敏度：可检测ppb至ppt量级的硼。
     • 优异的深度分辨率：可提供纳米级精度的纵向浓度分布（深度剖析）。
     • 元素及同位素分析能力：可区分¹⁰B和¹¹B。
     • 微小区域分析：束斑可聚焦至亚微米。
   • 局限：
     • 破坏性：溅射过程不可逆。
     • 基体效应显著：硅中硼的离子产率受晶体取向、氧含量等影响大，定量高度依赖匹配基体的标准样品。
     • 设备昂贵，操作复杂：需要专业人员和严格的环境控制。
   • 应用场景：研发、工艺开发中对超痕量硼、掺杂分布（如浅结、超浅结）的精确表征。

2. 傅里叶变换红外光谱法（FTIR）

   • 原理：硼原子替代硅晶格位置形成受主能级，其束缚的空穴在特定红外波长（主要是在低温下约280 cm⁻¹和320 cm⁻¹附近的局部振动模吸收峰）吸收光子。测量吸收峰强度并与校准曲线比对，即可确定硼浓度。
   • 优势：
     • 无损检测：样品可重复使用。
     • 绝对定量：基于基本物理常数（吸收截面），理论上无需严格依赖标准样片（实际校准仍常用）。
     • 测量快速简便：适合批量样品检测。
     • 对电学活性硼敏感：主要检测取代位、具有电学活性的硼原子。
   • 局限：
     • 灵敏度有限：检出限通常在10¹⁴ - 10¹⁵ atoms/cm³范围（约0.02 - 0.2 ppma），不适用于超低浓度检测。
     • 无空间分辨率：给出的是光束照射区域的平均浓度（通常直径数毫米）。
     • 受其他缺陷/杂质干扰：如氧沉淀、其他掺杂剂等可能产生背景吸收或影响峰形。
   • 应用场景：体单晶硅锭、硅片（尤其是太阳能级）中电活性硼浓度的常规、快速、无损检测和质量控制。

3. 电化学电容-电压法（ECV）

   • 原理：在半导体/电解液界面施加偏压形成耗尽层（肖特基势垒）。通过可控的电化学腐蚀逐层剥离样品表面，同时测量每层对应的电容。利用电容与耗尽层宽度（即载流子浓度）的关系（C⁻² ∝ N⁻¹），结合剥离深度，即可重建载流子浓度（对于P型硅，主要受硼浓度影响）的纵向分布。
   • 优势：
     • 直接获取载流子浓度分布：反映的是电学上起作用的净掺杂浓度（Nₐ - N
