储能变流器检测：保障系统安全与性能的核心环节

导言
储能系统在能源结构转型中发挥着关键作用，其核心单元——储能变流器（PCS）的性能与可靠性直接决定了整个系统的运行效率与安全稳定。对储能变流器进行科学、系统、全面的检测，是确保其满足设计指标、符合并网要求、实现长期可靠运行不可或缺的环节。本文旨在梳理储能变流器检测的主要内容与方法。

一、核心性能与功能检测

• 电能转换效率验证： 在不同功率点（如额定功率、半载、轻载）及不同运行模式（充/放电）下，精确测量系统整体效率（交流侧输入/输出功率与直流侧输入/输出功率之比）。重点关注典型工况和转换效率曲线。
• 功率控制精度测试： 验证变流器有功功率（P）、无功功率（Q）设定值与实际输出值的偏差是否在允许范围内（如±1%额定功率或更高标准要求）。涵盖功率阶跃响应能力。
• 直流电压范围适应性： 在储能单元允许的最小至最大直流电压范围内，测试变流器是否能稳定工作，维持交流侧输出特性符合要求。
• 充放电模式切换验证： 检验充放电模式间无缝、快速、无冲击电流的平滑切换能力，满足电网调度或负载变化的实时需求。
• 额定功率与过载能力考核： 在额定功率下长时间运行考核温升稳定性；验证短时过载（如110%-120%额定功率）运行能力及保护逻辑。

二、电网兼容性与电能质量测试

• 电压/频率适应范围： 严格依据相关并网标准（如GB/T 34120, NB/T 32004, IEEE 1547），测试变流器在电网电压、频率波动超出正常范围时维持运行或安全脱网的能力（如高/低电压穿越、高/低频率穿越）。
• 电能质量指标评估：
  • 谐波与间谐波发射： 测量交流输出电流的总谐波畸变率（THDi）及各次谐波含量，确保符合标准限值。
  • 直流分量注入： 测量注入电网的直流电流分量，需严格低于标准规定值。
  • 功率因数控制： 验证在指定范围内调节功率因数（超前/滞后）的能力及精度。
  • 电压波动与闪变： 评估变流器运行（特别是功率变化时）对公共连接点电压的影响。
• 防孤岛保护有效性验证： 通过模拟电网断电场景，检测变流器是否能准确、快速（如2秒内）检测到孤岛状态并可靠断开与电网的连接。

三、安全与保护功能检测

• 电气安全防护：

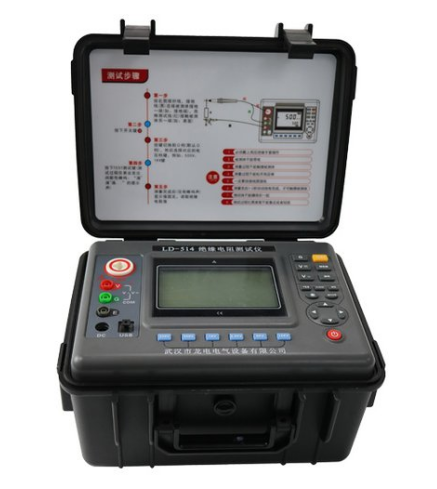

  • 绝缘强度测试： 进行工频耐压、冲击耐压试验，验证主回路、控制回路对地及回路间的绝缘性能。
  • 接地连续性检查： 确保保护接地可靠性。
  • 剩余电流保护（如适用）： 测试保护动作有效性。
• 关键故障保护逻辑验证：
  • 直流侧保护： 过压、欠压、过流、极性反接、短路保护响应及动作值测试。
  • 交流侧保护： 过压、欠压、过频、欠频、过流、短路保护响应及动作值测试。
  • 过温保护： 关键部件（IGBT、变压器、电抗器、散热器）温度监测及过热保护功能测试。
  • 冷却系统故障保护： 验证冷却失效时的降额或停机逻辑。
• 故障穿越（FRT）能力测试： 依据最新电网规范要求，验证在电网发生对称或不对称短路故障导致电压跌落期间，变流器能否维持不脱网运行并在故障清除后迅速恢复有功功率输出的能力。
• 电弧检测与保护（AFCI）： 针对高压直流侧，测试内置或外部的电弧故障检测装置的灵敏性、可靠性和快速切断能力（毫秒级），这是高压系统安全的关键防线。

四、控制、通信与环境适应性

• 本地与远程控制功能： 测试启停控制、功率设定点调节、运行模式切换等本地操作及通过通信接口（如CAN, RS485, Ethernet, Modbus TCP/RTU）远程控制的实时性与可靠性。
• 通信协议一致性测试： 验证与上位机能量管理系统（EMS）或电池管理系统（BMS）通信时，遵循既定协议（如IEC 61850, SunSpec Modbus）的准确性和兼容性。
• 环境适应性试验：
  • 温湿度运行/贮存： 在高低温、湿热等规定条件下，考核设备性能与可靠性。
  • 防护等级（IP）验证： 通过淋雨、防尘试验确认外壳防护能力。
  • 海拔适应性模拟： 针对高海拔应用环境，验证降额策略有效性。
  • 振动与冲击： 考核运输或运行中抵抗机械应力的能力。

五、测试流程与关键要素

1. 标准依据： 严格遵循国家/行业标准（如国标、行标、能源局标准）及国际主流标准（如IEC, UL, IEEE），并考虑项目具体要求。

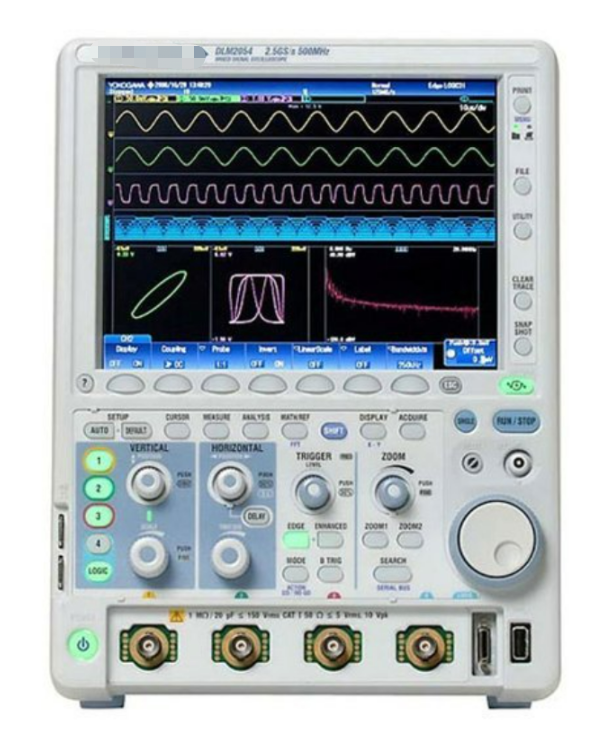

2. 测试平台： 需配备精密功率分析仪、交流/直流可编程电源、电子负载、故障模拟发生装置、高低温湿热试验箱、振动台等专业设备。
3. 测试工况： 覆盖典型应用场景，模拟实际运行中的电压、功率、温度变化。重点关注边界工况和应力点。
4. 数据记录与分析： 详尽记录原始数据（波形、数值）、测试条件、设备状态，进行严谨分析与合格判定。
5. 报告与文档： 出具包含测试项目、方法、条件、结果、及支持性数据的完整、清晰、可追溯的检测报告。确保所有操作符合质量体系要求。

结语
储能变流器作为连接储能单元与电网/负载的关键桥梁，其质量与性能至关重要。一套严谨、科学、覆盖全面的检测体系，是验证其设计合理性、制造一致性、运行安全性以及满足并网规范要求的根本保障。持续的检测技术发展与标准完善，将为储能产业的规模化、高质量发展奠定坚实的技术基础。投入资源进行充分检测，是规避项目风险、提升系统寿命与投资收益的关键一步。
