金属卤化物灯综合检测指南

金属卤化物灯凭借其高光效、长寿命和良好的显色性，在体育场馆、工业照明、商业空间及室外泛光照明等领域应用广泛。为确保其性能达标、安全可靠并延长使用寿命，对灯具进行系统检测至关重要。

一、 核心检测项目与关键性能指标

1. 电气性能参数检测：

   • 启动特性： 测量启动电压、启动时间（从通电到稳定发光的时间）以及热启动时间（断电后热态重新启动所需时间）。检测启动是否顺畅，有无多次触发或启动失败现象。
   • 工作电压与电流： 在稳定工作状态下，测量灯具的实际工作电压、工作电流，并与额定值进行对比。偏差过大会影响灯具性能和寿命。
   • 功率与功率因数： 精确测量输入功率，计算功率因数。功率偏差直接影响光效，低功率因数则增加线路损耗。

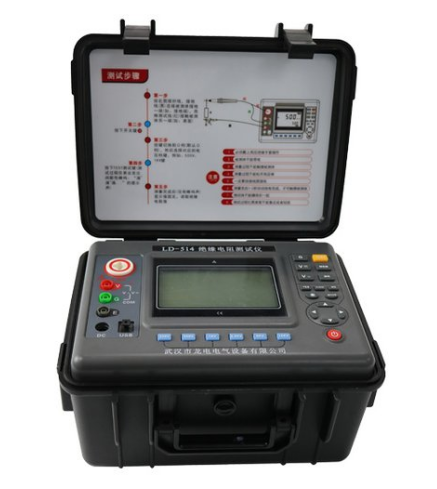

   • 电气安全： 进行绝缘电阻测试（通常在冷态和热态下进行，使用兆欧表施加直流高压）、耐压测试（施加交流高压，检验绝缘强度），确保灯头、外壳等部位无漏电风险。

2. 光学性能参数检测：

   • 光通量： 在积分球或分布式光度计中测量灯具的总光输出量（流明），这是评价其亮度水平的核心指标。需在灯具达到热稳定状态后进行测量。
   • 光效： 根据测得的光通量和输入功率计算（光通量/功率），单位流明/瓦（lm/W），反映灯具的能源利用效率。
   • 光强分布与配光曲线： 使用分布式光度计（如转台或镜筒系统）测量灯具空间各方向的光强，描绘配光曲线。这对评估实际照明效果（如均匀度、眩光控制）至关重要。
   • 色度参数：
     • 相关色温： 表征光源颜色给人的主观冷暖感觉（如3000K暖白，4000K中性白，5600K日光白）。使用光谱辐射计或色温照度计测量。
     • 显色指数： 评价光源还原物体真实颜色的能力，Ra值（一般显色指数）最为常用。需测量特殊显色指数R9（饱和红色）等。光谱辐射计是测量Ra的标准设备。
     • 色容差： 表征光源色坐标点与目标标准色坐标点之间的距离（SDCM），反映批次内或批次间颜色的一致性。
   • 颜色空间分布均匀性： 对于多灯管或大功率灯具，需考察其投射光斑内不同位置的颜色是否一致，避免出现明显的色差区域。

3. 机械结构与外观检查：

   • 外观完整性： 检查灯管（电弧管、外玻壳）、灯头、外壳是否有裂纹、破损、变形、严重划伤或污染。
   • 灯管安装状态： 确认电弧管在玻壳内的位置是否正确、固定是否牢固，有无倾斜、脱落风险。检查支架、电极状况。
   • 封接质量： 观察灯管两端的封接处是否完好，无漏气、发黑等异常现象。
   • 灯头连接： 检查灯头（如双端金卤灯的Fa6、Fa8，单端金卤灯的E27、E40等不同类型）是否完好，与灯座接触是否良好，有无松动、锈蚀或烧蚀痕迹。
   • 内部构件： 对于带反射器或透镜的灯具，检查反射面镀层是否均匀、无氧化或剥落，透镜是否清洁、无损伤。

二、 标准检测流程与操作要点

1. 测试环境准备：

   • 环境温度： 通常在25°C ±5°C的恒温环境下进行测试，避免极端温度影响结果。
   • 电源稳定性： 使用稳定度高、波形失真小的交流电源供电（电压波动<±0.5%，频率波动<±0.5%，THD<3%）。推荐使用交流稳压电源。
   • 仪器预热与校准： 所有检测仪器（电源、功率计、光度计、光谱仪等）必须按照要求充分预热，并在测试前使用标准光源或校准器进行校准，确保数据准确可靠。
   • 灯具预处理： 新灯或长期存放的灯应在额定电压下老练足够时间（通常100小时以上），待光电参数稳定后进行正式测试。测试前灯具应冷却至环境温度。

2. 电气性能测试：

   • 按电路图正确连接灯具、测试电源、功率分析仪、示波器（如需捕捉启动波形）等。
   • 施加额定电压，记录启动瞬间的电压峰值、电流波形，计时记录稳定发光时间。
   • 待灯具达到热稳定（通常点燃30分钟以上），记录稳定的工作电压、电流、功率、功率因数。
   • 断开电源，冷却规定时间（按标准要求），测试热启动时间。
   • 断电冷却后，按规定程序进行绝缘电阻测试和耐压测试。

3. 光学性能测试：

   • 光度学测试：
     • 积分球法（总光通量/部分光通量）： 将灯具置于积分球中心，避免光线直接照射探测器窗口。确保灯具朝向和位置符合规范。测量总光通量及相关色参数。
     • 分布式光度计法（光强分布/配光曲线）： 将灯具精确安装在转台中心，调整探测器距离（通常为光中心到探测面的距离）。设置合理的测量角度步长（如1°，5°，15°等）。测量并记录空间各个方向的光强值。
   • 色度学测试：
     • 使用光谱辐射计，将其探测器正对并靠近光源发光区域（避免杂散光干扰），或在积分球配套端口测量，获取光谱功率分布数据。
     • 由测得的光谱数据计算相关色温、显色指数（Ra， R9等）、色坐标及色容差SDCM。
     • 评估颜色空间分布均匀性时，需在配光测试中同步测量多个空间点的色坐标并计算差异。

4. 机械与外观检查：

   • 在良好光照下目视检查灯管、外壳、灯头等部位的外观状况。
   • 必要时使用卡尺等工具测量关键尺寸（如灯管长度、直径）。
   • 轻轻摇晃或使用专用工具（如需要）检查灯管内部固定状况。

三、 安全规范与注意事项

• 高压危险： 金属卤化物灯工作电压高，启动瞬间可达数千伏。测试前务必确认所有高压连接牢固、裸露部分绝缘良好。断电后需等待足够时间（数分钟）让灯具充分放电再进行操作。
• 紫外辐射： 部分金卤灯可能泄漏少量紫外线。避免直视光源，必要时佩戴防护眼镜。
• 高温灼伤： 灯具工作时玻壳温度极高（可达数百度），点燃后及熄灭后相当一段时间内禁止触摸。确保测试环境通风良好。
• 汞污染风险： 灯具破损会导致汞泄漏。操作时务必轻拿轻放。破损灯管应按有害废物规范处理（密封包装并标识），按要求报告相关部门处理。
• 防护措施： 建议在具有防火、防爆功能的专用测试柜或隔离区域进行操作。操作人员应穿戴必要的防护装备（绝缘手套、护目镜）。
• 规范操作: 严格遵守仪器设备操作规程和安全作业指导书。

四、 检测结果评估与应用

将测得的数据与产品规格书、国家标准（如GB/T相关标准）、国际标准（如IEC相关标准）或合同约定的技术指标进行对比分析。

• 性能判定： 确认电气安全指标合格（绝缘、耐压），关键光学参数（光通量、光效、色温、显色指数、色容差）是否符合预期值。
• 质量诊断： 分析测试数据可帮助发现潜在问题：
  • 光通量/光效过低：可能灯管老化、填充物损耗、电子镇流器故障。
  • 启动困难：可能电极老化、启动器失效、电源电压过低。
  • 颜色漂移（色温异常、显色指数下降、色容差过大）：可能灯管老化、填充物比例变化、电弧不稳。
  • 电弧管移位或变形：可能导致光斑不均、颜色不均、甚至短路。
  • 电气参数异常：可能预示镇流器故障或灯管内部问题。
• 维护依据： 定期检测是制定有效维护计划的基础，可识别性能下降的灯具，及时更换，保障照明系统整体效能和一致性。
• 采购验收： 对新采购的灯具进行抽样检测，是保证供货质量符合要求的重要手段。

：

系统、规范的金属卤化物灯检测是确保其安全、高效、可靠运行不可或缺的环节。通过严格执行涵盖电气、光学、机械等多维度的检测项目，遵循科学的流程与安全规范，能够准确评估灯具性能状态，及时发现隐患，为照明系统的维护管理、节能优化和质量控制提供坚实的数据支撑，最终保障照明效果和使用安全。
