截齿金属件质量检测技术综述：方法与挑战

一、 核心意义：安全与效能的生命线

截齿作为承受极端冲击、摩擦和复杂应力的核心部件，其质量直接关系到整个采掘或破碎设备的安全运行、作业效率及使用寿命。失效的截齿不仅导致设备停机、生产损失，更可能引发安全事故。因此，建立系统、科学、高效的金属件质量检测体系至关重要，是保障设备可靠性与经济效益的关键环节。

二、 全面检测方法体系

截齿金属件的质量检测涵盖多个维度，需综合运用多种技术手段：

1. 宏观几何与外观检测：

   • 目视检查： 最基本的方法，检查是否存在明显裂纹、崩刃、严重变形、铸造缺陷（如气孔、缩松）、表面严重锈蚀或涂层剥落等。需在良好照明条件下进行。
   • 尺寸与形位公差测量：
     • 工具： 卡尺、千分尺、高度规、专用量规、三坐标测量机 (CMM)。
     • 关键参数： 总长度、刃部关键尺寸（如厚度、角度）、柄部直径及公差、安装孔位尺寸及位置度、关键部位的直线度/平面度/圆度等。精度要求高时首选CMM。
     • 曲面检测： 对于复杂曲面（如齿尖轮廓），常使用三维光学扫描仪获取点云数据，与CAD模型比对分析偏差。

2. 表面与近表面缺陷无损检测 (NDT)：

   • 磁粉检测 (MT)： 适用于铁磁性材料（如合金钢）。能灵敏检出表面及近表面（几毫米内）的裂纹、折叠、夹杂等线性缺陷。操作相对简便快捷。
   • 渗透检测 (PT)： 适用于所有非多孔性材料表面。通过显像剂显示开口于表面的细微裂纹、气孔等缺陷。对表面清洁度要求高。
   • 涡流检测 (ET)： 对导电材料的表面和近表面裂纹、硬度变化、涂层厚度等敏感，检测速度快，可实现自动化。常用于批量检测。
   • 光学/机器视觉检测： 利用高分辨率相机和图像处理算法，自动识别表面划痕、凹坑、锈蚀、涂层缺陷等。在自动化产线上应用广泛。

3. 内部缺陷无损检测：

   • 超声波检测 (UT)：
     • 脉冲反射法： 最常用，可检测内部裂纹、夹杂、气孔、缩孔等缺陷的深度、位置和大小。对操作人员技能要求较高。
     • 相控阵超声 (PAUT)： 利用多晶片阵列和电子聚焦扫查，检测效率更高，成像更直观，复杂形状适应性更好。
     • TOFD (衍射时差法)： 对与主声束垂直的平面型缺陷（如裂纹）检出率高，定量精度好。
   • 射线检测 (RT)： 利用X射线或γ射线穿透工件，通过胶片或数字探测器成像，直观显示内部缺陷（如气孔、缩孔、夹杂）的形状、大小和分布。对厚壁件和复杂结构有优势，但成本高，有辐射安全要求。

4. 材料性能与微观结构检测：

   • 硬度测试： 评估材料抵抗塑性变形能力的关键指标，常用洛氏硬度 (HRC) 或布氏硬度 (HBW)。需在关键部位（如齿尖、齿根过渡区）多点测试，确保硬度分布均匀且达到设计要求。
   • 金相分析：
     • 取样与制样： 在关键部位（如齿尖、热影响区）截取试样，经镶嵌、研磨、抛光、腐蚀后制成金相试样。
     • 显微镜观察： 使用光学或电子显微镜分析材料的显微组织（如晶粒度、相组成、碳化物分布）、热处理效果（如淬硬层深度、回火组织）、是否存在异常组织（如过热、过烧、脱碳、非金属夹杂物）等。

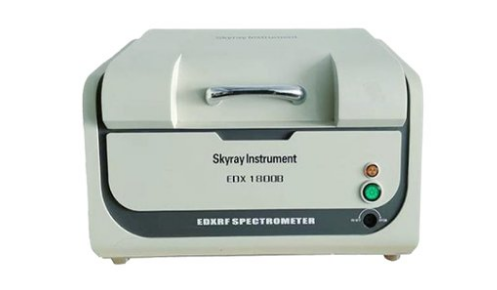

   • 化学成分分析： 使用光谱仪（如直读光谱仪OES、X射线荧光光谱仪XRF）验证材料成分是否符合牌号要求，避免混料或元素偏差影响性能。

5. 破坏性检测 (抽样)：

   • 力学性能试验： 在代表性试样上进行拉伸、冲击、弯曲等试验，测定材料的强度、塑性、韧性等指标，验证其满足设计规范。
   • 耐磨性试验 (台架或模拟)： 在受控条件下模拟实际工况，评估截齿的耐磨性能和使用寿命，为材料选择和工艺优化提供依据。

三、 检测标准与规范

严格的检测必须依据明确的标准和规范进行，主要包括：

• 行业标准： 针对截齿或类似矿用、工程机械刀具制定的专业标准。
• 企业内控标准： 根据特定产品设计、材料、工艺和应用要求制定的更严格的企业标准。
• 通用基础标准： 如无损检测标准 (如ISO 9712, ASTM E1444/E1417等)、尺寸公差标准 (ISO 2768)、硬度试验标准、金相检验标准等。
• 客户特定要求： 根据最终用户的特殊需求制定的补充协议。

四、 核心挑战与发展方向

尽管检测技术不断发展，实践中仍面临诸多挑战：

1. 复杂几何形状的适应性： 截齿结构复杂（如曲面、棱角、盲孔），对UT探头耦合、RT透照角度、MT/PT操作等带来困难，易产生检测盲区。
2. 材料特性的影响： 铸件内部组织不均匀性、粗晶材料、涂层或表面处理状态会干扰UT、ET等信号，降低检测信噪比。
3. 表面状况干扰： 氧化皮、锈蚀、油污、粗糙表面会严重影响MT、PT、ET及光学检测的效果。
4. 检测效率与成本平衡： 全面、高精度的检测往往耗时、昂贵，如何在保证可靠性的前提下提高效率、降低成本是持续课题。
5. 检测结果判读的客观性： 部分方法（尤其UT、RT、金相）对人员经验依赖大，存在主观性风险。
6. 高温或特殊环境下的检测： 部分工况需要在线或高温检测，技术难度大。

未来发展趋势聚焦于：

• 自动化与智能化： 集成机器人、机器视觉、AI算法的自动化检测线将大幅提升效率、一致性和缺陷识别能力。
• 多技术融合： 结合多种NDT方法（如PAUT+TOFD, UT+ET）和传感器数据，实现更全面的缺陷表征。
• 在线/在役检测： 发展适用于设备运行状态下的监测技术，实现预测性维护。
• 数字化与可追溯性： 检测过程与结果全面数字化管理，建立产品全生命周期的质量档案。
• 仿真辅助检测： 利用仿真技术优化检测工艺参数，预测缺陷检出率。

五、

截齿金属件的质量检测是一项贯穿设计、制造、服役全过程的系统工程。它需要综合运用从宏观到微观、从表面到内部、从破坏到非破坏的各种技术手段，并严格遵循相关标准规范。面对复杂结构和严苛工况带来的挑战，持续推动检测技术的自动化、智能化、数字化和多技术融合，是提升检测可靠性、效率和经济性，最终保障设备安全高效运行的必由之路。

附录：常见截齿检测项目与参考方法示例表
