断路器检测：保障电力系统安全的关键环节

在电力系统中，断路器是守护电网安全的“守门员”，其主要功能是在电路发生过载、短路或接地故障时，快速切断电源，防止设备损坏、停电事故甚至人身伤亡。然而，断路器长期运行在高电压、大电流环境下，会因触头磨损、绝缘老化、机械部件疲劳等原因逐渐丧失性能。因此，定期、规范的断路器检测成为保障电力系统可靠运行的核心环节。本文将从检测类型、常用方法、流程要点、常见问题及注意事项等方面，系统介绍断路器检测的实践逻辑。

一、断路器检测的主要类型

断路器检测需根据其运行阶段和需求分类实施，主要包括以下三类：

1. 预防性检测（日常维护）

目的是提前发现潜在缺陷，避免故障发生。通常按周期（如每年1-2次）进行，针对运行中的断路器，重点检查其电气性能、机械状态和绝缘状况。例如，通过红外测温监测触头温度，防止因接触不良导致的过热烧毁；通过机械特性测试确认分合闸速度是否符合要求，避免拒动或误动。

2. 故障后检测（事故分析）

当断路器发生拒动、误动或烧毁等故障后，需通过检测找出根本原因。例如，断路器拒动时，需测试分合闸线圈电阻、控制回路电压，检查机械传动部件是否卡涩；短路故障后，需检查触头烧蚀情况、灭弧室完整性，评估故障对设备的影响。

3. 入网前检测（验收检验）

新购置或检修后的断路器投入运行前，需进行全面检测，确保其性能符合国家标准（如GB/T 1984-2014《高压交流断路器》）。检测项目包括外观检查、电气参数（耐压、回路电阻）、机械特性（分合闸时间、同期性）等，避免不合格设备进入电网。

二、断路器检测的常用方法

断路器检测需结合电气测试、机械测试、状态监测等多维度手段，以下是几种关键方法：

1. 外观与机械部件检查

• 外观检查：目测断路器外壳是否有裂纹、变形，绝缘子是否脏污、破损，接线端子是否松动、烧蚀；
• 机械部件检查：手动操作分合闸机构，感受阻力是否正常，检查传动连杆、弹簧是否有锈蚀、断裂，灭弧室是否有漏气（气体断路器）或漏油（油断路器）现象。

2. 电气参数测试

• 回路电阻测试：采用回路电阻测试仪（电流≥100A）测量触头接触电阻，反映触头接触状况。标准要求：10kV断路器回路电阻一般≤50μΩ，35kV及以上≤20μΩ（具体以设备厂家技术参数为准）。电阻增大通常因触头烧蚀、氧化或弹簧压力不足；
• 耐压试验：包括工频耐压和雷电冲击耐压，检验绝缘部件的抗电强度。例如，10kV断路器工频耐压试验电压为42kV（1分钟），若击穿则说明绝缘老化或存在缺陷；

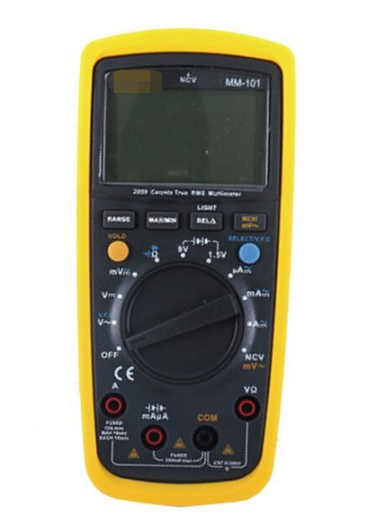

• 分合闸线圈电阻测试：用万用表测量线圈电阻，与厂家标称值对比，偏差超过±10%需更换，避免因线圈故障导致拒动。

3. 机械特性测试

• 分合闸时间与同期性：使用断路器机械特性测试仪，测量分合闸动作时间（如10kV断路器分闸时间≤0.05s）及三相触头动作的同步性（同期差≤2ms）。时间延长或同期性差会导致电弧熄灭困难，引发触头烧蚀；
• 分合闸速度：通过测速传感器（如光电、霍尔传感器）测量触头运动速度（如真空断路器分闸速度≥1.0m/s）。速度过低会导致灭弧能力下降，过高则会增加机械冲击。

4. 状态监测（智能化手段）

随着电力系统智能化发展，在线监测系统逐渐普及：

• 温度监测：通过内置光纤或无线传感器实时监测触头、母线连接处温度，超过阈值（如80℃）报警；
• 振动监测：利用加速度传感器检测断路器操作时的振动信号，分析机械部件是否松动或磨损；
• 气体监测：对于SF₆断路器，监测SF₆气体压力和湿度（标准要求湿度≤300ppm），防止绝缘性能下降。

三、断路器检测的标准流程

规范的检测流程是确保结果准确的关键，通常包括以下步骤：

1. 检测前准备

• 安全措施：断开断路器电源，验电并挂接地线，设置警示标识；
• 工具与资料：准备测试仪（回路电阻、机械特性、耐压）、万用表、红外相机、绝缘工具等，查阅设备说明书、上次检测报告和国家标准；
• 环境检查：确保检测环境温度（10-40℃）、湿度（≤80%）符合要求，避免环境因素影响测试结果（如绝缘电阻测试需干燥环境）。

2. 现场检测实施

按“外观→机械→电气→状态监测”的顺序进行：

• 先通过外观和手动操作检查机械部件；
• 再用测试仪进行回路电阻、分合闸时间、速度等参数测试；
• 最后用红外相机拍摄触头、母线连接处温度，记录数据。

3. 数据记录与分析

• 详细记录检测数据（如回路电阻值、分合闸时间、温度），标注检测日期、设备编号、检测人员；
• 将数据与国家标准、厂家参数及历史数据对比，分析是否存在异常（如回路电阻较上次增大50%，需重点检查触头）。

4. 报告与整改

• 出具检测报告，明确设备状态（正常、注意、异常），列出缺陷项目（如“触头回路电阻超标”“分合闸时间延长”）；
• 对异常设备提出整改建议（如“更换触头”“调整分合闸弹簧压力”），跟踪整改结果，确保缺陷消除。

四、断路器常见问题及检测应对

1. 触头烧蚀

• 现象：触头表面有烧痕、凹陷，回路电阻增大，红外测温显示温度过高；
• 原因：触头接触压力不足、分合闸速度过低、电弧长时间燃烧；
• 检测方法：回路电阻测试、外观检查、机械特性测试；
• 解决措施：打磨触头表面、调整弹簧压力、更换严重烧蚀的触头。

2. 分合闸线圈故障

• 现象：断路器拒动，控制回路电压正常，但线圈无动作；
• 原因：线圈断线、匝间短路、电源电压过低；
• 检测方法：线圈电阻测试、控制回路电压测量；
• 解决措施：更换线圈、检查电源回路。

3. 绝缘老化

• 现象：绝缘电阻下降，耐压试验击穿，绝缘子表面有放电痕迹；
• 原因：长期运行、环境潮湿、污秽积累；
• 检测方法：绝缘电阻测试（兆欧表）、介损测试（介质损耗角正切值）；
• 解决措施：清洁绝缘子、更换老化绝缘部件、加强防潮措施。

五、断路器检测的注意事项

1. 安全第一

• 检测前必须断电验电，挂接地线，禁止带电操作；
• 使用绝缘工具，避免触电；
• 高空作业需系安全带，防止坠落。

2. 设备校准

• 检测仪器（如回路电阻测试仪、耐压仪）需定期送计量机构校准，确保测量精度；
• 传感器（如测速、温度传感器）需提前检查，避免数据误差。

3. 环境适配

• 避免在雨天、雾霾天进行户外检测，防止绝缘测试结果不准确；
• 高温环境下检测，需考虑温度对电阻值的影响（如回路电阻随温度升高而增大），必要时进行温度修正。

4. 人员资质

• 检测人员需具备电力行业相关资质（如高压电工证），熟悉断路器原理和检测标准；
• 定期培训，掌握新设备、新技术（如在线监测系统）的使用方法。

结语

断路器检测是电力系统运维的重要环节，其目的不仅是发现问题，更是预防问题。通过规范的检测流程、科学的方法和专业的人员，能及时识别断路器的潜在缺陷，确保其在故障时“拉得开、合得上、断得彻底”。随着智能化技术的发展，在线监测系统将进一步提升检测效率，实现“状态检修”取代“定期检修”，为电力系统的安全稳定运行提供更有力的保障。

（注：本文引用标准均为公开现行国家标准，未涉及任何企业具体参数。）
