保障电力传输安全的关键环节——电缆敷设检测的实践与探索

在现代电力系统中，电缆作为电能传输的“血管”，其敷设质量直接关系到电力供应的稳定性与安全性。据统计，电力系统中约30%的故障源于电缆敷设环节的缺陷，如机械损伤、绝缘破坏或路径偏差等。因此，电缆敷设检测不仅是施工过程的必要环节，更是预防潜在风险、保障长期运行的核心手段。本文将从检测的核心目标、关键环节、技术手段及未来趋势等方面，全面探讨电缆敷设检测的实践逻辑与优化方向。

一、电缆敷设检测的核心目标：从“合规”到“可靠”

电缆敷设检测的本质是通过系统化的检查与测试，确保电缆从“出厂”到“埋地/架空”的全过程符合规范要求，并消除可能影响运行的隐患。其核心目标可概括为三点：

合规性验证：确保电缆型号、规格、敷设路径与设计文件一致，符合《电力工程电缆设计标准》（GB 50217）、《电缆敷设施工及验收标准》（GB 50168）等国家标准的要求；
缺陷预防：及时发现施工中的机械损伤、绝缘受潮、接头处理不当等问题，避免这些缺陷在运行中扩大为故障（如短路、接地或烧毁）；
长期可靠性保障：通过检测数据评估电缆的敷设质量，为后续运维提供基础信息，确保电缆在设计寿命内（通常20-30年）保持稳定性能。

二、电缆敷设检测的关键环节：全流程覆盖

电缆敷设是一个涉及“前期准备-过程实施-后期验收”的全链条工程，检测需贯穿每个环节，形成“闭环控制”。

1. 敷设前：源头把控，消除前置风险

电缆本体检查：核对电缆的出厂合格证、检测报告（如绝缘电阻、耐压试验记录），检查电缆外观是否有破损、扭曲、压扁等缺陷；测量电缆长度，确保与设计需求一致。
路径勘察验证：使用GPS、全站仪或地下管线探测仪确认敷设路径的准确性，排查路径中的障碍物（如地下管道、电缆、岩石），评估地形是否适合电缆敷设（如低洼地带需做防水处理）。
施工方案审核：检查施工单位的敷设方案是否符合规范，如张力控制参数、弯曲半径要求、保护措施（如穿管、埋深）等。

2. 敷设中：实时监测，避免过程损伤

张力监测：使用张力仪实时监控电缆拖拽时的张力，确保不超过电缆的允许张力（通常为电缆自重的10%-15%），防止电缆内部铜芯或绝缘层被拉伸破坏。
弯曲半径监测：用弧度测量工具检查电缆弯曲处的半径，确保符合“电缆外径的10-20倍”（不同电缆类型要求不同），避免弯曲过度导致绝缘层开裂。
保护措施检查：检查电缆穿管、埋深（通常不小于0.7米）、防护层（如铠装电缆的铠装层是否完好）等措施是否到位，防止施工中的机械碰撞或环境腐蚀。

3. 敷设后：验收测试，确认运行条件

导通测试：用万用表或导通测试仪检查电缆芯线的连通性，确保无断线或错接。
绝缘电阻测试：用兆欧表（500V或1000V）测量电缆绝缘层的电阻，要求绝缘电阻值不低于10MΩ·km（低压电缆）或200MΩ·km（高压电缆），判断绝缘是否受潮或损坏。
耐压试验：通过耐压试验机施加高于额定电压的试验电压（如1.5倍额定电压），持续一定时间（如10分钟），检查绝缘层是否击穿，验证其耐受运行电压的能力。
路径标识：在电缆路径上设置标识桩、警示带或电子标签（如RFID），确保后续运维时能快速定位电缆位置。

三、电缆敷设检测的技术手段：传统与现代的融合

随着技术的发展，电缆敷设检测从“经验依赖”转向“数据驱动”，传统工具与现代技术的融合成为趋势。

1. 传统检测工具：基础且必要

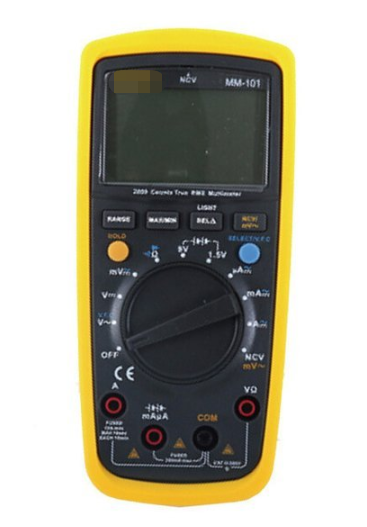

万用表/导通测试仪：用于检测电缆芯线的连通性，是最基本的检测工具。
兆欧表：测量绝缘电阻，判断绝缘层的干燥程度和完整性，操作简单但有效。
耐压试验机：模拟运行电压，验证绝缘层的耐受能力，是验收环节的关键设备。

2. 现代检测技术：精准与高效

红外热像仪：通过检测电缆接头、终端或敷设过程中的温度异常（如局部过热），提前发现接触不良或绝缘缺陷。
局部放电检测：采用超声波、特高频（UHF）或超高频（VHF）技术，检测电缆绝缘内部的微小放电信号，识别早期绝缘缺陷（如气隙、杂质）。
光纤传感技术：将光纤植入电缆或敷设在路径中，实时监测电缆的张力、温度、振动等参数，数据传输稳定且不受电磁干扰，适用于长距离电缆敷设。
无人机巡检：通过无人机搭载摄像头、红外传感器，快速勘察偏远地区或高空电缆的敷设路径，检查电缆是否有松弛、断裂等问题，提高检测效率。

四、常见问题及应对：从“问题导向”到“预防导向”

电缆敷设过程中常见的问题及应对措施如下：

1. 机械损伤

原因：施工中挖掘机误触电缆、拖拽时摩擦尖锐物体、弯曲过度。
危害：电缆外皮破损，导致绝缘受潮，引发短路或接地故障。
应对：施工前用地下管线探测仪标识地下设施，采用人工挖掘代替机械；拖拽电缆时使用滑轮或保护垫；严格控制弯曲半径。

2. 绝缘受潮

原因：电缆端头未密封、接头处理时进水、敷设路径低洼积水。
危害：绝缘电阻下降，导致漏电或击穿，影响电缆寿命。
应对：电缆存放时用密封帽密封端头；接头处理时使用防潮密封胶；低洼地带敷设电缆时做防水垫层或穿防水管。

3. 路径偏移

原因：放线时测量不准确、施工中偏离设计路径。
危害：影响后续维护（如无法找到电缆位置），或与其他设施（如管道、电缆）冲突。
应对：用GPS或全站仪精确放线，施工中定期核对位置；设置临时标识桩，确保路径正确。

五、未来趋势：智能化与数字化的升级

随着电力系统向“智能电网”转型，电缆敷设检测也将迎来以下趋势：

1. AI辅助检测

通过人工智能算法分析检测数据（如红外热像、局部放电信号），自动识别异常模式，预测故障概率，减少人工判断的误差。

2. 数字孪生

构建电缆敷设的虚拟模型，将物理施工过程与虚拟模型实时同步，通过模拟敷设过程中的张力、弯曲半径等参数，提前预警潜在问题。

3. 物联网（IoT）监测

将各种传感器（如张力传感器、温度传感器、湿度传感器）连接到物联网平台，实现电缆敷设过程的远程实时监控，数据自动上传、分析与报警。

4. 绿色检测

采用低功耗传感器、无线传输技术，减少检测过程中的能源消耗；推广非破坏性检测（如局部放电、红外热像），避免对电缆造成二次损伤。

结语

电缆敷设检测是电力系统安全运行的“第一道防线”，其质量直接决定了电缆的运行寿命与电力供应的可靠性。随着技术的不断进步，电缆敷设检测将从“事后补救”转向“事前预防”，从“人工为主”转向“智能为主”。未来，我们需要进一步加强检测技术的研发与应用，完善检测标准与流程，为构建可靠、高效的电力传输网络提供坚实保障。

正如电力行业的一句名言：“电缆的寿命，始于敷设的那一刻。”只有重视电缆敷设检测，才能真正实现电力系统的“安全、稳定、长期”运行。
