直流屏测试：保障电力系统稳定运行的关键环节

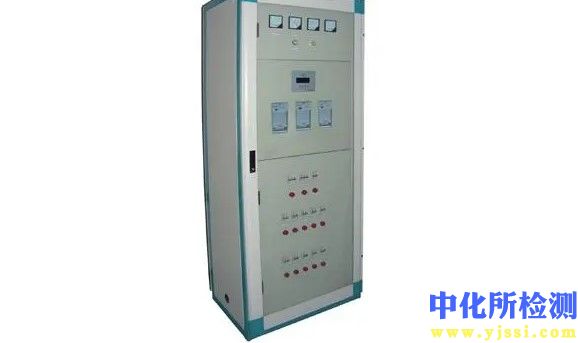

在电力系统中，直流屏作为二次设备的“动力心脏”，承担着为断路器、继电保护装置、自动化设备等核心部件提供稳定直流电源的重要职责。其运行状态直接关系到电力系统的可靠性与安全性——一旦直流屏出现故障，可能导致保护装置拒动、断路器无法分合闸，甚至引发大面积停电事故。因此，定期对直流屏进行全面测试，是预防故障、延长设备寿命、保障电力系统稳定运行的关键环节。

一、测试前的准备：严谨性是安全与准确性的前提

直流屏测试涉及高压电、蓄电池等危险部件，测试前的充分准备是避免安全事故、保证测试结果可靠的基础。需重点落实以下几项工作：

1. 人员与资质要求

测试人员需具备电工特种作业操作证，熟悉直流电源系统的工作原理及安全操作规程，能识别并应对测试中的突发情况（如触电、蓄电池爆炸等）。

2. 工具与设备检查

准备以下专用工具与仪器：

电气测量工具：万用表（精度≥0.5级）、绝缘电阻测试仪（500V/1000V摇表）、直流负载箱（容量匹配直流屏额定输出）；
安全防护装备：绝缘手套、绝缘靴、验电器、安全帽、防护眼镜；
辅助工具：螺丝刀、扳手、放电电阻（用于测试前放电）、温度测试仪（监测蓄电池温度）。

所有仪器需经校准并在有效期内，确保测量数据准确。

3. 资料收集与核对

直流屏的技术说明书、电气原理图、设备台账（包括型号、额定参数、投运日期）；
上一次测试报告（对比历史数据，分析设备状态变化趋势）；
现场运行记录（如近期是否有故障、报警记录）。

4. 安全措施落实

测试前断开直流屏的交流输入电源，并用验电器确认无电；
对直流母线进行放电（使用放电电阻，禁止直接短接），防止残留电荷伤人；
在测试区域设置警示标志，禁止无关人员进入；
确认蓄电池组的通风良好，避免测试过程中氢气积聚引发爆炸。

二、核心测试项目：覆盖性能与安全的全维度验证

直流屏的测试需覆盖“外观-电气性能-保护功能-带载能力”等全维度，以下是关键测试项目及标准要求（参考GB/T 19826-2014《电力工程直流电源系统设计规范》）：

1. 外观与接线检查

检查内容：直流屏外壳是否有变形、腐蚀、破损；接线端子是否松动、氧化；母线排是否有过热痕迹（如变色、绝缘层融化）；蓄电池外观是否鼓包、漏液；风扇、指示灯等辅助部件是否正常工作。
合格标准：外壳无明显损伤，接线牢固无氧化，母线排温度正常（≤40℃），蓄电池无漏液、鼓包。

2. 绝缘电阻测试

测试目的：验证直流系统的绝缘性能，防止接地故障。
测试方法：
（1）断开所有直流负荷，将直流屏置于“手动”模式，停止充电装置；
（2）用1000V摇表分别测量正母线对地、负母线对地、正母线对负母线的绝缘电阻；
（3）测量后对母线进行放电，避免残留电荷影响后续测试。
合格标准：绝缘电阻≥2MΩ（25℃时）；若系统设有绝缘监测装置，需验证其报警阈值（通常为10-20kΩ）是否准确。

3. 蓄电池组性能测试

蓄电池是直流屏的“储能核心”，其性能直接决定了直流系统的后备供电能力。需重点测试以下参数：

（1）容量测试（放电试验）：
方法：采用恒流放电法（如10小时率放电，即放电电流=蓄电池额定容量/10），记录放电过程中每小时的蓄电池总电压、单节电压及温度。
标准：放电结束时，单节蓄电池电压≥1.85V（2V电池）或≥10.5V（12V电池），总容量≥额定容量的80%（投运超过5年的蓄电池，可放宽至70%）。
（2）单节电压监测：
方法：用万用表测量每节蓄电池的开路电压（放电前）和浮充电压（充电时）。
标准：开路电压偏差≤0.05V（2V电池）或≤0.3V（12V电池）；浮充电压为2.23-2.27V/节（2V电池）或13.4-13.6V/节（12V电池）。
（3）内阻测试：
方法：使用蓄电池内阻测试仪，测量每节电池的内阻。
标准：内阻增长≤初始值的50%（初始值参考厂家数据）；内阻异常增大（如超过20mΩ/节，2V电池）通常意味着电池老化。

4. 充电装置性能测试

充电装置负责为蓄电池充电及给直流负荷供电，其稳定性直接影响直流系统的电压质量。需测试以下指标：

（1）稳压精度：
方法：调节交流输入电压在额定值的±10%范围内（如380V±38V），测量直流输出电压的变化。
标准：稳压精度≤0.5%（即输出电压偏差≤额定电压的0.5%，如220V系统偏差≤1.1V）。
（2）稳流精度：
方法：调节直流负载电流在0-100%额定电流范围内，测量充电电流的变化。
标准：稳流精度≤1%（如额定电流10A，偏差≤0.1A）。
（3）纹波系数：
方法：用示波器测量直流输出电压的纹波电压（峰-峰值）。
标准：纹波系数≤0.5%（即纹波电压≤额定电压的0.5%）；纹波过大可能导致保护装置误动作。

5. 保护与告警功能测试

直流屏的保护功能是防止设备损坏的最后一道防线，需逐一验证：

（1）过压保护：调节充电装置输出电压至过压阈值（如242V for 220V系统），确认充电装置停止输出并报警。
（2）欠压保护：模拟蓄电池放电至欠压阈值（如198V for 220V系统），确认直流屏切断非重要负荷并报警。
（3）过流保护：用负载箱模拟短路故障，确认充电装置过流保护动作（动作时间≤0.1s）。
（4）模块故障告警：人为断开某一充电模块的电源，确认告警灯亮、蜂鸣器响，并在监控界面显示故障信息。

6. 带载能力测试

测试目的：验证直流屏在实际负载下的电压稳定性。
测试方法：将直流负载箱接入直流母线，逐步增加负载至额定电流的100%，保持1小时，测量母线电压的变化。
合格标准：电压降≤额定电压的5%（如220V系统，电压≥209V）；负载切除后，电压恢复至额定值的95%以上。

三、规范的测试流程：确保无遗漏、无偏差

直流屏测试需遵循“先断电后通电、先静态后动态”的原则，具体流程如下：

断电准备：断开交流输入，放电，挂接地线；
外观检查：检查外壳、接线、蓄电池外观；
绝缘电阻测试：测量母线对地及正负母线间电阻；
通电前检查：恢复接线，确认无短路，合上交流输入；
充电装置测试：测试稳压、稳流、纹波系数；
蓄电池测试：容量、电压、内阻；
保护与告警测试：验证过压、欠压、过流等功能；
带载测试：模拟实际负载，测试电压稳定性；
数据记录与整理：填写测试报告，对比历史数据，分析设备状态；
恢复运行：断开负载箱，将直流屏切换至“自动”模式，确认正常运行。

四、常见问题分析与解决：精准定位，快速修复

测试中常见的问题及解决方法如下：

1. 绝缘电阻偏低：
原因：母线或接线受潮、绝缘层破损、蓄电池漏液腐蚀。
解决：清理受潮部位（用干燥压缩空气吹扫）、修复绝缘层、更换漏液蓄电池。
2. 蓄电池容量不足：
原因：电池老化（内阻增大）、充电不足（浮充电压偏低）、过放电（长期未维护）。
解决：更换老化电池、调整充电装置的浮充电压（如2V电池调至2.25V/节）、避免深度放电（放电深度≤50%）。
3. 充电装置纹波过大：
原因：滤波电容失效、整流模块故障。
解决：更换滤波电容（通常为电解电容，寿命5-8年）、维修或更换整流模块。
4. 保护功能不动作：
原因：保护定值设定错误、继电器损坏、接线松动。
解决：重新核对保护定值（参考厂家说明书）、更换继电器、紧固接线端子。

五、测试后的维护策略：预防大于治疗

测试不是终点，而是维护的起点。为确保直流屏长期稳定运行，需落实以下维护措施：

定期巡检：每月检查一次外观、接线、蓄电池温度（≤35℃）、风扇运行情况；每季度测量一次绝缘电阻、单节蓄电池电压。
数据趋势分析：建立直流屏运行台账，记录每次测试的电压、电流、内阻等数据，通过趋势分析预判设备故障（如内阻持续增大提示电池老化）。
蓄电池维护：每半年清理一次蓄电池表面的灰尘（用干布擦拭）；每年进行一次均衡充电（将充电电压提高至2.35V/节，持续12-24小时），激活电池内部活性物质。
充电装置维护：每季度清理一次充电模块的散热通道（用毛刷或压缩空气）；每两年检查一次滤波电容的容量（用电容测试仪），防止电容失效。
