晶须检测：从原理到实践——保障材料可靠性的关键环节

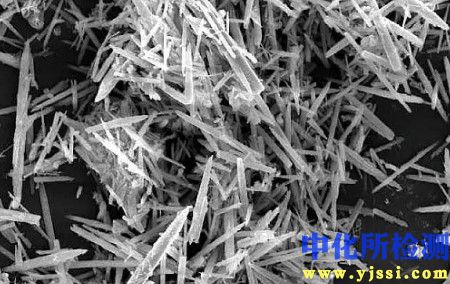

在材料科学与工程领域，晶须（Whisker）是一种极具特殊性的结构：它是由金属、陶瓷或高分子材料自发生长形成的纳米级至微米级纤维状单晶，直径通常在10纳米至10微米之间，长度可达数毫米甚至更长。凭借完美的晶体结构，晶须具有远高于块体材料的强度（如金属晶须的抗拉强度可达1-10 GPa，是普通钢材的10-100倍）和优异的韧性，因此被广泛应用于增强复合材料（如陶瓷基、金属基复合材料）、电子器件（如半导体封装、连接器）等高端领域。然而，晶须的“自发生长”特性也带来了潜在风险——在电子设备中，锡、锌等金属晶须可能会穿透绝缘层导致短路，引发设备失效；在复合材料中，晶须的分布不均或形态异常会降低材料性能。因此，晶须检测成为保障材料可靠性的核心环节之一。

一、为什么需要晶须检测？

晶须的生长受多种因素影响，包括材料成分、热处理工艺、应力状态、环境湿度等，其生长过程具有随机性和不确定性。这种特性使得晶须成为电子、航空航天、医疗等关键领域的“隐形威胁”：

• 电子行业：无铅化趋势（如RoHS指令）推动锡基焊料替代传统锡铅焊料，但纯锡或锡合金更容易生长晶须。例如，手机、服务器中的连接器引脚若生长锡晶须，可能导致相邻引脚短路，引发设备重启、数据丢失甚至永久性损坏。
• 航空航天领域：卫星、飞船中的电子组件长期处于真空、高低温循环环境中，晶须生长速度加快。一旦晶须导致关键电路失效，可能造成无法挽回的损失（如某卫星因锡晶须短路导致通信系统故障）。
• 复合材料领域：晶须增强复合材料（如碳化硅晶须增强氧化铝陶瓷）的性能高度依赖晶须的分布、长度和取向。若晶须出现团聚、断裂或取向紊乱，材料的强度和韧性会显著下降。

二、晶须检测的主要方法

晶须检测的核心目标是识别晶须的存在、测量其尺寸（直径、长度、长径比）、分析其形态（直形、弯曲形、分枝形）及晶体结构。不同的检测方法适用于不同的场景，以下是几种常用技术：

1. 光学显微镜（Optical Microscopy, OM）

原理：利用可见光的折射和反射形成图像，分辨率约为0.2微米。
应用：适用于晶须的初步筛选（如电子组件引脚、复合材料表面的晶须观察），可快速判断晶须的大致分布和长度。
优缺点：操作简单、成本低、非破坏性，但分辨率有限，无法观察纳米级晶须（如直径<1微米的锡晶须），也难以区分晶须与其他纤维状杂质。

2. 扫描电子显微镜（Scanning Electron Microscopy, SEM）

原理：通过电子束扫描样品表面，激发二次电子或背散射电子，形成高分辨率（可达1-10纳米）的三维图像。
应用：是晶须检测的“黄金标准”，可清晰观察晶须的形貌（如尖端形状、表面粗糙度）、测量尺寸（直径、长度），并通过能谱分析（EDS）确定晶须的化学成分（如区分锡晶须与锌晶须）。
优缺点：分辨率高、信息丰富，但需要真空环境，样品需导电（非导电样品需喷金处理），且无法观察晶须的内部结构。

3. 透射电子显微镜（Transmission Electron Microscopy, TEM）

原理：电子束穿透薄样品（厚度<100纳米），通过样品的衍射和散射形成图像，分辨率可达0.1纳米。
应用：用于分析晶须的内部晶体结构（如晶格常数、晶体取向）、缺陷（如位错、孪晶），以及晶须与基体的界面结合状态（如复合材料中晶须与陶瓷基体的界面）。
优缺点：分辨率极高，能提供原子级信息，但样品制备复杂（需用聚焦离子束(FIB)或电解抛光制备薄样品），成本高，且对样品数量有限制。

4. X射线衍射（X-Ray Diffraction, XRD）

原理：利用X射线与晶体的衍射效应，分析晶体的物相组成和晶体结构。
应用：确定晶须的物相（如区分锡晶须的β-Sn相和α-Sn相）、计算晶须的晶粒尺寸（通过Scherrer公式），以及分析晶须的取向分布（如织构）。
优缺点：非破坏性、能快速分析物相，但无法观察晶须的形貌，需结合SEM/TEM使用。

5. 激光扫描共聚焦显微镜（Laser Scanning Confocal Microscopy, LSCM）

原理：通过激光束扫描样品，利用共聚焦光路去除非聚焦平面的杂散光，形成高对比度的三维图像。
应用：适用于非破坏性检测（如电子组件的表面晶须），可测量晶须的高度（三维尺寸）和表面形貌，且无需真空环境。
优缺点：分辨率较高（约0.1微米）、非破坏性，但对样品的反光率有要求，且无法分析内部结构。

三、晶须检测的流程与标准

晶须检测是一个系统性过程，需结合多种方法，确保结果的准确性和可靠性。典型流程如下：

1. 样品制备：根据样品类型选择合适的制备方法（如电子组件需清洗去除表面污染物，复合材料需切割、抛光露出内部晶须）；
2. 初步筛选：用光学显微镜或LSCM快速扫描样品，识别可能存在晶须的区域；
3. 详细分析：用SEM观察晶须的形貌和尺寸，用EDS分析化学成分；
4. 结构确认：用TEM或XRD分析晶须的晶体结构和缺陷；
5. 数据处理：统计晶须的尺寸分布（如直径、长度、长径比）、密度（如每平方毫米的晶须数量），评估其风险（如电子设备中晶须长度超过绝缘间隙的概率）。

为了规范检测流程，国际上制定了一系列标准：

• 电子行业：IPC-TM-650（《电子组件测试方法手册》）中的2.6.25章节“锡晶须检测”，规定了SEM检测的样品制备、观察条件（如加速电压、放大倍数）和结果报告要求；
• 材料行业：ISO 13779-3（《陶瓷基复合材料试验方法第3部分：晶须含量和分布的测定》），规定了用SEM或图像分析软件测量晶须含量和分布的方法；
• 航天领域：NASA-STD-8739.11（《电子组件锡晶须控制标准》），要求对航天用电子组件进行晶须检测，确保晶须长度不超过0.1毫米。

四、晶须检测的挑战与未来方向

尽管现有技术能满足大部分晶须检测需求，但仍面临以下挑战：

• 样本代表性：晶须生长具有随机性，如何选取具有代表性的样品（如电子组件中的关键引脚）是一个难题；
• 纳米级检测：随着电子设备向小型化发展（如5G基站、量子计算机），晶须的尺寸越来越小（直径<10纳米），现有SEM的分辨率（约1纳米）虽能满足，但样品制备（如纳米级样品的固定）难度增大；
• 实时监测：晶须生长是一个缓慢过程（可能持续数月或数年），现有技术无法实时监测晶须的生长动态（如在役电子设备中的晶须生长）；
• 多材料兼容：不同材料（如金属、陶瓷、高分子）的晶须特性不同，检测方法需针对性调整（如高分子晶须的导电率低，SEM检测需喷金处理）。

未来，晶须检测技术的发展方向将围绕高分辨率、非破坏性、实时性展开：

• 新型显微镜技术：如原子力显微镜（AFM）的改进（如高速AFM），可实现纳米级晶须的实时监测；
• 机器学习辅助：利用人工智能（AI）算法自动识别SEM/TEM图像中的晶须，提高检测效率（如减少人工分析的时间）；
• 原位检测系统：开发嵌入电子设备中的传感器（如微机电系统(MEMS)传感器），实时监测晶须生长；
• 多模态融合：结合SEM、TEM、XRD等多种技术，实现“形貌-成分-结构”的一站式检测（如同步辐射X射线显微镜）。

结语

晶须检测是材料可靠性保障的“眼睛”，其技术水平直接影响电子、航空航天等高端领域的产品质量。随着材料科学的发展（如新型纳米材料、柔性电子材料），晶须检测将面临更多挑战，但也将迎来更多创新（如实时监测、AI辅助）。未来，晶须检测不仅是一种技术手段，更将成为材料设计、工艺优化的重要支撑，助力实现“更可靠、更安全、更智能”的产品。
