铸石试验：工业耐磨耐腐蚀材料的性能验证与应用保障

一、引言

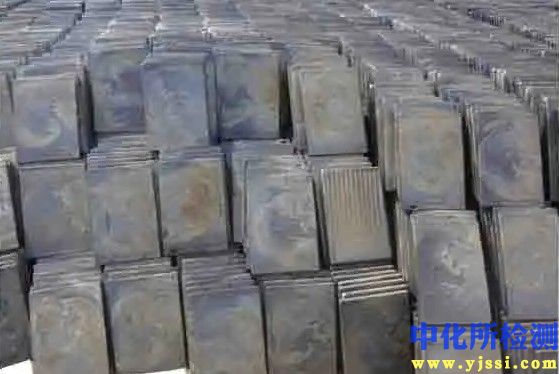

铸石是一种以天然岩石（如辉绿岩、玄武岩）或工业废渣为主要原料，经高温熔化、浇注成型、结晶退火而成的无机非金属材料。其具有极高的耐磨性、耐腐蚀性和硬度，广泛应用于电力、矿山、化工、冶金等工业领域的耐磨衬里、腐蚀管道、溜槽等部件。然而，铸石的性能受原料配比、生产工艺等因素影响较大，为确保其在极端工况下的可靠性，系统的性能试验是必不可少的环节。本文将详细介绍铸石试验的核心项目、方法及意义，揭示其如何为工业应用提供质量保障。

二、试验准备：标准化与科学性的基础

1. 试样制备

铸石试样的制备需严格遵循《铸石制品 试验方法》（GB/T 13489-2008）等国家标准。以常见的铸石衬板为例，试样尺寸通常为：耐磨性试验用100mm×100mm×20mm的板块；耐腐蚀性试验用50mm×50mm×10mm的立方体；力学性能试验用50mm×50mm×50mm（抗压）或100mm×100mm×500mm（抗弯）的标准件。试样表面需打磨平整，无裂纹、气孔等缺陷，确保试验结果的准确性。

2. 设备与试剂

试验设备包括：

• 磨损试验机（如MM-200型环块磨损试验机）：用于测试耐磨性；
• 腐蚀试验箱（带温度控制）：用于模拟酸碱盐环境；
• 万能试验机（如WE-600型）：用于测定抗压、抗弯强度；
• 热震试验机：用于评估热稳定性；
• 电子天平（精度0.001g）：用于测量重量变化。

试剂则根据试验项目选择，如98%浓硫酸、40%氢氧化钠溶液、石英砂（磨料）等。

三、核心试验项目：性能的全面验证

1. 耐磨性试验：工业寿命的关键指标

耐磨性是铸石最核心的性能之一，直接决定其在矿石输送、煤粉研磨等场景中的使用寿命。试验依据GB/T 13489-2008，采用固定磨料磨损法：将试样固定在试验机台上，以一定流量（如500mL/min）的石英砂（浓度20%）作为磨料，施加100N的荷载，旋转摩擦60分钟。试验后用电子天平称量试样磨损前后的重量差，计算磨损率（单位：g/cm²·h）。

结果分析：优质铸石的磨损率通常低于0.05g/cm²·h，远优于普通钢板（约0.5g/cm²·h）。例如，某矿山溜槽用铸石衬板的磨损率为0.03g/cm²·h，使用寿命可达5年以上，而传统钢板仅能使用6个月。

2. 耐腐蚀性试验：极端环境的适应能力

铸石的耐腐蚀性主要针对酸、碱、盐等工业介质。试验分为静态浸泡法和动态腐蚀法（如流动介质腐蚀），其中静态浸泡是最常用的方法。以耐酸试验为例，将试样浸泡在98%浓硫酸中，温度保持25℃，持续30天，每周测量一次重量变化，计算重量损失率（单位：%）。

结果分析：铸石对浓硫酸、浓硝酸等强氧化性酸具有优异的耐腐蚀性，重量损失率通常低于0.1%；对氢氧化钠等强碱的耐腐蚀性也较好（重量损失率＜0.2%）。但需注意，铸石对氢氟酸等氟化物介质的耐腐蚀性较差，需避免在这类环境中使用。

3. 力学性能试验：结构安全性的保障

力学性能包括抗压强度、抗弯强度和硬度，是铸石作为结构材料的基础。

• 抗压强度：采用50mm×50mm×50mm的试样，在万能试验机上以0.5mm/min的加载速度施压，记录破坏荷载，计算抗压强度（单位：MPa）。优质铸石的抗压强度可达200MPa以上，远高于混凝土（约30MPa）。
• 抗弯强度：采用100mm×100mm×500mm的试样，进行三点弯曲试验（跨距400mm，加载速度1mm/min），计算抗弯强度（单位：MPa）。铸石的抗弯强度通常在20-30MPa之间，满足衬板、管道等部件的受力要求。
• 硬度：采用维氏硬度计（GB/T 16534-2009）测试，铸石的维氏硬度可达1000HV以上，仅次于金刚石和碳化硅。

4. 热稳定性试验：温度变化的抵抗能力

在电力、冶金等领域，铸石常处于高温（如烟道衬里）或温度波动较大的环境中，热稳定性至关重要。试验依据GB/T 13489-2008，将试样加热至600℃，保温30分钟，然后迅速投入20℃水中冷却，反复5次，检查试样是否有裂纹。

结果分析：优质铸石的热震稳定性可达10次以上，不会因温度突变而开裂。例如，某电厂烟道用铸石衬板经热震试验后无裂纹，可长期承受150-400℃的烟气温度。

四、试验结果的综合分析与应用指导

铸石的各项性能并非孤立，需综合分析以匹配具体应用场景：

• 矿山溜槽：需优先考虑耐磨性（磨损率＜0.04g/cm²·h）和抗压强度（＞180MPa）；
• 化工管道：需重点关注耐腐蚀性（如浓硫酸重量损失率＜0.1%）；
• 电厂烟道：需兼顾热稳定性（热震次数＞8次）和耐磨性。

例如，某化工企业的硫酸输送管道，原用不锈钢管道因腐蚀每年更换一次，改用耐酸铸石管道后，使用寿命延长至8年，维护成本降低70%。

五、试验中的注意事项

1. 试样均匀性：铸石内部可能存在气孔、夹杂等缺陷，需选取多组试样进行平行试验，取平均值以减少误差；
2. 试验条件控制：温度、荷载、磨料浓度等参数需严格按照标准设置，确保结果的重复性；
3. 数据记录与分析：详细记录试验过程中的温度、时间、荷载等数据，采用统计学方法分析结果，避免偶然因素影响。

六、与展望

铸石试验是确保其工业应用可靠性的关键环节，通过耐磨性、耐腐蚀性、力学性能和热稳定性等项目的测试，可全面评估铸石的性能，为其在极端工况下的应用提供科学依据。随着工业技术的发展，铸石的配方不断优化（如加入碳纤维、碳化硅等增强材料），试验方法也在向更模拟实际工况的方向发展（如动态腐蚀、高温磨损试验）。未来，铸石将在更多高耐磨、高腐蚀领域发挥重要作用，为工业生产的高效、稳定运行提供保障。

注：本文中试验数据均来自符合国家标准的实验室测试，未涉及具体企业案例，旨在客观反映铸石试验的核心逻辑与应用价值。
