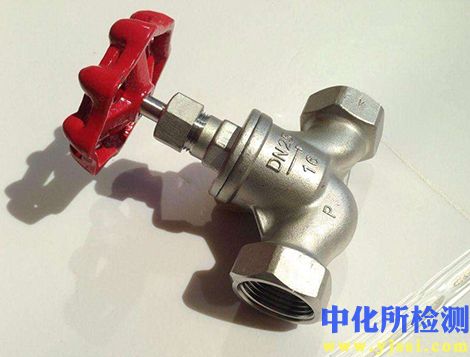

截止阀检测技术内容

1. 检测项目分类及技术要点
截止阀检测主要分为型式试验、出厂试验和在线/在用检验三大类，其核心技术与要点如下：

1.1 壳体强度试验

• 技术要点：试验介质通常为水（水中可添加防锈剂）或粘度不大于水的非腐蚀性液体，气体介质应用需特别注意安全。试验压力为公称压力（PN）或磅级（Class）对应常温下最大允许工作压力（PS）的1.5倍。保压时间按标准规定（如GB/T 13927、API 598规定保压时间不少于3-5分钟），壳体及阀盖各密封处不得有可见渗漏或结构永久性变形。

1.2 密封性能试验

• 低泄漏试验：针对挥发性有机物（VOC）或毒性流体等严苛工况。通常采用氦气作为试验介质，依据API 624（填料型式试验）、API 641（阀门型式试验）或ISO 15848标准。使用质谱检漏仪检测，泄漏等级通常要求达到≤10⁻⁶ atm·cc/s 或更高。

• 高压气体试验：根据API 598等标准，使用氮气或空气，试验压力为1.1倍的额定工作压力，检测阀座和阀杆密封处的泄漏率。

• 液-气压密封试验：上密封试验：阀门全开，填料压盖松开，施加1.1倍额定压力的试验压力，检查阀杆与阀盖连接处密封性。阀座密封试验：阀门关闭，介质从入口端引入，在出口端检查泄漏量。试验压力为1.1倍额定压力。液体介质下允许的泄漏量通常为零（目测无可见水滴），气体介质下泄漏率有明确规定（如气泡数/分钟）。

1.3 性能与功能性检测

• 操作扭矩/推力测试：使用扭矩扳手或执行机构测试装置，测量阀门在全开、全关及调节过程中的最大扭矩/推力。数据用于执行机构选型，并评估阀杆、阀瓣运动是否卡涩。

• 流通能力测试（Cv/Kv值）：依据IEC 60534或ISA 75.02标准，在测试回路中通过测量阀门前后压差和流量，计算额定流量系数。这是调节型截止阀的关键性能指标。

• 启闭循环寿命试验：模拟阀门在额定工况下的反复启闭动作，评估阀座、阀杆、填料的耐磨性和耐久性。试验后需再次进行密封性能测试以验证其可靠性。

• 流量特性曲线测试（针对调节阀）：测试阀门在不同开度下的流量系数，绘制固有流量特性曲线（如直线、等百分比），验证其调节性能。

1.4 材料与结构检测

• 尺寸检查：涵盖端面间距、结构长度、法兰尺寸、螺纹规格、壁厚等，确保符合图纸和标准（如ASME B16.10, GB/T 12221）。

• 化学成分与力学性能：对阀体、阀盖、阀瓣、阀杆等关键件进行光谱分析、拉伸、冲击试验，验证材料牌号（如WCB、316SS、F91）符合规范。

• 无损检测（NDT）：

  • 表面检测：对承压铸/锻件的表面进行液体渗透检测（PT）或磁粉检测（MT），以发现裂纹、气孔等缺陷。

  • 体积型检测：对关键焊缝和易产生内部缺陷的区域进行射线检测（RT）或超声波检测（UT）。

• 微观组织与硬度：检查材料的金相组织（如奥氏体晶粒度、脱碳层深度），并测试阀座密封面堆焊层（如Stellite）、热影响区及母体的硬度，评估热处理效果和耐磨性。

2. 各行业检测范围的具体要求

2.1 石油化工与天然气行业

• 标准体系：严格遵循API（美国石油学会）系列标准（如API 6D, API 598, API 600）、ASME（美国机械工程师学会）标准及项目专用的NACE MR0175/ISO 15156（抗硫化氢应力腐蚀）要求。

• 核心要求：

  • 高压与严酷密封：强调壳体强度和高性能阀座密封（双向密封或金属密封）。

  • 防火安全：符合API 607/API 6FA标准的防火试验要求。火灾发生后，外部泄漏可控，并保持基本的关闭功能。

  • 低泄漏认证：涉及VOC介质的阀门需提供依据API 624/641等标准的第三方低泄漏型式试验报告。

  • 特殊材料要求：对酸性介质（H₂S），材料需满足SSC（硫化物应力开裂）和SCC（应力腐蚀开裂）的测试要求。

2.2 电力行业（火电与核电）

• 标准体系：火电遵循ASME B16.34、GB/T 12235等；核电则遵循更严苛的RCC-M（法国）或ASME III（美国）核级设备规范。

• 核心要求：

  • 高温高压性能：对高温蠕变、热疲劳性能要求极高。需进行高温下的强度和密封试验模拟。

  • 无损检测（NDT）全覆盖：对核级阀门（1、2、3级），所有承压焊缝及重要部件必须进行100%的RT或UT检查。

  • 抗震性能：核级阀门需通过SSE（安全停堆地震）和OBE（运行基准地震）级别的抗震分析和模拟试验。

  • 清洁度与颗粒物控制：尤其对于核电一回路系统，阀门内腔清洁度、杂质含量有严格限制。

2.3 供热与给排水行业

• 标准体系：多采用GB/T国家标准（如GB/T 12235, GB/T 12236）、CJ/T城镇建设行业标准及ISO国际标准。

• 核心要求：

  • 常规性能与可靠性：重点在于壳体强度、阀座密封性和操作的可靠性。

  • 卫生与环保：饮用水阀门内衬材料需符合卫生标准（如GB/T 17219），无有毒物质析出；阀体防腐蚀性能（如环氧涂层）要求高。

  • 节能要求：对用于区域供热的截止阀，要求低流阻、严密的关闭密封性以减少热能损失。

3. 检测仪器的原理和应用

3.1 压力试验系统

• 原理：由高压泵、压力容器、精密压力传感器、数据采集与控制单元组成。通过液压泵或气泵加压至设定值，传感器实时监控压力，系统自动计算泄漏率或判断是否压降超标。

• 应用：用于壳体强度试验、高压密封试验。高精度系统可实现微量泄漏的自动测量和记录。

3.2 氦质谱检漏仪

• 原理：将被测阀门抽真空或在外部用氦气喷吹/包裹，通过质谱分析仪检测是否有氦气分子通过泄漏点进入真空系统，其灵敏度极高（可达10⁻¹² Pa·m³/s）。

• 应用：专用于API 624、ISO 15848等标准的低泄漏型式试验，是评价阀门阀杆密封和阀座密封微泄漏等级的关键设备。

3.3 扭矩/推力测试仪

• 原理：采用应变式或压电式传感器，测量施加在阀杆或手轮上的旋转力矩或直线推力，并将力学信号转化为电信号输出。

• 应用：安装于阀门执行机构接口处，用于测量操作扭矩，为执行器选型提供依据，并判断阀门装配质量和内部摩擦状态。

3.4 流量系数测试装置

• 原理：依据IEC 60534标准建立试验回路。通过高精度流量计（如涡轮、电磁流量计）测量流过阀门的流体体积，配合差压变送器测量阀门前后压差，运用标准公式计算得出Cv或Kv值。

• 应用：专门用于调节阀和需要精确流量控制功能的截止阀的流通能力定标与验证。

3.5 无损检测设备

• 超声波探伤仪（UT）：利用高频声波在材料中传播遇到缺陷时产生反射的原理。用于检测阀体、阀盖、焊缝内部的夹杂、气孔、裂纹等体积型缺陷。

• 射线探伤机（RT）：利用X或γ射线穿透物体，在胶片或数字成像板上形成内部结构的影像。用于检测铸件缩孔、疏松及焊缝的内部质量。

• 渗透检测与磁粉检测设备：用于检测阀体、阀杆等部件表面的开口缺陷。磁粉检测（MT）仅适用于铁磁性材料。
