蓄热体检测：原理、方法与应用价值探析

一、引言

在能源短缺与低碳转型的背景下，蓄热技术作为一种高效的能源存储与回收手段，广泛应用于工业炉窑、太阳能热发电、余热回收等领域。蓄热体作为蓄热系统的核心组件，其性能直接决定了系统的能量转换效率、运行稳定性及使用寿命。然而，蓄热体在长期服役过程中，会因热应力、介质腐蚀、机械磨损等因素导致性能退化，因此，科学、系统的检测是保障蓄热系统可靠运行的关键环节。本文从蓄热体的基本特性出发，探讨其检测的核心内容、常用方法及应用价值，为相关行业的技术人员提供参考。

二、蓄热体的基本概念与应用场景

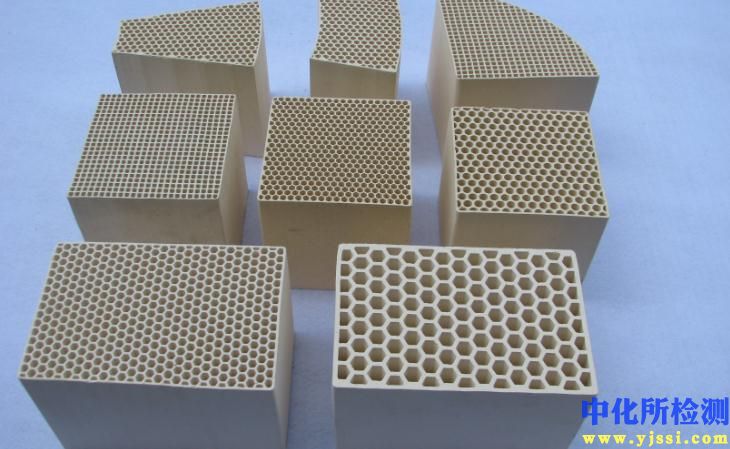

蓄热体是一种能够吸收、存储并释放热能的功能材料，其工作原理基于材料的热容量（比热容）和相变特性（如相变材料）。常见的蓄热体类型包括陶瓷蓄热体（如蜂窝陶瓷、氧化铝球）、金属蓄热体（如钢球、铜盘管）、相变蓄热体（如石蜡、熔盐）及复合蓄热体（如陶瓷-金属复合材料）。

蓄热体的应用场景涵盖多个领域：

• 工业炉窑：如钢铁厂加热炉、玻璃窑炉的余热回收，通过蓄热体存储高温烟气的热量，预热助燃空气，提高燃烧效率；
• 太阳能热发电：利用蓄热体存储太阳辐射能，解决太阳能间歇性问题，保障发电系统连续运行；
• 建筑节能：通过相变蓄热体调节室内温度，减少空调系统能耗；
• 新能源汽车：利用蓄热体回收发动机余热，预热座舱或电池，提升能源利用率。

三、蓄热体检测的重要性

蓄热体的性能退化会导致以下问题：

1. 能量效率下降：如陶瓷蓄热体孔隙率降低会减少传热面积，导致蓄热/放热速度减慢，余热回收率下降；
2. 运行安全隐患：如金属蓄热体腐蚀或相变蓄热体泄漏，可能引发设备故障或安全事故；
3. 使用寿命缩短：如抗热震性差的蓄热体在温度循环中易开裂，导致提前报废。

因此，定期检测蓄热体的性能，及时发现问题并采取措施（如更换、修复），是保障系统高效、安全运行的必要手段。

四、蓄热体检测的核心项目与指标

蓄热体的检测项目需覆盖物理性能、热性能、化学性能及使用寿命评估四大类，具体指标如下：

（一）物理性能检测

物理性能是蓄热体的基础特性，直接影响其机械强度、传热效率及抗磨损能力。

1. 孔隙率：指蓄热体内部孔隙体积与总体积的比值，是衡量其传热面积的关键指标。孔隙率越高，传热面积越大，蓄热/放热效率越高，但机械强度可能下降。常用检测方法包括压汞法（适用于微孔材料）、吸水率法（适用于多孔陶瓷）及图像分析法（通过显微图像计算孔隙率）。
2. 机械强度：包括抗压强度、抗折强度及耐磨性，反映蓄热体抵御机械载荷（如装填压力、颗粒碰撞）的能力。检测方法为万能材料试验机（施加压力或弯曲载荷，记录破坏时的力值）、磨损试验机（通过摩擦介质测试质量损失率）。
3. 几何尺寸：如蜂窝陶瓷的孔密度（孔数/单位面积）、孔道直径，金属蓄热体的球径、盘管间距等，直接影响流体（烟气、空气）的流动阻力和传热效率。检测方法为游标卡尺、显微镜或激光测径仪。

（二）热性能检测

热性能是蓄热体的核心指标，决定了其蓄热能力和传热速度。

1. 比热容（C_p）：单位质量材料温度升高1℃所需的热量，反映蓄热体的蓄热容量。比热容越大，蓄热量越多。检测方法包括差示扫描量热法（DSC）（通过测量样品与参比物的热量差计算比热容）、量热计法（直接测量样品吸收的热量）。
2. 导热系数（λ）：材料传导热量的能力，影响蓄热体的传热速度。导热系数越大，热量传递越快，蓄热/放热响应时间越短。检测方法包括防护热板法（适用于稳态导热，精度高）、热线法（适用于非稳态导热，快速便捷）、激光闪射法（适用于高温材料，如陶瓷、金属）。
3. 蓄热密度：单位体积或单位质量蓄热体的蓄热量，计算公式为“比热容×温度变化范围×密度”（显热蓄热体）或“相变潜热×相变材料含量”（相变蓄热体）。该指标直接反映蓄热体的能量存储能力，是系统设计的关键参数。

（三）化学性能检测

化学性能反映蓄热体在服役环境中的稳定性，避免因化学反应导致性能退化。

1. 抗热震性：指材料在温度急剧变化（如加热-冷却循环）时抵御开裂的能力，是陶瓷蓄热体的重要指标。检测方法为循环热震试验（将样品加热至指定温度，快速浸入冷水或空气中冷却，记录开裂次数或质量损失率）。
2. 抗腐蚀性能：指蓄热体抵御介质（如烟气中的SO₂、NOₓ，熔盐中的金属离子）腐蚀的能力。检测方法包括浸泡试验（将样品浸入腐蚀介质，定期测量质量变化或表面形貌）、电化学腐蚀测试（通过极化曲线评估腐蚀速率）。
3. 热稳定性：指材料在长期高温下的结构稳定性，如相变蓄热体的相变温度、相变潜热是否随循环次数下降，陶瓷蓄热体是否发生烧结（晶粒长大、孔隙率降低）。检测方法为热重分析（TGA）（测量样品质量随温度的变化）、多次相变循环试验（记录相变参数的变化）。

（四）使用寿命评估

使用寿命是蓄热体的综合性能指标，需结合物理、热、化学性能的退化情况进行预测。常用方法包括：

1. 加速寿命试验：通过提高温度、增加循环次数等方式，模拟蓄热体的长期服役环境，快速评估其寿命；
2. 性能退化模型：基于检测数据建立数学模型（如指数退化模型、线性退化模型），预测性能随时间的变化趋势；
3. 现场运行数据监测：通过安装传感器（如温度传感器、振动传感器），实时监测蓄热体的温度分布、振动情况，判断其运行状态。

五、蓄热体检测的常用方法与标准

蓄热体的检测需遵循相关标准，确保结果的准确性和可比性。以下是常见的检测方法及对应的标准：

六、蓄热体检测的流程

蓄热体的检测流程通常包括以下步骤：

1. 取样：从运行中的蓄热系统中选取具有代表性的样品（如不同位置、不同服役时间的蓄热体），避免选取破损或污染严重的样品；
2. 样品制备：根据检测项目要求，对样品进行切割、打磨、清洗（如去除表面附着物），确保样品尺寸符合仪器要求；
3. 检测前处理：如干燥处理（去除样品中的水分，避免影响孔隙率、比热容等指标）、恒温处理（使样品温度与环境一致，减少测量误差）；
4. 测试操作：按照标准方法操作检测仪器，记录试验数据（如压力、温度、时间、质量等）；
5. 数据处理：对试验数据进行统计分析（如计算平均值、标准差），剔除异常值；
6. 报告编制：出具检测报告，内容包括样品信息、检测项目、试验方法、结果分析、及建议（如是否需要更换蓄热体）。

七、蓄热体检测的应用案例

案例1：工业炉余热回收系统蓄热体检测

某钢铁厂加热炉采用蜂窝陶瓷蓄热体回收烟气余热，运行3年后发现余热回收率从85%下降至70%。通过检测发现：

• 蓄热体孔隙率从35%降至22%（因长期高温烧结导致孔隙堵塞）；
• 导热系数从1.2 W/(m·K)降至0.8 W/(m·K)（传热效率下降）；
• 抗热震性下降，样品在10次热震循环后出现开裂（因晶粒长大导致脆性增加）。

根据检测结果，该厂更换了新型高孔隙率、高抗热震性的蜂窝陶瓷蓄热体，余热回收率恢复至83%，每年节约燃气成本约120万元。

案例2：太阳能热发电站相变蓄热体检测

某太阳能热发电站采用熔盐相变蓄热体存储能量，运行2年后发现蓄热时间从12小时缩短至8小时。检测结果显示：

• 熔盐的相变潜热从200 kJ/kg降至150 kJ/kg（因多次相变循环导致熔盐降解）；
• 熔盐中氯离子含量增加（因腐蚀管道导致），加速了蓄热体的腐蚀。

针对问题，电站更换了耐腐蚀的熔盐品种，并增加了熔盐净化系统，蓄热时间恢复至11小时，保障了发电系统的连续运行。

八、与展望

蓄热体检测是保障蓄热系统高效、安全运行的重要手段，其核心是通过对物理、热、化学性能及使用寿命的评估，及时发现性能退化问题。随着蓄热技术的不断发展，未来检测技术将向非破坏性检测（如超声检测、红外热成像）、在线监测（如光纤传感器实时监测温度、孔隙率）及智能诊断（如机器学习预测性能退化）方向发展，进一步提高检测效率和准确性。

对于企业而言，建立定期检测制度，结合检测结果优化蓄热体的选型和维护，不仅能提高能源利用率、降低运行成本，还能提升系统的可靠性和安全性，为实现“双碳”目标提供有力支撑。
