电刷检测：保障电气设备可靠运行的关键环节

在电机、发电机、励磁机等旋转电气设备中，电刷扮演着“动静连接桥梁”的核心角色——它既要将静止电路的电流传导至旋转部件（如换向器或集电环），又要在直流电机中实现电流换向，确保设备稳定运行。然而，作为易损部件，电刷的性能退化或失效可能引发火花过大、接触不良、设备停机甚至烧毁等严重问题。因此，定期、规范的电刷检测是预防电气故障、延长设备寿命的关键环节。

一、电刷的基本角色与材质特性

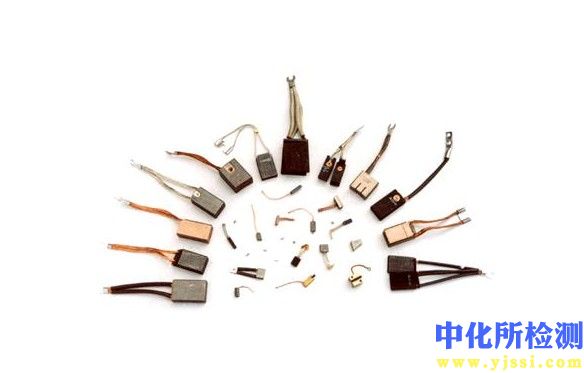

电刷的核心功能是传导电流与实现换向/集电，其性能直接取决于材质选择：

• 石墨电刷：由天然石墨或人造石墨制成，具有良好的润滑性、耐磨性和换向性能，适用于低压、中速电机（如普通异步电机）。
• 金属石墨电刷：添加铜、银等金属粉末（如铜石墨、银石墨），导电性强、载流能力大，适用于高压、大电流设备（如同步发电机、直流电动机）。
• 碳刷：通俗说法，通常指石墨基电刷，强调其碳质成分。

无论哪种材质，电刷都需要与换向器/集电环保持稳定接触，同时承受摩擦磨损、电流热效应等考验。

二、电刷常见失效模式及危害

电刷失效是旋转电气设备的主要故障源之一，常见模式包括：

1. 磨损过度：
   电刷长度因摩擦缩短至极限（通常为原长的1/3以下），导致弹簧压力不足、接触不良。原因可能是弹簧压力过大、换向器表面粗糙、负载长期过载或材质耐磨性差。
2. 接触不良：
   电刷与换向器/集电环之间存在间隙或氧化层，导致接触电阻增大（超过0.1Ω，具体以设备说明书为准），引发局部过热、火花增大。常见原因包括表面积碳、氧化、灰尘污染或刷握松动。
3. 火花异常：
   直流电机换向时出现超过1.5级的火花（按GB/T 755-2019标准，1.5级为允许的最大火花，表现为淡蓝色小火花），或同步电机集电环处出现黄色、白色强火花。原因可能是换向器片间绝缘损坏、电刷位置偏移、电流过载或磁场不平衡。
4. 电刷碎裂：
   电刷出现裂纹、断裂，多因安装时用力过猛、刷握尺寸不符、设备振动过大或材质脆性过高（如石墨纯度不足）。
5. 弹簧失效：
   刷握弹簧疲劳松弛，导致压力下降（低于0.15MPa），或弹簧过硬（超过0.3MPa），加速电刷磨损。

三、电刷检测的核心项目与方法

电刷检测需结合外观检查、参数测量与性能验证，以下是关键项目及操作规范：

1. 外观目视检查

• 磨损状态：用游标卡尺测量电刷剩余长度（从刷握顶部到电刷底部的距离），对比设备规定的磨损极限（如原长的1/3），超过极限需更换。
• 表面缺陷：检查电刷是否有裂纹、掉块、烧蚀（表面发黑、熔化）或污染（积碳、灰尘）。若表面有轻微氧化，可用00号细砂纸打磨；若有严重烧蚀，需更换电刷并检查换向器表面。
• 刷握状态：观察刷握是否松动、变形，电刷在刷握内是否能自由滑动（间隙应为0.1-0.3mm，过大易导致电刷跳动，过小易卡滞）。

2. 接触状态检测

• 温度监测：用红外测温仪测量电刷与换向器/集电环的接触区域温度，正常温度应低于80℃（因设备而异）。若温度超过100℃，说明接触电阻过大，需清理表面或调整压力。
• 接触电阻测量：断开电源，用万用表（欧姆档）测量电刷与换向器之间的电阻，应符合设备说明书要求（如小型电机≤0.1Ω，大型电机≤0.05Ω）。若电阻超标，需打磨电刷接触面或更换电刷。

3. 弹簧压力检测

• 使用弹簧测力计测量刷握弹簧对电刷的压力（将测力计一端固定在刷握上，另一端拉住电刷，读取弹簧压缩时的力值）。压力范围通常为0.15-0.3MPa（具体以设备制造商规定为准）：
  • 压力过小（＜0.15MPa）：电刷易跳动，接触不良；
  • 压力过大（＞0.3MPa）：加速电刷磨损，增加换向器表面损耗。

4. 火花检测

• 目视观察：在设备空载或轻载运行时，观察电刷与换向器/集电环接触处的火花：
  • 正常：淡蓝色小火花（1级或1.5级），无持续火花；
  • 异常：黄色、白色强火花（2级及以上），或火花覆盖整个电刷宽度。
• 仪器检测：对于大型设备，可使用火花检测仪（如高频火花探测器）定量分析火花强度，避免人为判断误差。

5. 材质性能验证（实验室）

• 对于批量更换的电刷，可送实验室检测硬度（洛氏硬度计）、电阻率（四探针法）、耐磨性（磨损试验机）等参数，确保材质符合设计要求（如金属石墨电刷的铜含量应≥60%）。

四、电刷检测的关键要点

1. 定期性：根据设备运行环境（如灰尘、湿度）和负载情况，制定检测周期（如每月1次，或每运行500小时1次）。连续运行的设备需增加检测频率。
2. 针对性：不同设备的检测重点不同：
   • 直流电机：重点检查换向火花、电刷磨损均匀性；
   • 同步发电机：重点检查集电环接触电阻、弹簧压力；
   • 励磁机：重点检查电刷与滑环的温度、表面污染情况。
3. 环境适配：在灰尘大、湿度高的环境中，需增加电刷清洁频率（用压缩空气吹去表面灰尘，或用酒精擦拭）；在高温环境中，需加强温度监测，防止电刷因热膨胀导致卡滞。
4. 数据追溯：建立电刷检测台账，记录每次检测的剩余长度、弹簧压力、接触电阻、温度、火花等级等数据，通过趋势分析预判失效（如磨损量逐月增加，可能说明负载过大或材质问题）。

五、电刷维护与更换建议

1. 清洁维护：
   • 定期用压缩空气（压力≤0.2MPa）吹去电刷与刷握间的灰尘；
   • 若换向器/集电环表面有氧化层或积碳，可用00号细砂纸打磨（注意不要破坏表面光洁度），打磨后用酒精擦拭干净。
2. 压力调整：
   • 若弹簧压力不足，可更换弹簧或调整弹簧压缩量（如旋转弹簧座）；
   • 若压力过大，可适当减少弹簧压缩量或更换 softer 弹簧（需符合设备要求）。
3. 电刷更换：
   • 更换时需选用同一材质、同一规格的电刷（如原电刷为铜石墨，不得更换为纯石墨）；
   • 新电刷需打磨接触面，使其与换向器/集电环贴合（接触面≥80%），打磨方法：将电刷放入刷握，用砂纸贴在换向器表面，来回拉动电刷，直到接触面呈均匀的暗灰色；
   • 更换后需空载试运行30分钟，观察火花、温度是否正常，确认无误后再带负载运行。

结语

电刷检测是旋转电气设备预防性维护的重要组成部分，通过定期检查可提前发现磨损、接触不良等问题，避免因电刷失效引发的设备停机或烧毁事故。无论是现场维护人员还是设备管理人员，都应重视电刷检测的规范性与周期性——毕竟，一个小小的电刷，可能决定着整个设备的运行可靠性。

做好电刷检测，就是为电气设备的“心脏”保驾护航。
