生坯测试：陶瓷制品的“产前体检”

清晨的陶瓷厂里，刚从成型线上下来的坯体整齐排列在传送带上，表面还带着几分潮湿的质感。这些尚未经过高温烧制的“雏形”，即将接受一场关键的“体检”——生坯测试。对于陶瓷生产而言，这道环节如同产品诞生前的“风险排查”，能提前暴露坯体中的潜在问题，避免其进入烧制环节后造成不可逆的损失。

一、什么是生坯测试？

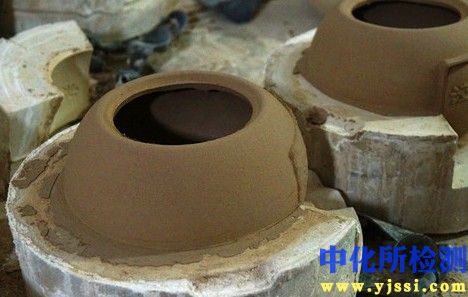

生坯，是陶瓷制品在成型（如注浆、压坯、 extrusion 等工艺）后、烧制前的中间状态，由黏土、长石、石英等坯料混合成型而成。此时的坯体尚未发生理化反应，质地疏松、强度较低，但已具备最终产品的基本形态。
生坯测试，就是通过一系列物理、力学及外观检测，评估坯体的质量是否符合后续烧制要求。其核心目标是：筛选出不合格坯体（如裂纹、密度不均、水分超标等），确保进入窑炉的坯体具备稳定的烧制性能。

二、生坯测试的核心项目

生坯测试的项目需根据产品类型（如餐具、瓷砖、卫浴洁具）调整，但常见的核心测试包括以下几类：

1. 强度测试：衡量坯体的“抗造能力”

生坯的强度直接决定了其在搬运、储存及入窑过程中的破损率。常见的强度测试包括：

• 抗折强度：用万能试验机施加弯曲力，测试坯体承受弯曲的能力（如瓷砖生坯需能承受传送带上的摩擦）；
• 抗压强度：测试坯体承受垂直压力的能力（如压坯成型的餐具生坯需能承受堆叠压力）。
  若生坯强度过低，可能在搬运时断裂，或在窑炉中因自重变形。

2. 密度与孔隙率：影响烧制后的致密度

密度（体积密度）指坯体质量与体积的比值，孔隙率则是坯体中孔隙体积占总体积的比例。两者通常用**排水法（阿基米德原理）**测试：将生坯称重后浸入水中，通过排开水的体积计算体积，再计算密度和孔隙率。

• 孔隙率过高：烧制时坯体吸水过快，易导致表面裂纹；
• 孔隙率过低：可能影响 glaze（釉料）的附着，导致釉面缺陷。

3. 水分含量：控制烧制时的收缩变形

生坯中的水分主要来自成型过程（如注浆成型需加水调浆），水分含量直接影响烧制时的收缩率。测试方法包括：

• 干燥箱法：将生坯置于 105℃ 烘箱中烘干至恒重，计算水分损失率；
• 快速水分仪：通过红外或卤素加热快速测定水分，适用于生产线实时检测。
  水分过高：烧制时水分快速蒸发，坯体易出现“炸坯”（裂纹）；
  水分过低：坯体过于干燥、脆性增加，成型后易破损。

4. 尺寸精度：确保最终产品的一致性

生坯的尺寸偏差会在烧制后放大（陶瓷烧制通常有 5%-15% 的收缩率），因此需严格控制生坯尺寸。测试工具包括：

• 游标卡尺、千分尺：测量简单尺寸（如餐具的直径、厚度）；
• 三维扫描仪：扫描复杂形状（如卫浴洁具），获取精准的 3D 尺寸数据。
  若生坯尺寸偏差过大，烧制后产品可能不符合设计要求（如瓷砖拼接缝隙不均）。

5. 缺陷检测：排查表面与内部问题

生坯的缺陷（如裂纹、气泡、杂质）会在烧制后被放大，甚至导致产品报废。检测方法包括：

• 目视检查：人工识别表面明显缺陷（如裂纹、杂质）；
• 机器视觉：通过摄像头捕捉坯体图像，用算法识别微裂纹、气泡等细微缺陷（效率是人工的 5-10 倍）；
• 探伤技术：用超声波或 X 射线检测内部裂纹（如大型陶瓷器件的生坯）。

三、生坯测试的意义：从“事后补救”到“事前预防”

生坯测试的价值，在于将质量控制前移，避免不合格坯体进入烧制环节。具体而言，其意义包括：

1. 降低生产成本

烧制环节是陶瓷生产中成本最高的环节之一（燃料、窑炉损耗、时间成本）。若生坯不合格（如裂纹）进入窑炉，烧制后会直接报废，造成原料、燃料及时间的浪费。据统计，完善的生坯测试可减少 20%-30% 的烧制报废率。

2. 提高产品质量稳定性

生坯的质量直接决定了最终产品的性能（如强度、密度、釉面效果）。通过生坯测试，可确保每一批坯体都符合标准，避免因生坯问题导致的产品批次差异（如某批瓷砖因生坯孔隙率过高，烧制后吸水率超标）。

3. 优化生产工艺

生坯测试的数据能反映生产工艺中的问题。例如：

• 若生坯水分含量持续偏高，可能是成型环节的加水量过多，需调整注浆或压坯工艺；
• 若生坯强度过低，可能是坯料的黏结剂（如黏土）比例不足，需调整坯料配方。

四、生坯测试的挑战与趋势

传统生坯测试存在诸多局限：人工检测效率低、误差大；破坏性测试（如强度测试）会浪费坯体；离线测试无法实时监控生产线状态。随着技术发展，生坯测试正朝着自动化、智能化、非破坏性方向演进：

1. 在线自动化检测

在成型线末端安装在线检测系统（如机器视觉、传感器），实时检测生坯的尺寸、缺陷、水分等指标。不合格品可通过机械手自动剔除，实现“检测-筛选”一体化，大幅提高生产效率。

2. 非破坏性测试技术

超声波检测：通过声波反射判断生坯内部是否有裂纹；
红外检测：通过红外成像分析生坯的水分分布（避免局部水分过高）；
X 射线检测：用于检测生坯内部的杂质或气孔（如高端陶瓷器件）。
这些技术无需破坏坯体，可实现“全检”而非“抽样检测”。

3. 智能化数据 analytics

利用机器学习算法分析生坯测试数据，预测其烧制性能。例如，通过生坯的密度、水分及尺寸数据，预测烧制后的收缩率，提前调整模具尺寸，减少后续加工环节的工作量。

结语：生坯测试是陶瓷质量的“第一道防线”

在陶瓷生产中，生坯测试往往被视为“辅助环节”，但实际上，它是保障产品质量的“第一道防线”。通过生坯测试，企业可提前发现问题、优化工艺、降低成本，最终生产出符合市场需求的高品质陶瓷制品。

随着自动化、智能化技术的融入，生坯测试将不再是“被动检测”，而是成为生产流程中的“智能节点”，为陶瓷行业的高质量发展提供更加强有力的支撑。正如一位陶瓷工程师所说：“生坯测试不是‘挑毛病’，而是在为产品的‘未来’负责。”
