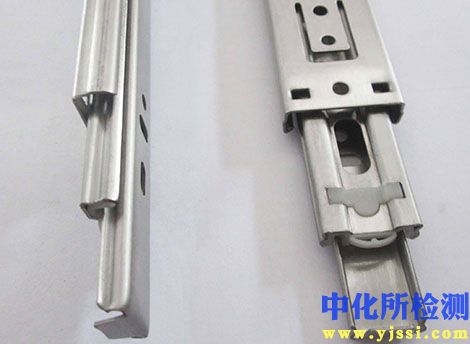

滑轨检测技术内容

1. 检测项目分类及技术要点

滑轨检测旨在评估其功能、性能、可靠性及耐久性，主要项目分类如下：

• 1.1 尺寸与形位公差检测

  • 技术要点：

    • 关键尺寸：行程长度、安装孔距、截面高度/宽度、滚道间距。通常使用游标卡尺、千分尺、高度规及三坐标测量机（CMM）进行测量，精度要求通常为±0.01mm至±0.1mm，视产品等级而定。

    • 形位公差：直线度、平行度、平面度。核心是滑块的运行轨迹与安装基准面的偏差。采用精密水平仪、自准直仪或激光干涉仪测量，直线度误差一般要求≤0.01-0.05mm/1000mm。

    • 配合间隙：滑块与滑轨之间的径向和轴向游隙。通过专用检具或百分表测量，过紧导致运行阻力大，过松则影响刚性和精度。

• 1.2 运行性能检测

  • 技术要点：

    • 运行阻力（推拉力）：使用推拉力计或配备力传感器的测试机，在恒定速度下测量启动与运行全程的力值变化。优质滑轨要求阻力小（通常小于额定负载的1-2%）、平稳均匀。

    • 运行平稳性与异响：在消音室或使用声级计，在额定负载下以不同速度运行，评估有无卡滞、爬行及异常噪音。主观评价结合客观分贝值（如≤45dB(A)）判定。

    • 同步性（对于多节滑轨）：检测各节延伸是否同步。采用位移传感器对比各节位移量，允许误差通常小于总行程的1-2%。

• 1.3 力学与耐久性检测

  • 技术要点：

    • 静态负载能力：包括垂直向下静载、横向静载及纵向静载。在万能材料试验机上加载至规定值（如额定负载的1.5-3倍）并保持一定时间，检测永久变形量（要求≤0.1-0.3mm）和结构完整性。

    • 动态耐久性（寿命测试）：模拟实际使用工况。在专用疲劳试验机上，施加额定负载或交变负载，以规定速度（如10-30次/分钟）进行往复循环。记录直至出现功能失效（如阻力激增、异响、卡死）或达到预设循环次数（如5万、10万、20万次）时的状态。定期监测运行阻力和磨损情况。

    • 强度与刚性（挠度）：在滑轨跨距中央施加负载，用百分表或位移传感器测量其弹性变形量（挠度）。刚性要求高的应用（如精密机床）挠度需≤0.01mm/N。

• 1.4 表面质量与材料检测

  • 技术要点：

    • 表面处理：涂层厚度（采用涂层测厚仪）、硬度（划痕或铅笔硬度测试）、附着力（百格法）、耐腐蚀性（中性盐雾试验，如72小时无红锈）。

    • 材料特性：基础材料的化学成分（光谱分析）、机械性能（硬度、抗拉强度，取样测试）。

    • 清洁度与润滑：检查润滑脂填充量、均匀度及有无污染物。

2. 各行业检测范围的具体要求

• 2.1 家具行业（抽屉、键盘轨等）

  • 核心要求：安全性、耐久性、手感、噪音控制。

  • 具体检测范围：

    • 负载测试：静载通常为34kg/45kg/68kg等标准等级；动态耐久测试依据BIFMA（办公家具）等标准，循环次数从1万次（家用）到10万次（商用）不等。

    • 安全性：重点检测滑轨的防脱落功能（全拉出止位）、缓冲闭合性能、承重下的下垂量。

    • 儿童安全：特定产品需满足防止意外拉脱导致倾倒的风险。

• 2.2 工业与自动化领域（直线导轨、滚珠/滚柱滑轨）

  • 核心要求：高精度、高刚性、高可靠性、长寿命。

  • 具体检测范围：

    • 精度等级：依据ISO或JIS标准分为普通级（C）、高级（H）、精密级（P）、超精密级（UP）等。检测运行平行度、定位重复精度（通常要求±1-5µm）、行走平行度。

    • 动态性能：高速运行下的振动与噪音分析，加速度性能测试。

    • 环境适应性：防尘（IP等级测试）、耐腐蚀、高低温环境下的性能变化。

    • 寿命测试：基于额定动负载（C）计算预期寿命（L10），并进行加速寿命验证，循环次数常达数百万至上千万次。

• 2.3 汽车行业（座椅滑轨、发动机盖轨等）

  • 核心要求：极高的安全性、可靠性、疲劳强度及环境耐受性。

  • 具体检测范围：

    • 安全性测试：座椅滑轨需进行强烈的静态过载测试（模拟碰撞惯性力，如20g以上加速度负载）、动态冲击测试、强制解锁测试。

    • 耐久性：模拟上下车及调整动作的疲劳测试，次数通常高达数万至数十万次。

    • 恶劣环境测试：包括高低温循环（-40°C至+85°C）、沙尘、泥水、盐雾腐蚀（远超一般要求，如240小时以上）等复合环境下的功能测试。

    • 操作力与手感：在全程温度范围内，操作力需稳定且符合人机工程学标准。

• 2.4 医疗设备行业（病床、诊疗台滑轨）

  • 核心要求：洁净度、静音、平稳可靠、易于消毒。

  • 具体检测范围：

    • 清洁与消毒耐受性：检测滑轨在反复接触医用酒精、消毒剂后的涂层完整性、防锈能力和润滑脂稳定性。

    • 噪音水平：要求极低，特别是在静音病房环境中，运行噪音需低于30-35dB(A)。

    • 可靠性：需满足医疗设备相关法规（如IEC 60601），进行严格的功能安全与可靠性验证。

3. 检测仪器的原理和应用

• 3.1 几何量计量仪器

  • 三坐标测量机（CMM）：

    • 原理：通过探针接触工件表面，获取空间三维坐标点，经软件计算尺寸、形状和位置公差。

    • 应用：用于滑轨本体、滑块关键尺寸和形位公差的精密检测，建立三维数字化检测报告。

  • 激光干涉仪：

    • 原理：利用激光波长作为标尺，通过干涉条纹变化测量微小的位移或角度变化。

    • 应用：检测高精度直线导轨的运动直线度、俯仰、偏摆等纳米级精度的动态几何误差。

  • 轮廓仪/粗糙度仪：

    • 原理：金刚石触针划过表面，记录垂直方向位移，评估表面微观形貌。

    • 应用：测量滑轨滚道表面粗糙度（Ra值），其对运行平稳性和磨损寿命有直接影响。

• 3.2 力学性能测试仪器

  • 万能材料试验机：

    • 原理：通过伺服电机或液压系统驱动加载头，结合力传感器和位移传感器，实现静态的拉伸、压缩、弯曲等测试。

    • 应用：执行滑轨的静态负载测试、刚性（挠度）测试及材料的力学性能测试。

  • 专用疲劳试验机/滑轨寿命测试机：

    • 原理：模拟实际往复运动，通过电机驱动曲柄连杆或伺服直线电机，可编程控制行程、速度、负载（常配砝码或气动加载），并集成力、位移、温度传感器进行在线监控。

    • 应用：核心用于滑轨的动态耐久性（寿命）测试，记录循环次数与性能退化关系。

• 3.3 表面与分析仪器

  • 盐雾试验箱：

    • 原理：创造含氯化钠的恒温喷雾环境，加速模拟腐蚀条件。

    • 应用：评估滑轨涂层或材质的耐腐蚀性能。

  • 光谱分析仪：

    • 原理：材料受激产生特征光谱，通过分析光谱确定元素成分。

    • 应用：对滑轨原材料进行化学成分的快速无损检测，确保符合材质标准。

• 3.4 综合性能测试仪器

  • 多功能性能测试台：

    • 原理：集成精密运动控制、多轴力传感器、高精度编码器/激光位移传感器、声学传感器及环境模拟装置（温控箱）。

    • 应用：可一站式完成运行阻力、操作力、同步性、噪音、高低温性能等多项综合性能测试，实现自动化数据采集与分析。
