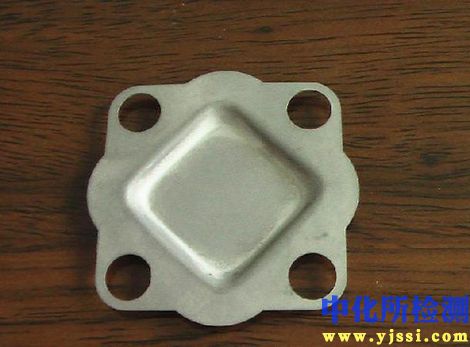

冲压件检测技术内容

1. 检测项目分类及技术要点

冲压件的检测项目可分为四大类：尺寸几何检测、表面质量检测、材料性能检测和功能装配检测。

1.1 尺寸几何检测

• 技术要点：

  • 关键尺寸：孔径、孔位、边距、轮廓度等，通常要求公差在±0.05mm至±0.5mm之间，视产品精度等级而定。

  • 形位公差：平面度、直线度、圆度、位置度、垂直度等。例如，高精度电子件平面度要求常小于0.1mm/m。

  • 截面形状：通过轮廓分析检测翻边高度、弯曲角度（公差常为±0.5°至±1°）、R角大小等。

  • 回弹控制：利用有限元分析（FEA）预测并与实际测量对比，补偿模具设计，是控制几何精度的核心。

1.2 表面质量检测

• 技术要点：

  • 外观缺陷：检测划痕、压痕、锈蚀、麻点等。通常依据标准样件或缺陷标准图册进行视觉比对，量化评估需借助图像分析。

  • 裂纹与起皱：尤其关注折弯、拉伸区域。微裂纹需借助渗透检测或涡流检测，深度灵敏度可达0.01mm。

  • 表面粗糙度：接触式（触针法）与非接触式（白光干涉法）结合，Ra值范围通常控制在0.8μm ~ 6.3μm，影响涂装和耐磨性。

  • 毛刺检测：重点检测冲裁断面，毛刺高度通常要求小于料厚的5%~10%，精密件要求小于0.03mm。

1.3 材料性能检测

• 技术要点：

  • 硬度：使用洛氏（HRB）、维氏（HV）或韦氏硬度计检测，评估加工硬化程度，通常与原材料偏差不超过10%~15%。

  • 厚度与减薄率：关键拉伸区域用超声波测厚仪检测，减薄率一般要求不超过原始料厚的20%~30%，以防开裂。

  • 微观结构：对高强度钢或铝合金，使用金相显微镜检查晶粒变形、孪晶等，确保成形后材料性能符合要求。

1.4 功能装配检测

• 技术要点：

  • 装配匹配：使用检具或三坐标测量机（CMM）进行孔组、搭接面的匹配验证，间隙公差常要求0.1mm~0.3mm。

  • 焊接与铆接可行性：检测定位孔、翻边尺寸，确保后续工艺稳定性。

2. 各行业检测范围的具体要求

2.1 汽车行业

• 要求：强调安全性、一致性及大规模生产下的稳定性。

• 具体范围：

  • 车身覆盖件（如车门、翼子板）：重点检测外观曲面光滑度（A级面）、轮廓尺寸（公差常±0.5mm以内）及匹配间隙。

  • 结构安全件（如A柱、纵梁）：严格检测材料厚度减薄率（≤20%）、硬度及潜在裂纹，需100%无损检测。尺寸公差通常±0.2mm。

  • 底盘件（如控制臂、支架）：高强度钢部件需严格控制回弹和平面度，疲劳强度相关区域需进行金相检查。

  • 标准依据：普遍遵循IATF 16949质量管理体系及VDA（德国汽车工业协会）系列标准。

2.2 电子与通信行业

• 要求：超高精度、微型化及电磁屏蔽性能。

• 具体范围：

  • 屏蔽罩、接插件壳体：尺寸公差严苛，可达±0.02mm；平面度要求高（如≤0.05mm），确保密封与接触。

  • 散热片：需检测鳍片厚度、垂直度及表面接触平整度。

  • 精密引线框架：材料多为铜合金，需检测微小引脚的共面性（如0.05mm范围内）及毛刺（≤0.015mm）。

2.3 家电行业

• 要求：注重外观、装配性和成本控制。

• 具体范围：

  • 外观件（如面板、外壳）：重点检测可见区域的划痕、凹坑、色差及喷涂前的表面清洁度。

  • 结构件（如内胆、支架）：检测折弯角度一致性、孔位精度（公差±0.1mm~±0.3mm），确保批量装配顺畅。

  • 密封件安装部位：相关翻边或槽位的尺寸需严格控制。

2.4 航空航天行业

• 要求：极端可靠性，材料与工艺追溯性要求最高。

• 具体范围：

  • 发动机零件、舱体结构件：采用钛合金、高温合金等，100%进行荧光渗透检测或X射线检测以排查微米级裂纹。

  • 尺寸检测：公差带窄，广泛使用激光跟踪仪、工业CT进行三维尺寸验证与壁厚分析。

  • 残余应力检测：重要件需通过X射线衍射法检测，防止应力腐蚀。

3. 检测仪器的原理和应用

3.1 接触式测量仪器

• 三坐标测量机（CMM）：

  • 原理：通过探针接触工件表面，获取三维空间坐标点，通过软件拟合计算尺寸、形位公差。

  • 应用：用于高精度、复杂曲面零件的首件鉴定、定期抽检。测量不确定度可达0.5µm + L/1000µm（L为测量长度，单位mm）。

• 轮廓仪/粗糙度仪：

  • 原理：金刚石触针划过表面，垂直位移转化为电信号，获得轮廓曲线与粗糙度参数（Ra, Rz）。

  • 应用：定量检测冲裁断面粗糙度、折弯区域轮廓、毛刺高度。

3.2 光学与非接触式测量仪器

• 影像测量仪：

  • 原理：利用高倍率镜头和CCD相机采集二维图像，通过边缘提取软件进行尺寸测量。

  • 应用：快速检测平板类零件的孔距、孔径、轮廓等二维尺寸，效率高。

• 三维扫描仪（如激光/结构光）：

  • 原理：激光线或光栅条纹投射到工件表面，相机捕捉变形条纹，通过三角测量原理计算三维点云数据。

  • 应用：用于全尺寸检测、自由曲面比对、回弹分析、模具逆向工程。单点重复精度可达微米级。

• 自动化视觉检测系统（AOI）：

  • 原理：集成多角度光源、工业相机及图像处理算法，自动识别缺陷特征。

  • 应用：在线100%检测表面划痕、压痕、脏污、漏工序等，特别适用于大批量生产。

3.3 材料与无损检测仪器

• 超声波测厚仪：

  • 原理：探头发出超声波，接收从工件底面反射的回波，根据渡越时间计算厚度。

  • 应用：快速无损测量关键区域壁厚，监控减薄率。

• 涡流检测仪：

  • 原理：交流电通过线圈产生交变磁场，在导体工件中感生涡流，缺陷会改变涡流分布从而影响线圈阻抗。

  • 应用：检测导电材料（如铝合金、不锈钢）近表面的裂纹、夹杂，速度快，无需耦合剂。

• 硬度计：

  • 原理（以维氏为例）：金刚石压头以特定载荷压入表面，测量压痕对角线长度计算硬度值。

  • 应用：抽检冲压件加工硬化区域，评估材料强度是否达标。

3.4 专用检具与在线监测

• 功能性检具（GD&T检具）：

  • 原理：基于产品几何公差设计的物理模拟量具，包含基准体系、测量销、卡板等。

  • 应用：生产线上快速判断零件合格与否，用于控制关键装配尺寸，效率极高。

• 在线实时监测系统：

  • 原理：在压机上集成力/位移传感器、视觉系统，实时监控冲压过程中的吨位曲线、板材位移等参数。

  • 应用：预防批量性缺陷（如开裂、起皱），实现预测性维护与工艺优化。
