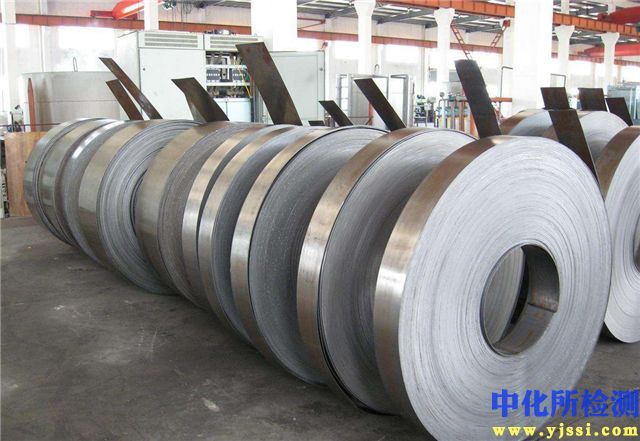

冷轧钢板检测技术内容

1. 检测项目分类及技术要点

冷轧钢板的检测项目根据其属性和用途，可分为尺寸与外形、力学性能、化学成分、微观组织、表面质量及工艺性能六大类。

1.1 尺寸与外形检测

• 厚度及精度：核心指标。使用高精度接触式或非接触式测厚仪（如激光、射线测厚仪）在钢板宽度方向多点测量。要求厚度公差符合GB/T 708、ASTM A568等标准，高端用途（如汽车外板）要求精度达±0.03mm以内。

• 宽度与长度：使用激光测距仪或光学成像系统检测，需符合定尺或倍尺要求。

• 板形：包括平坦度、浪形、翘曲等。采用激光板形仪或张力测量辊在线检测，离线可用平台加塞尺法。平坦度偏差通常要求≤6 I-Units（如汽车板）。

• 边部状况：检查毛刺高度（要求通常≤0.05mm）及边部是否整齐，防止后续加工开裂。

1.2 力学性能检测

• 拉伸试验：依据GB/T 228.1/ISO 6892-1，测定屈服强度（Rp0.2）、抗拉强度（Rm）、断后伸长率（A）。使用万能材料试验机，试样为矩形或圆形比例试样。汽车用高强钢需精确测定屈服平台和应变硬化指数（n值）。

• 硬度试验：常用洛氏硬度（HRB，适用于较软钢）或维氏硬度（HV，适用于薄板及高强钢）。依据GB/T 230.1或GB/T 4340.1，需注意试验载荷与板厚的匹配，避免基体效应。

• 塑性应变比（r值）与应变硬化指数（n值）：评价钢板深冲性能的关键。通过拉伸试验结合引伸计，在不同方向取样（0°、45°、90°相对于轧向）计算平均r值和n值。优质深冲钢（如DC06）要求平均r值≥2.0，n值≥0.20。

1.3 化学成分分析

• 主要元素：碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）含量是基础控制项，决定钢的强度、塑性和焊接性。低碳钢（C≤0.08%）用于深冲，超低碳（C≤0.005%）用于IF钢。

• 微量元素与合金元素：铝（Al，常作为脱氧剂）、钛（Ti）、铌（Nb，用于形成碳氮化物，固定C、N）、硼（B）等，对晶粒细化和强化有重要影响。采用火花直读光谱仪（OES）进行快速定量分析，或使用电感耦合等离子体光谱仪（ICP-OES）进行更精确测定。

1.4 微观组织与结构分析

• 金相检验：依据GB/T 13298，通过切割、镶嵌、磨抛、腐蚀（常用4%硝酸酒精溶液）制备试样，在光学显微镜下观察。主要评估晶粒度（通常要求8级以上）、夹杂物（按GB/T 10561评定A、B、C、D类及DS类，严格控制）、带状组织级别、游离渗碳体（针对低碳铝镇静钢）等。

• 第二相析出分析：使用扫描电子显微镜（SEM）配合能谱仪（EDS）或透射电子显微镜（TEM），分析碳氮化物析出物的尺寸、分布及类型，其对深冲性能和烘烤硬化性有直接影响。

• 织构分析：采用X射线衍射（XRD）测定|111|/|100|等织构组分强度比，高|111|织构有利于获得高r值。

1.5 表面质量检测

• 表面缺陷：包括划伤、辊印、氧化皮、孔洞、锈蚀、色差等。采用在线或离线表面检测系统（基于机器视觉与深度学习算法）进行全表面扫描与分类评级。

• 表面粗糙度：影响涂装外观和冲压润滑性。使用接触式轮廓仪或白光干涉仪测量，通常以算术平均偏差Ra表示，范围在0.3μm~2.0μm之间，并根据用户要求控制峰值密度（RPc）。

• 清洁度：检测表面残余轧制油、铁粉、灰尘等。方法包括目视水膜测试、荧光法测残油量（如用红外光谱仪）、胶带粘贴法收集颗粒后用光学显微镜或电子天平定量分析。

1.6 工艺性能检测

• 杯突试验：评估冲压成形性。依据GB/T 4156，使用杯突试验机测量艾氏冲压深度（IE值），优质深冲钢IE值需≥10.5mm。

• 弯曲试验：评估弯曲成形能力。依据GB/T 232，进行180°弯曲，检查外侧是否开裂，评价弯芯直径与板厚之比（d/a）。

• 耐时效性试验：针对IF钢等，通过室温放置一定时间或人工时效（如100℃保温1小时）后测试力学性能变化，评估屈服点延伸是否再现。

• 焊接性试验：通过点焊、缝焊试验，评估焊接参数窗口、焊点强度及金相组织。

2. 各行业检测范围的具体要求

不同应用领域对冷轧钢板的性能有差异化侧重要求。

2.1 汽车工业

• 外覆盖件（如车门、引擎盖）：对表面质量要求极高，需零缺陷（O5标准），严格控制Ra值（约0.8-1.4μm）以保障涂装鲜映性。要求优异的成形性（高n值，r值）和抗凹陷性（高屈服强度或烘烤硬化性，BH值通常要求≥40MPa）。

• 结构件与安全件（如A/B柱、防撞梁）：核心要求是高强度与高碰撞吸能性。需重点检测抗拉强度（可达1500MPa以上）、扩孔率（λ，评价翻边性能）、弯曲角及落锤冲击性能。大量使用双相钢（DP）、相变诱发塑性钢（TRIP）等齐全高强钢（AHSS），需通过SEM精确分析马氏体、贝氏体等相比例。

2.2 家电行业

• 外观件（如冰箱、空调面板）：注重表面质量（无辊印、划伤）、涂层附着性（需进行T弯试验、百格法附着力测试）及耐腐蚀性（盐雾试验要求72-240小时无红锈）。

• 结构件：要求良好的成形性（杯突值）及足够的强度。部分部件需检测电磁性能（如定转子硅钢片需检测铁损、磁感应强度）。

2.3 建筑与结构

• 彩涂基板：除常规力学性能外，重点关注镀层质量（如热浸镀锌层的附着量、均匀性，依据GB/T 1839进行重量法测试），以及表面清洁度以确保彩涂附着力。

• 轻钢龙骨等：侧重于尺寸精度、直线度及屈服强度，确保装配精度和承载能力。

2.4 精密电子、仪器仪表

• 引线框架、屏蔽罩等：要求极高的尺寸精度（厚度公差±0.005mm）、极佳的表面光洁度（Ra<0.2μm）及优异的导电/导热性。需进行严格的成分分析（控制影响导电性的元素）、残余应力测试（防止冲压后翘曲）和微观洁净度分析（控制微小夹杂物）。

3. 检测仪器的原理和应用

3.1 力学性能测试仪器

• 万能材料试验机：基于伺服电机或液压系统对试样施加轴向载荷，通过力传感器和引伸计同步测量载荷-位移曲线，转换为应力-应变曲线，从而计算各项力学参数。可集成环境箱进行高低温测试。

3.2 化学成分分析仪器

• 火花直读光谱仪（OES）：样品作为电极，在氩气氛围下产生高压火花，激发原子外层电子跃迁并发射特征波长光谱。通过光栅分光、光电倍增管检测强度，与标准样品比对进行定量分析。速度快（约30秒），用于生产现场快速成分控制。

3.3 微观组织分析仪器

• 光学显微镜（OM）：利用可见光及透镜系统放大成像，观察经腐蚀后因相组织对光的不同反射/吸收程度形成的衬度。用于常规金相检验，晶粒度、夹杂物评级。

• 扫描电子显微镜（SEM）：利用聚焦电子束扫描样品表面，激发二次电子、背散射电子等信号成像。景深大、分辨率高（可达纳米级），结合能谱仪（EDS）可进行微区成分定性及半定量分析，用于观察精细组织、断口形貌及夹杂物分析。

3.4 表面与几何尺寸检测仪器

• 接触式轮廓仪：金刚石探针划过样品表面，其垂直位移被转换为电信号，描绘表面轮廓，精确测量Ra、Rz等粗糙度参数。

• 激光共聚焦显微镜/白光干涉仪：基于光学干涉原理，非接触式三维扫描表面，获得高分辨率三维形貌，用于分析复杂表面形貌、微观缺陷及精确测量微小区域粗糙度。

• 在线激光测厚仪：利用激光三角测量法或激光脉冲时差法，非接触、连续测量钢板厚度，反馈至轧机AGC系统实现实时控制。

3.5 工艺性能与特殊性能仪器

• 杯突试验机：采用半球形冲头恒速压入被夹紧的试样，直至出现穿透性裂纹，自动记录最大冲压深度（IE值）。

• X射线衍射仪（XRD）：利用X射线在晶体中的衍射现象，根据布拉格定律分析材料的晶体结构、相组成及织构。用于AHSS中残余奥氏体定量及织构分析。
