粉煤灰成分的详细技术内容

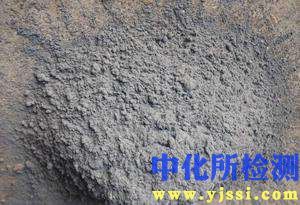

粉煤灰是燃煤电厂煤粉锅炉烟气中收集的细灰，属于火山灰质材料，其化学成分和物理性质直接影响其资源化利用的效能与安全性。其成分检测是评价和控制其品质的核心依据。

1. 检测项目分类及技术要点

粉煤灰的成分检测主要分为三大类：化学成分、物理性质和环境安全性。

1.1 化学成分检测

这是粉煤灰分类和判定其应用性能的基础。

• 主要氧化物：

  • SiO₂、Al₂O₃、Fe₂O₃（三者总和）：是评价其火山灰活性的关键指标。根据GB/T 1596-2017《用于水泥和混凝土中的粉煤灰》，F类粉煤灰要求三者总含量不低于70%，C类不低于50%。

  • CaO：是区分F类（低钙灰，通常CaO<10%）和C类（高钙灰，通常CaO>10%）的主要依据。高钙灰通常具有自硬性。

  • MgO、SO₃、Na₂O、K₂O：属于限制性成分。MgO和SO₃含量过高可能影响混凝土体积安定性。Na₂O和K₂O（常以当量Na₂O计）含量影响混凝土的碱-集料反应风险，通常要求小于1.5%或3.0%。

• 烧失量（LOI）：指粉煤灰在高温下未燃尽的残余碳分。高烧失量（>5%或>7%为限值）会严重影响混凝土的需水性、耐久性（引气剂效率降低）和外观。检测采用马弗炉在950±25℃下灼烧至恒重。

• 活性指数：衡量粉煤灰火山灰化学反应能力的综合指标。通过对比掺与不掺粉煤灰的水泥胶砂试件在标准养护下28天的抗压强度比来确定。技术要求通常为≥70%（强度活性指数）。

1.2 物理性质检测

• 细度：主要控制参数，通常以45μm方孔筛筛余量（%）或比表面积（m²/kg）表示。细度越细，活性越高，填充效应越好。F类灰Ⅰ级要求45μm筛余≤12.0%，Ⅱ级≤25.0%，Ⅲ级≤45.0%。

• 需水量比：评价粉煤灰对混凝土工作性影响的关键指标。测定粉煤灰水泥胶砂达到基准水泥胶砂相同流动度时的用水量之比。Ⅰ级灰要求≤95%，Ⅱ级≤105%。需水量比越低，表明对混凝土流动性的改善作用越好。

• 密度与堆积密度：常规物理参数，与运输、存储和配料设计相关。

1.3 环境安全性检测

针对粉煤灰作为填料或在土壤中应用时必须进行的检测。

• 重金属浸出毒性：依据GB 5085.3-2007《危险废物鉴别标准 浸出毒性鉴别》或HJ/T 300-2007《固体废物 浸出毒性浸出方法 醋酸缓冲溶液法》，检测As、Cd、Cr、Cu、Pb、Hg、Ni、Zn等元素的浸出浓度，判断其是否为危险废物。

• 放射性核素：根据GB 6566-2010《建筑材料放射性核素限量》，检测内照射指数（IRa，基于镭-226）和外照射指数（Iγ，基于镭-226、钍-232、钾-40），确保其用于建筑材料的安全性。

2. 各行业检测范围的具体要求

不同应用领域对粉煤灰成分指标有侧重性要求。

• 水泥与混凝土行业（核心应用领域）：

  • 遵循标准：GB/T 1596-2017。

  • 核心指标：细度、需水量比、烧失量、强度活性指数、三氧化硫、含水量、游离氧化钙（针对C类灰）。

  • 等级划分：严格按Ⅰ、Ⅱ、Ⅲ级分级控制，用于结构混凝土的粉煤灰通常不低于Ⅱ级要求，高性能混凝土要求Ⅰ级灰。

• 建材制品行业（如陶粒、砖、砌块）：

  • 遵循标准：相关产品标准如JC/T 409-2016《硅酸盐建筑制品用粉煤灰》。

  • 核心指标：烧失量（影响焙烧过程及产品强度）、SiO₂+Al₂O₃含量（影响制品高温性能）、细度、放射性。

• 道路工程（路基、基层）：

  • 遵循标准：JTG/T F20-2015《公路路面基层施工技术细则》等。

  • 核心指标：烧失量（通常要求<10%）、SiO₂+Al₂O₃+Fe₂O₃总含量（通常要求>70%）、细度、含水量。对自硬性C类灰应用有特别规定。

• 填充与土壤改良：

  • 遵循标准：环保标准优先。

  • 核心指标：环境安全性指标为首要，必须通过浸出毒性和放射性检测。其次关注其pH值、可溶性盐含量等对土壤环境的影响。

• 提取有价元素（如铝、硅、镓等）：

  • 属于工业原料，检测要求完全服务于工艺流程。

  • 核心指标：目标元素（如Al₂O₃）的绝对含量及其赋存形态（晶体结构，需通过XRD分析），杂质元素（如Fe、Ti、K、Na）的含量。

3. 检测仪器的原理和应用

• X射线荧光光谱仪（XRF）：

  • 原理：样品受X射线激发，内层电子被击出，外层电子跃迁填补空位时释放特征X射线。通过测定特征射线的能量（定性）和强度（定量）确定元素种类及含量。

  • 应用：粉煤灰中SiO₂、Al₂O₃、Fe₂O₃、CaO、K₂O、Na₂O、SO₃等主要及微量氧化物的快速、无损定量分析。是化学成分分析的常规核心设备。

• 电感耦合等离子体发射光谱/质谱仪（ICP-OES/ICP-MS）：

  • 原理：样品溶液经雾化后送入等离子体炬中，在极高温度下被原子化、激发或电离。ICP-OES测量激发态原子/离子退激时发射的特征光谱；ICP-MS测量形成的离子质荷比。

  • 应用：主要用于痕量重金属元素（如As、Cd、Cr、Pb、Hg等）的精确测定，特别是环境安全性检测中的浸出液分析。ICP-MS的检测限更低。

• X射线衍射仪（XRD）：

  • 原理：基于晶体物质对X射线的衍射效应，通过测量衍射角（2θ）和衍射强度，与标准谱图比对，确定物相组成。

  • 应用：定性及半定量分析粉煤灰中的晶体矿物相，如石英（SiO₂）、莫来石（3Al₂O₃·2SiO₂）、赤铁矿（Fe₂O₃）、石膏（CaSO₄·2H₂O）等，用于判断其火山灰活性来源及潜在体积安定性。

• 激光粒度分析仪：

  • 原理：基于颗粒对激光的散射（衍射）现象，利用米氏或夫琅禾费理论，通过检测散射光强的角度分布反演颗粒群的粒径分布。

  • 应用：精确测定粉煤灰的粒度分布（D10， D50， D90等），比传统筛分法更高效、精确，是评价细度的重要补充手段。

• 马弗炉（高温电阻炉）：

  • 原理：利用电阻发热体产生高温，提供可控的恒温加热环境。

  • 应用：用于测定烧失量（LOI）的关键设备，操作需严格控制升温程序和灼烧温度（950±25℃）。

• 原子吸收光谱仪（AAS）：

  • 原理：基于待测元素基态原子对特定波长光的吸收程度进行定量分析。

  • 应用：用于测定特定金属元素（如K、Na等），目前部分应用已被ICP-OES替代，但仍是一种可靠的单元素分析方法。
