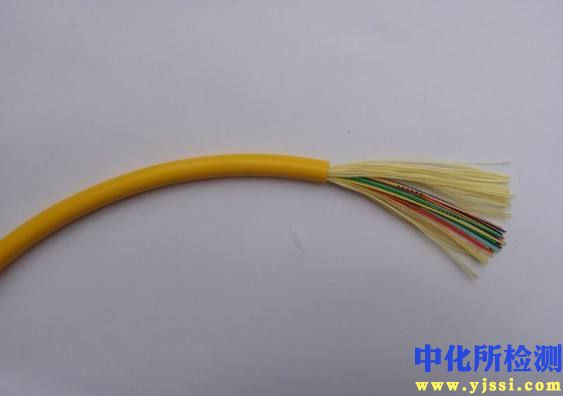

多模光纤检测报告技术内容

一、 检测项目分类及技术要点

1. 几何尺寸与外观检测

   • 核心/包层同心度误差：确保纤芯位于包层中心，偏差通常要求≤0.5μm。超差将导致连接损耗增加。

   • 纤芯/包层直径：标准多模光纤为50/125μm或62.5/125μm，公差通常为±2.0μm。精确尺寸是低损耗连接的基础。

   • 光纤涂层直径与同心度：保护光纤机械性能，直径通常为245μm，偏差±10μm。涂层偏心会影响剥离和连接。

   • 光纤端面质量：使用干涉仪检测曲率半径（典型10-25mm）、顶点偏移（≤50μm）及光纤高度差（≤0.05μm）。缺陷（划痕、凹陷、污渍）依据IEC 61300-3-35标准进行分级（如划痕等级A/B/C）。

2. 光学传输性能检测

   • 衰减（损耗）系数：

     • 总衰减：在特定波长（如850nm、1300nm）下，使用光时域反射计（OTDR）或剪断法/插入损耗法测量，单位dB/km。OM3/OM4/OM5多模光纤在850nm处的典型值分别≤2.5、≤2.5、≤2.5 dB/km；1300nm处≤0.7 dB/km。

     • 带宽（模态带宽）：使用差分模延迟（DMD）测量法结合频域或时域分析得出，单位为MHz·km。这是衡量多模光纤传输容量的核心参数。例如，OM4光纤在850nm的满注入带宽（EMB）需≥4700 MHz·km。

     • 数值孔径（NA）：衡量光纤集光能力，标准多模光纤NA标称值为0.200±0.015。影响耦合效率与模式分布。

3. 机械性能检测

   • 抗拉强度与疲劳系数（n值）：通过张力测试评估，筛选强度通常不低于100kpsi（0.7 GPa）。n值反映光纤长期抗疲劳能力，通常要求≥20。

   • 涂层剥离力：评估涂层粘附性，典型值在1.3-8.9 N之间，确保易于施工且不影响保护。

   • 弯曲损耗：测量在特定弯曲半径（如15mm、10mm）下的附加损耗，确保光纤在复杂布线路由中的性能。

4. 环境可靠性检测

   • 温度循环试验：依据标准（如IEC 60793-2-10）在-60℃至+85℃范围内循环，监测衰减变化，通常要求附加损耗变化＜0.2 dB。

   • 湿热老化试验：在高温高湿（如85℃，85%RH）条件下长时间放置，评估性能稳定性。

二、 各行业检测范围的具体要求

1. 数据中心与高速以太网（重点：OM3/OM4/OM5）

   • 核心要求：高带宽、低衰减，以支持40/100/400GbE短波分复用（SWDM）和并行传输。

   • 检测重点：850nm和953nm波长下的有效模态带宽（EMB）必须严格符合TIA-492AAAE/ISO/IEC 11801标准；需要对光纤进行DMD全盘扫描，以确保整个链路带宽一致性；对端面清洁度和连接器损耗要求极严（通常≤0.35 dB）。

2. 楼宇与园区综合布线

   • 核心要求：性价比高，机械性能稳定，易于安装。

   • 检测重点：更侧重于几何尺寸的符合性（以保证与大量连接器的兼容性）、总衰减以及抗拉、弯曲性能。通常遵循ISO/IEC 11801和TIA-568系列标准。

3. 工业控制与自动化

   • 核心要求：高可靠性、抗恶劣环境（温度、振动、化学腐蚀）。

   • 检测重点：环境可靠性测试（温度循环、湿热）是关键；需加强机械强度测试；可能要求使用抗恶劣环境涂层的特殊光纤，并检测其特有性能。

4. 国防与航空航天

   • 核心要求：极端环境下的性能稳定性、高机械强度、小尺寸/轻量化。

   • 检测重点：扩展温度范围测试（如-196℃至+200℃）；抗辐射性能；严格的强度筛选（如200kpsi）；全面的几何尺寸和涂层完整性检测。

5. 医疗与传感应用

   • 核心要求：特殊光学性能（如特定NA）、生物相容性涂层、高强度。

   • 检测重点：数值孔径的精确测量；涂层材料成分及剥离力的特殊检测；对于传像束，还需检测分辨率、断丝率等参数。

三、 检测仪器的原理和应用

1. 干涉仪（光纤端面检测仪）

   • 原理：利用迈克尔逊或斐索干涉原理，将光纤端面反射光与参考镜反射光叠加产生干涉条纹。通过分析条纹形状，计算出端面的曲率半径、顶点偏移和光纤高度等三维形貌参数。

   • 应用：定量评估连接器端面研磨质量，是保证低插入损耗和低回波损耗的关键预连接检测手段。

2. 光时域反射计（OTDR）

   • 原理：向光纤注入高功率光脉冲，并检测其后向瑞利散射和菲涅尔反射光的时间与强度。通过分析返回信号的时延和幅度，计算出光纤链路的衰减、长度、接头/连接点损耗及故障点位置。

   • 应用：适用于已敷设光纤链路的竣工验收和维护诊断。对于多模光纤，需使用符合VCSEL光源特性的多模OTDR（850/1300nm）及匹配的脉冲宽度和测试条件。

3. 差分模延迟（DMD）测试系统

   • 原理：使用单一模式的窄脉冲激光（通常为850nm VCSEL模拟光源），在光纤输入端进行径向扫描激发不同模式群。高速探测器接收输出端的时间响应，得到一系列不同径向位置对应的脉冲延迟波形（DMD图）。通过特定算法（如Fourier变换）分析计算出有效模态带宽（EMB）。

   • 应用：是评价和分级高速多模光纤（OM3/OM4/OM5）带宽性能的权威方法，用于光纤制造的质量控制和入网检验。

4. 插入损耗测试系统（光源与光功率计）

   • 原理：通过比较光纤链路插入前后的输出光功率（P_out与P_in），直接计算链路总损耗：IL = -10 log (P_out / P_in) (dB)。需使用稳态模式注入条件（如满注入，使用搅模器）。

   • 应用：是测量光纤、连接器、熔接点损耗最直接、最准确的方法之一，常用于实验室表征和现场认证测试。

5. 机械强度测试仪（张力测试机）

   • 原理：以恒定速率对一段光纤施加轴向拉力，直至断裂，记录其断裂力值。结合韦布尔统计，分析光纤的强度分布和疲劳性能。

   • 应用：用于光纤生产过程中的筛选测试和研发阶段的可靠性评估，确保光纤具有足够的机械可靠性。

6. 几何尺寸测试系统（近场/远场法）

   • 原理：

     • 近场法：将光纤端面均匀照明，通过高倍物镜成像，分析纤芯和包层的近场强度分布图像，直接测量直径和同心度。

     • 折射近场法：更高精度的方法，通过测量折射率剖面直接导出几何尺寸。

   • 应用：作为光纤出厂的核心检验项目，确保光纤几何参数符合标准，保证互连兼容性。
