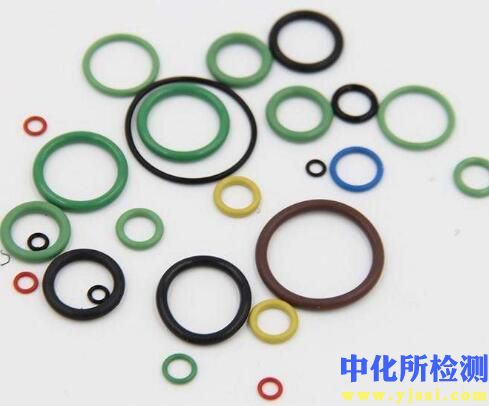

O形圈硬度检测技术

O形圈的硬度是其最重要的力学性能之一，通常以邵氏硬度（Shore Hardness）表示，它直接影响密封件的压缩变形、抗挤出能力、耐磨性和密封性能。硬度的选择需在提供足够密封力与避免过度压缩导致失效之间取得平衡。

1. 检测项目分类及技术要点

硬度检测主要分为邵氏A型硬度和邵氏D型硬度两大类，其选择取决于O形圈材料的软硬程度。

• 邵氏A硬度（Shore A）：

  • 适用范围：用于大多数弹性体材料，硬度范围通常在20至90 Shore A之间。常规丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等O形圈普遍采用此标尺。

  • 技术要点：

    1. 测试原理：使用规定的压针（ truncated cone 截头圆锥体），在标准弹簧力作用下压入试样表面，测量压入深度换算为硬度值。

    2. 试样要求：试样厚度至少6mm，或叠加多层至规定厚度。测量面需平整光滑，无缺陷。若O形圈截面直径足够大（通常≥4mm），可直接在圈体弧形表面测试；对于标准截面（如AS 568系列），通常需将O形圈切割成块状或叠合以满足厚度要求。

    3. 测试程序：严格遵循GB/T 531.1、ISO 7619-1或ASTM D2240标准。压足与试样表面平稳接触后，1秒内读数为瞬时值，15秒后读数为延迟值（常用作正式结果）。需在试样表面不同位置至少测量3点，取中位数或平均值。

    4. 环境条件：标准实验室温度（23±2°C），试样应在该条件下调节至少8小时。

• 邵氏D硬度（Shore D）：

  • 适用范围：用于较硬的弹性体或塑性材料，硬度范围通常在50至90 Shore D之间。当材料硬度超过90 Shore A时，建议转用Shore D标尺测量，如某些聚氨酯（PU）或硬质橡胶O形圈。

  • 技术要点：其原理与A型相似，但压针形状为30°锥角的圆锥体，且施加的弹簧力更大。试样要求更严格，需保证足够的刚性和厚度以抵抗压入力。

• 关键影响因素与控制要点：

  • 温度影响：温度升高，硬度下降。需记录测试温度并进行必要修正。

  • 试样厚度与支撑：试样过薄或下方支撑不当会导致结果偏低。

  • 压针状态与校准：压针磨损、弹簧力偏差是主要误差来源，必须定期使用标准硬度块进行校准（如溯源至国家基准）。

  • 读数时间：严格统一读数时间是保证结果重现性的关键。

2. 各行业检测范围的具体要求

不同应用工况对O形圈硬度有特定要求，主要基于介质压力、间隙大小和动态特性。

• 汽车工业：

  • 发动机系统（燃油、冷却液）：常用70±5 Shore A的氟橡胶（FKM）或氢化丁腈橡胶（HNBR），要求在高低温油液中保持硬度稳定。

  • 制动系统：使用70-90 Shore A的乙丙橡胶（EPDM），强调低温压缩永久变形后的硬度保持率。

  • 动态密封（旋转轴、往复杆）：硬度范围60-85 Shore A，需平衡密封性与摩擦阻力。高压侧可选更高硬度（如85 Shore A）以抗挤出。

• 航空航天工业：

  • 极端要求：遵循AMS（航空航天材料规范） 和MIL-STD（军用标准）。硬度公差通常更严（如±3 Shore A）。

  • 燃油系统：氟橡胶O形圈硬度通常为75±5 Shore A。

  • 液压系统：在-54°C至135°C宽温域工作的系统，要求材料（如氟硅橡胶FVMQ）在热空气老化后硬度变化不超过±10点（Shore A）。

• 液压与气动系统：

  • 通用液压（≤40MPa）：常用丁腈橡胶（NBR），硬度为70-90 Shore A。压力越高，所需硬度越高，以抵抗挤出。

  • 高压液压（>40MPa）或大间隙工况：可能需要90 Shore A或以上的硬质聚氨酯，或配合挡圈使用。

  • 气动系统：为防止“气切”磨损，动态密封常用70-80 Shore A的耐磨聚氨酯或NBR。

• 食品与制药行业：

  • 材料需符合FDA 21 CFR 或 EU 1935/2004法规。硅橡胶（VMQ）是常见选择，硬度范围50-80 Shore A。检测时需注意，高填充型硅橡胶可能存在硬度分布不均。

• 半导体与真空工业：

  • 使用全氟醚橡胶（FFKM）、氟橡胶等。硬度要求70-85 Shore A，但更关键的是超低挥发份和出气率。硬度检测需在超净环境中进行，防止污染。

3. 检测仪器的原理和应用

• 仪器原理：

  • 邵氏硬度计的核心是一个校准过的弹簧，驱动一个特定几何形状的压针垂直压入试样。硬度值（H）通过以下关系式确定：
    H = 100 - (h / 0.025) （对于Shore A，其中h为压针伸出长度，单位mm）

  • 实质上测量的是材料抵抗弹性变形的能力。现代数显硬度计通过精密的位移传感器和力传感器替代机械式表盘，直接测量压入深度与力值，计算并显示硬度，精度和重复性更高。

• 仪器类型与应用：

  • 台式硬度计：

    • 原理：将硬度计安装在稳固的台式支架上，通过砝码或电机驱动提供稳定的测试力，手动或自动将试样台升起接触压针。消除了手持操作的人为误差。

    • 应用：实验室精确测量、质量控制和材料研发。适用于标准试样及裁切后的O形圈样品。是进行延迟读数测试和获得可追溯数据的首选设备。

  • 手持式硬度计（指针/数显）：

    • 原理：依靠操作者手动施加垂直向下的力，直至底座与试样完全接触，仪器内部机构在弹簧作用下完成测量。

    • 应用：生产现场快速检验、已安装O形圈的初步评估（如在大截面密封件上）。其结果易受操作手法、压力、接触速度影响，重复性低于台式机，通常不作为仲裁方法。

  • 国际橡胶硬度计（IRHD）：

    • 原理：与邵氏硬度不同，IRHD（微型法）通过测量一个小钢球在较小初始力和较大总力作用下的压入深度差来确定硬度。该方法对试样尺寸要求相对宽松，更适用于完整的O形圈而不必切割。

    • 应用：欧洲常用，尤其适合标准截面O形圈的硬度测试，结果与邵氏A硬度有较好相关性但不等同。

• 仪器校准与验证：

  • 校准：必须定期使用经国家计量机构认证的标准硬度块进行校准，覆盖常用硬度范围（如30, 60, 90 Shore A）。校准环境应为标准实验室温度。

  • 验证：日常测试前，应使用工作标准硬度块进行快速验证，确保仪器处于正常状态。测量O形圈时，建议使用专用夹具固定弧形试样，确保测试面与压针垂直。
