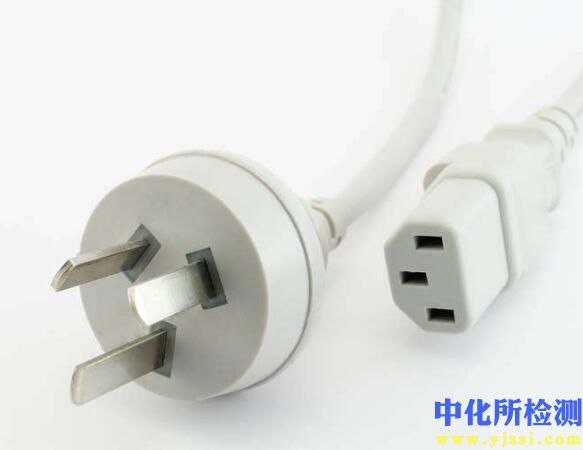

插头测试技术内容

插头测试是确保电气附件安全性与可靠性的关键环节，其核心依据是国际电工委员会（IEC）标准（如IEC 60884系列）及各国衍生标准（如GB 2099、UL 498）。测试主要分为三大类：结构检查、电气性能测试和机械性能测试。

1. 检测项目分类及技术要点

1.1 结构检查

• 尺寸与量规检查： 使用标准化的“通止规”（Go/No-Go Gauge）验证插销的尺寸、间距、长度和厚度。确保与标准插座匹配，防止误插入或接触不良。例如，对于10A插头，插销直径和中心距的公差通常要求在±0.05mm以内。

• 材料与标志： 检查绝缘材料耐热、耐燃等级（如至少850℃的灼热丝测试），以及永久性标志的清晰度与准确性（额定电压、电流、制造商等）。

• 接地连续性（如适用）： 验证接地插销在电气连接上是否先于载流插销接通、后于载流插销断开，确保安全时序。

1.2 电气性能测试

• 接地电阻测试： 在低电压大电流（通常≤12V， 25A）条件下，测量接地插销与易触及金属部件间的电阻。标准要求此电阻值通常不超过0.05Ω，以确保接地路径有效。

• 接触电阻测试： 测量插销与对应插座插套之间的电阻。采用四线制微欧计，在额定电流下进行，要求电阻值足够低（通常小于5mΩ），以防止过热。

• 绝缘电阻测试： 在500V DC测试电压下，测量带电部件与易触及表面（或接地部件）之间的电阻。标准要求在潮湿试验后，绝缘电阻通常不低于5MΩ。

• 电气强度测试（耐压测试）： 在带电部件与接地/易触及金属部件之间施加高交流电压（如1500V/2000V, 50/60Hz）并保持1分钟，无击穿或闪络。生产线上可采用提高电压（如1800V）缩短时间的等效测试。

• 温升测试： 在1.5倍额定电流下，直至达到热稳定状态（通常温度变化<1℃/h），测量插销、端子等关键部位的温升。标准通常限制温升不超过50K（具体值因材料和部位而异），以防止材料劣化。

• 分断容量测试： 模拟正常拔插时的电弧，在特定功率因数下，以规定速率（如每小时30次）进行通断测试（通常为50次），验证其抗电弧侵蚀能力。

• 正常操作测试（寿命测试）： 模拟长期使用，在额定电压和电流下，以规定速率进行多次（如5000次）通断操作。测试后产品不得出现影响安全或功能的损坏。

1.3 机械性能测试

• 拔出力测试： 使用拉力计测量将插头从标准试验插座中拔出的力。力值需在规定范围内（如家用插头单极拔出力通常在1.5N至40N之间），确保插接稳固且不会意外脱落，同时拔插力适中。

• 机械强度测试（冲击、压力、跌落）： 使用冲击锤（如0.5J能量）对样品进行冲击；对插销施加压力（如100N）1分钟；进行规定高度（如1米）的自由跌落测试。测试后产品不得出现影响安全的破损。

• 电缆固定性测试： 对电源线施加规定的拉力和扭力（如拉力40N， 扭力0.25Nm）各多次，测试后电缆纵向位移不得大于2mm，以确保内部连接不受损。

• 插销牢固度测试： 对插销施加轴向拉力（如60N）1分钟，插销不得有可见位移。

2. 各行业检测范围的具体要求

2.1 家用及类似用途（IEC/GB标准）

• 范围： 室内电器用插头，额定电压≤250V（单相），电流≤16A。

• 重点： 强调防触电保护、温升、机械强度和寿命。针对不同国家/地区制式（如中国GB、欧洲CEE 7/7、英国BS 1363、美国NEMA 1-15/5-15）的尺寸、插销类型（圆柱/扁形/矩形）、绝缘保护门等有严格差异要求。

2.2 工业用（如IEC 60309系列）

• 范围： 工业场所、建筑工地、户外设备等，额定电压最高至1000V，电流最高至800A。

• 重点： 极高的防护等级（IP44/IP67防尘防水）、机械鲁棒性、颜色编码（不同电压对应不同颜色，如400V为红）、更高的电气和防火等级。测试条件更为严苛，如更强的抗冲击、耐化学腐蚀和耐候性测试。

2.3 信息技术设备用（如IEC 60320系列）

• 范围： 电脑、服务器、网络设备等。

• 重点： 更关注接触可靠性、低接触电阻以防止信号干扰，以及满足设备特定的安全标准（如UL/IEC 60950-1， 现已被IEC 62368-1替代）。尺寸标准化以支持通用性。

2.4 医疗器械用（如IEC 60601-1）

• 范围： 医用电气设备的电源连接器。

• 重点： 极端强调安全性和可靠性。除常规测试外，可能涉及特殊的电介质强度（更高耐压要求）、防泄漏电流（患者保护）、特殊的防液体侵入以及生物兼容性（对材料的要求）。

2.5 电动汽车充电用（如IEC 62196系列）

• 范围： 电动车传导充电用插头、插座、车辆耦合器。

• 重点： 超大电流（直流可达400A以上）、高电压（直流1000V）、大功率下的温升控制是关键。包含额外的信号触针（CP/PP）测试、互操作性测试、锁止机构强度测试、高低温循环测试以及复杂的带载分断能力测试。

3. 检测仪器的原理和应用

3.1 综合安规测试仪

• 原理： 集成电气强度（耐压）、绝缘电阻、接地电阻（导通）测试功能于一体。耐压测试采用高压变压器产生AC/DC测试电压并监测漏电流；绝缘电阻测试采用DC高压施加并测量微电流；接地电阻测试采用恒流源和精密电压测量。

• 应用： 生产线批量检测和实验室认证测试的核心设备，可编程测试序列，自动判定结果。

3.2 接触电阻测试仪（微欧计）

• 原理： 采用开尔文四线制测量法，通过一对电流线施加恒定测试电流（如100A），另一对电压线高精度测量插销两端的压降，根据欧姆定律计算电阻，消除了引线电阻的影响。

• 应用： 精确测量插销与端子、插销与插套间的接触电阻，评估连接质量。

3.3 温升测试系统

• 原理： 在温升试验箱内，由可调大电流源提供1.5倍额定电流，使用热电偶或红外热像仪实时监测并记录关键点的温度变化。

• 应用： 验证插头在过载条件下的热性能，是评估设计合理性和材料选择的关键测试。

3.4 机械寿命测试台

• 原理： 通过伺服电机或气动装置，模拟人手以规定速度和力度进行插拔操作，同时通以额定负载电流。

• 应用： 执行正常操作（寿命）测试和分断容量测试，评估产品的机械和电气耐久性。

3.5 量规组（通止规）

• 原理： 基于极限尺寸原则制造的精密检具。“通规”必须能顺利通过被检部位，“止规”在一定作用力下不能通过，以此判定尺寸合格。

• 应用： 快速检验插销尺寸、间距、保护门开口尺寸等关键几何参数。

3.6 拉力/压力试验机

• 原理： 通过传感器精确控制并测量施加在样品上的力（拉、压、扭）及位移。

• 应用： 用于拔出力测试、电缆固定性测试、插销牢固度测试等所有涉及力学性能的定量评估。

3.7 环境试验箱（恒温恒湿、盐雾等）

• 原理： 模拟高温、低温、湿热、盐雾等气候条件。

• 应用： 进行预处理（如潮湿处理）或评估插头在不同环境条件下的长期性能与耐受性，特别是对工业、户外及汽车充电类产品至关重要。
