有序介孔材料检测技术内容

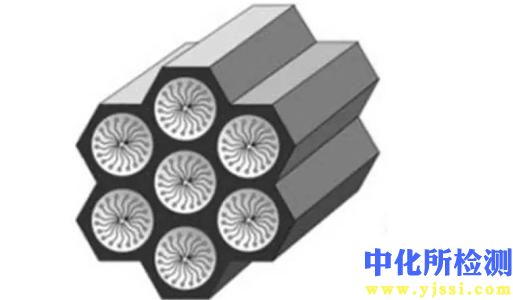

有序介孔材料是指孔径在2-50纳米范围内，孔道结构具有长程有序性的一类多孔材料。其性能高度依赖于孔道结构、孔径分布、比表面积、孔壁组成及表面性质等参数，因此系统而精确的表征检测至关重要。

1. 检测项目分类及技术要点

检测主要分为结构形貌表征、孔道性质分析、组成与表面性质分析三大类。

• 1.1 结构形貌表征

  • 结构有序性与对称性：主要采用小角X射线散射（SAXS） 和广角X射线衍射（XRD）。SAXS用于确定介观结构的对称性（如p6mm、Ia3d、Pm3n等）及晶格参数。低角度的衍射峰（通常在20 < 5°）数量、尖锐度及相对强度是评价长程有序性的关键指标。

  • 微观形貌与介观结构：透射电子显微镜（TEM） 和扫描电子显微镜（SEM） 是直接观测手段。高分辨率TEM可直观呈现孔道排列方式、局部有序性及缺陷。SEM用于观察材料的整体形貌、粒径尺寸及初级粒子聚集状态。扫描透射电子显微镜（STEM） 结合能谱（EDS）可进行元素分布映射。

  • 电子结构：X射线光电子能谱（XPS） 用于测定表面元素组成、化学价态及表面官能团信息，对功能化改性材料尤为重要。

• 1.2 孔道性质分析

  • 比表面积、孔径分布与孔体积：这是核心检测项目，依据ISO 15901标准体系。氮气吸附-脱附等温线是标准方法。通过Brunauer-Emmett-Teller（BET）理论计算比表面积（通常在200-1500 m²/g范围），计算时需严格选择相对压力（P/P₀）的线性区间（通常为0.05-0.30）。孔径分布采用Barrett-Joyner-Halenda（BJH）模型（适用于介孔范围）或非局部密度泛函理论（NLDFT）、准化平衡模型（QSDFT）等更精确的理论模型分析。孔体积由相对压力接近0.99时的吸附量换算得到。

  • 技术要点：分析前样品需进行充分的真空脱气预处理（通常150-300°C，>6小时）。吸附等温线的类型（如IV型）及其回滞环的形状（H1、H2、H3等）直接反映孔道形状（圆柱形、墨水瓶形、狭缝状等）和连通性。

  • 微孔与介孔联合分析：对于具有微孔-介孔等级结构的材料，需采用氩气或二氧化碳吸附，并结合t-plot、αs-plot或HK、SF方法评估微孔体积与外表面积。

• 1.3 组成与表面性质分析

  • 体相组成与晶体结构：X射线衍射（XRD）（广角区）用于确定孔壁材料的晶体相。傅里叶变换红外光谱（FT-IR） 用于识别骨架化学键和官能团。核磁共振（NMR， 如²⁹Si, ¹³C, ²⁷Al） 用于探测原子局部化学环境。

  • 表面化学性质：程序升温脱附/还原（TPD/TPR） 使用NH₃、CO₂等探针分子评估表面酸碱性及其强度分布。zeta电位与表面电荷测定有助于理解材料在液相中的分散性与吸附行为。

  • 热稳定性与组成含量：热重分析（TGA） 结合差示扫描量热法（DSC）用于分析材料的热稳定性、模板剂去除温度、相变及有机基团负载量。

2. 各行业检测范围的具体要求

不同应用领域对有序介孔材料的性能关注点有显著差异，检测需有针对性。

• 催化领域：核心是活性位点的可达性及稳定性。除常规结构参数外，重点检测：1）金属/活性组分的分散度、粒径及分布（HR-TEM、XPS、CO化学吸附）；2）酸性/碱性位点的强度与密度（NH₃/CO₂-TPD）；3）反应条件下的结构稳定性（通过反应后的N₂吸附与XRD对比，评估孔道坍塌或堵塞情况）。

• 吸附与分离领域：核心是孔道通达性与表面化学。重点检测：1）对特定分子的吸附容量与动力学（使用目标吸附质，如VOCs、CO₂、重金属离子的静态/动态吸附测试）；2）孔径分布的精确性（要求使用NLDFT/QSDFT模型，确保与目标分子尺寸匹配）；3）表面官能团种类与密度（XPS、元素分析、Boehm滴定法）；4）循环吸附-脱附性能。

• 药物递送与生物医学领域：核心是生物相容性与控释性能。除基本结构表征外，必须检测：1）材料纯度与毒性离子残留（ICP-MS/AES）；2）孔径与孔容对特定药物分子（如蛋白质、核酸）的负载量及释放曲线（HPLC、UV-Vis）；3）表面修饰基团的定量与功能验证（¹³C NMR、XPS）；4）材料的降解行为（体外模拟体液浸泡实验结合ICP、SEM监测）。

• 电化学与储能领域（如超级电容器、电池）：核心是离子传输与结构稳定性。重点检测：1）介孔结构对电解液离子的可浸润性（接触角测定）；2）材料作为电极时的电化学比表面积及孔径分布（通过电化学阻抗谱EIS拟合）；3）循环伏安、恒流充放电性能与孔道结构的关联性；4）长周期循环后电极材料的结构演变（post-mortem分析，如SEM/TEM、XRD）。

3. 检测仪器的原理和应用

• 气体吸附分析仪：

  • 原理：基于静态容量法或重量法，测量材料在不同相对压力下对惰性气体（N₂, Ar, CO₂）的吸附/脱附量，获得等温线。

  • 应用：是获取比表面积、孔径分布、孔体积的绝对标准方法。微孔分析仪使用CO₂在273K下吸附，可有效表征< 2 nm的微孔。

• 小角X射线散射（SAXS）仪：

  • 原理：利用X射线在纳米尺度结构上产生的弹性散射效应，散射角与结构尺寸成反比（遵循Bragg定律），通过分析散射矢量q处的强度分布解析介观结构。

  • 应用：无损测定有序介孔材料的晶格参数、对称性及结构有序度，适用于粉末、薄膜、液体等多种形态。

• 透射电子显微镜（TEM）：

  • 原理：高能电子束穿透超薄样品，通过样品内部结构对电子的散射和干涉成像。

  • 应用：直接、局部地观察孔道排列、晶格条纹、缺陷。高角环形暗场像-扫描透射电镜（HAADF-STEM）结合EDS可实现原子序数衬度成像与元素分布分析。

• X射线光电子能谱（XPS）仪：

  • 原理：利用单色X射线激发样品表面原子内层电子，通过测量逸出光电子的动能，获得元素种类、化学态及相对含量信息（探测深度约1-10 nm）。

  • 应用：定量分析材料表面元素组成、鉴别官能团（如C=O, C-O, Si-O-Si）、评估掺杂或改性效果。

• 程序升温化学吸附仪：

  • 原理：在程序控温下，使预先吸附了特定探针分子（如NH₃, CO₂, H₂）的样品发生脱附或反应，通过热导检测器（TCD）或质谱（MS）监测信号变化。

  • 应用：定量表征固体材料表面酸/碱位点的种类、数量及强度分布，或测量金属分散度。

综上所述，对有序介孔材料的全面检测是一项多技术联用的系统性工作，需根据材料的设计目标与应用场景，选择恰当的技术组合，并对数据进行关联分析和交叉验证，才能准确建立“结构-性质-性能”关系，指导材料的精准合成与应用开发。
