石英玻璃分析技术

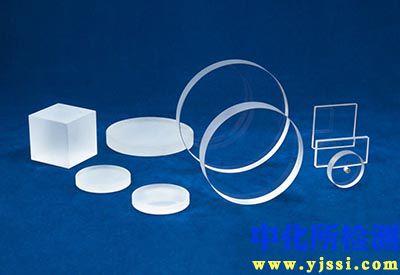

石英玻璃是由二氧化硅（SiO₂）单一成分构成的非晶态固体材料，具有高纯度、高透光性、耐高温、耐腐蚀及优异的光学和电学性能。其性能高度依赖于化学成分、微观结构及缺陷，因此系统的分析检测是保障其应用可靠性的关键。

一、 检测项目分类及技术要点

石英玻璃的分析检测主要围绕其成分、结构、性能及缺陷展开。

1. 化学成分分析

• 主成分（SiO₂）含量：通常要求 >99.9%（普通级）、>99.99%（高纯级）、>99.999%（超高纯级）。采用氢氟酸（HF）消解结合重量法为基准方法，误差可控制在±0.02%以内。

• 痕量金属杂质：如 Al、Fe、Na、K、Ca、Mg、Cu、Cr、Ni、Li、B、Ti 等。关键要点在于避免样品污染，需在超净环境中使用亚沸蒸馏酸进行消解。

  • 原子吸收光谱法（AAS）：适用于 ppm 级（10^-6）定量。

  • 电感耦合等离子体发射光谱法（ICP-OES）：适用于 ppb 至 ppm 级（10^-9 ~ 10^-6）多元素同时测定。

  • 电感耦合等离子体质谱法（ICP-MS）：检测限最低，可达 ppt 级（10^-12），是超高纯分析的核心技术。

• 羟基（OH⁻）含量：羟基影响石英玻璃的红外透过率、粘度和高温性能。采用红外光谱法（IR）在 2.73 μm（3660 cm⁻¹）或 2.22 μm（4500 cm⁻¹）特征吸收峰处，依据 Lambert-Beer 定律定量，测量范围通常在 1 ppm 至 1000 ppm 之间。

• 其他非金属杂质：如 Cl、F、S 等。可采用离子色谱（IC）、高温热解-离子色谱联用或 X 射线荧光光谱（XRF）进行分析。

2. 结构状态与缺陷分析

• 结晶度与失透：检测非晶态中是否出现方石英或磷石英等结晶相。使用 X 射线衍射（XRD）进行物相鉴定，是判断高温使用后是否发生失透（析晶）的直接手段。

• 气泡与包裹体：内部缺陷的主要形式。采用高分辨率光学显微镜、扫描电子显微镜（SEM）结合能谱仪（EDS）进行形貌观察和成分分析。工业上普遍使用自动化光学气泡分析仪，依据标准（如 GB/T 12442）对气泡尺寸、数量、分布进行统计分级。

• 条纹与均匀性：由熔制过程中粘度或成分微小差异引起。采用激光干涉法、阴影法或 Schlieren 法进行定性或定量评估，用于评价光学均匀性。

• 内应力与双折射：残余应力会降低光学性能。使用偏振应力仪，通过测量样品的应力双折射值来评估，单位通常为 nm/cm。精密光学石英玻璃要求双折射值 ≤ 5 nm/cm。

3. 物理与化学性能测试

• 光学性能：

  • 光谱透过率：使用紫外-可见-近红外分光光度计（190 nm ~ 2500 nm）和中远红外光谱仪（2 μm ~ 25 μm）测定。关键指标包括紫外截止波长（通常对应透过率10%的点，如JGS1约160 nm）、红外截止波长（羟基含量决定）及特定波长（如1064 nm, 632.8 nm, 193 nm）的透过率。

  • 折射率及均匀性：使用精密折射仪（如 V 棱镜折射仪）测量，或用激光干涉法测定折射率空间分布的不均匀性（Δn），高均匀材料要求 Δn < 1×10^-6。

• 热学与机械性能：

  • 热膨胀系数（CTE）：使用热膨胀仪在室温至300℃范围内测量，石英玻璃典型值约为 5.5×10^-7 /K（20-320℃）。

  • 应变点、退火点、软化点：采用热机械分析（TMA）或标准粘度-温度曲线方法测定。

  • 硬度与抗激光损伤阈值（LIDT）：显微硬度计用于硬度测试；LIDT 测试需使用特定波长和脉宽的激光器，评价材料在高能激光下的耐受能力。

二、 各行业检测范围的具体要求

不同应用领域对石英玻璃的性能侧重点存在显著差异，检测标准和要求随之调整。

1. 半导体与集成电路行业

• 核心要求：超高纯度、高温稳定性、低析晶风险。

• 检测重点：

  • 杂质控制：要求13种以上关键金属杂质（如Na、K、Fe、Cr、Ni、Cu、Al、Li等）总含量低于1 ppm，甚至 ppb 级。ICP-MS 是标准分析方法。

  • 耐高温性：在 1000℃ 以上高温长时间处理，评估其抗变形、抗失透（析晶）性能。需进行高温热处理（如1150℃，数小时）后的 XRD 和表面形貌分析。

  • 洁净度与表面金属污染物：使用全反射 X 射线荧光光谱（TXRF）或 vapor phase decomposition-ICP-MS（VPD-ICP-MS）技术检测表面残留的痕量金属。

  • 羟基含量：通常要求低羟基（< 10 ppm）或高羟基产品，取决于具体工艺步骤。

2. 光电子与光纤通信行业

• 核心要求：优异的光谱透过性能、极低的吸收与散射损耗、高均匀性。

• 检测重点：

  • 光谱透过率与吸收系数：在紫外（DUV，如193 nm ArF 激光）、可见到红外（如1064 nm, 1550 nm）波段进行精确测量，要求吸收损耗极低。

  • 羟基含量：通信光纤用预制棒套管要求羟基极低（< 0.1 ppm），以降低1380 nm 处的吸收峰损耗。

  • 气泡与缺陷：控制严格，尺寸大于数十微米的气泡通常不允许存在，因其会造成严重的光散射。

  • 折射率分布：对用于光纤预制棒沉积管的石英玻璃，需精确控制径向折射率分布。

3. 光学与精密仪器行业

• 核心要求：优异的光学均匀性、低双折射、高激光损伤阈值、特定波段高透过。

• 检测重点：

  • 光学均匀性（Δn）：用于光刻镜头、天文望远镜镜坯时，要求 Δn 达 10^-6 甚至 10^-7 量级。

  • 应力双折射：要求严格，精密透镜要求 ≤ 2 nm/cm。

  • 激光损伤阈值：用于高能激光系统的窗口、透镜，需按照 ISO 21254 等标准进行 LIDT 测试。

  • 荧光特性：深紫外光刻用石英玻璃需严格控制其在193 nm或248 nm激光照射下的荧光发射强度。

4. 光伏与新能源行业

• 核心要求：高红外透过率、高耐热冲击性、长寿命。

• 检测重点：

  • 高温下的红外透过率：用于多晶硅铸锭炉、单晶硅拉制炉的坩埚和炉管，需在 1000℃ 以上高温环境测试其红外透过性能，以确保热场效率。

  • 抗析晶性能：长期高温使用下，内表面析晶会降低强度并污染硅料。需模拟工艺条件进行长时间热处理，评估析晶层厚度和形貌。

  • 抗热震性：依据标准测试其承受急剧温度变化而不破裂的能力。

三、 检测仪器的原理和应用

1. 电感耦合等离子体质谱仪（ICP-MS）

   • 原理：样品溶液经雾化后送入高温等离子体（~6000 K）完全电离，形成的离子经质谱系统按质荷比（m/z）分离并检测。

   • 应用：石英玻璃中 ppb 至 ppt 级痕量金属杂质分析的黄金标准。可进行多元素快速扫描、同位素比值分析。

2. 傅里叶变换红外光谱仪（FTIR）

   • 原理：基于迈克尔逊干涉仪和傅里叶变换技术，获得样品在中红外区的吸收光谱。

   • 应用：精确测定石英玻璃中羟基（OH⁻）含量，分析 Si-O 网络结构，以及检测其他如 H₂、Cl 等非金属杂质。

3. 紫外-可见-近红外分光光度计（UV-Vis-NIR）

   • 原理：测量样品在不同波长单色光照射下的透射光强与入射光强之比，得到透过率光谱。

   • 应用：测定石英玻璃从深紫外到近红外（典型范围 190-2500 nm）的光谱透过率及截止波长，计算吸收系数。

4. X射线衍射仪（XRD）

   • 原理：X射线照射到样品上发生衍射，通过分析衍射角（2θ）和衍射强度，识别结晶相。

   • 应用：鉴定石英玻璃中的结晶相（方石英、磷石英），是评估失透程度和热稳定性的关键工具。

5. 扫描电子显微镜与能谱仪（SEM-EDS）

   • 原理：SEM 利用高能电子束扫描样品表面，激发二次电子、背散射电子成像；EDS 分析特征 X 射线进行元素定性和半定量。

   • 应用：高分辨率观察石英玻璃表面及断口形貌、析晶层、微裂纹、气泡包裹体等缺陷，并对缺陷区进行原位成分分析。

6. 激光干涉仪

   • 原理：利用激光的相干性，通过测量透过样品（或由样品表面反射）的干涉条纹的畸变来反演光程差。

   • 应用：高精度测量石英玻璃的光学均匀性（Δn）、面形精度（平面度、平行度）以及内部应力分布。

7. 偏振应力仪

   • 原理：基于应力双折射效应，将样品置于正交偏振场中，通过观测和测量产生的干涉色或光程差来定量应力大小。

   • 应用：快速、无损地测量石英玻璃制品（尤其是光学件）的残余应力分布及双折射值。
