镁渣成分测试技术详述

1. 检测项目分类及技术要点

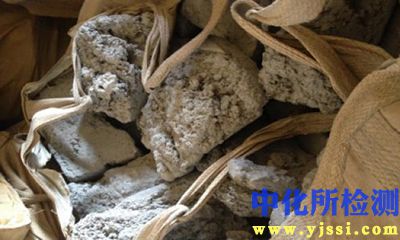

镁渣是金属镁冶炼过程中还原渣经高温煅烧后的产物，主要成分为氧化钙和氧化硅，其成分分析对资源化利用至关重要。检测项目依据物化性质可分为以下几类：

1.1 主量元素分析

• 氧化钙 (CaO)： 核心成分，含量通常在40%-60%。技术要点：通常采用EDTA络合滴定法，在pH>12的强碱介质中以钙黄绿素为指示剂进行滴定，需预先分离或掩蔽铁、铝等干扰离子。X射线荧光光谱法（XRF）为常用快速方法。

• 二氧化硅 (SiO₂)： 另一核心成分，含量约20%-35%。技术要点：经典采用重量法（盐酸脱水法），精确但耗时。快速分析可采用氟硅酸钾容量法或XRF法。

• 氧化镁 (MgO)： 反映煅烧后残余镁含量，通常<10%。技术要点：常采用原子吸收光谱法（AAS）或电感耦合等离子体发射光谱法（ICP-OES），络合滴定法（在pH=10时用EDTA滴定钙镁总量后差减求镁）也常用。

• 三氧化二铁 (Fe₂O₃)、三氧化二铝 (Al₂O₃)： 杂质成分，总量一般<5%。技术要点：常采用ICP-OES或AAS法，也可采用分光光度法（如邻菲啰啉法测铁、铬天青S法测铝）。

1.2 微量元素及有害成分分析

• 氯离子 (Cl⁻)： 关键限制性指标，源自冶炼添加剂，影响建材应用中的钢筋腐蚀。技术要点：通常采用离子色谱法（IC）或硫氰酸汞分光光度法。样品需进行热水或碱熔-热水提取。

• 氟离子 (F⁻)： 另一有害杂质。技术要点：推荐采用离子色谱法（IC）或氟离子选择电极法。样品处理常用氢氧化钠熔融-热水浸取或高温热水水解提取。

• 硫化物及硫酸盐： 通常以全硫计。技术要点：高频红外碳硫分析仪是首选，也可采用硫酸钡重量法或库仑滴定法。

• 重金属元素（如Pb、Cr、Cd、As等）： 评估环境安全性。技术要点：采用电感耦合等离子体质谱法（ICP-MS）或ICP-OES，样品需经氢氟酸-硝酸-高氯酸体系全消解。

1.3 物相与物理性能分析

• 矿物组成： 主要为硅酸二钙（C₂S）、硅酸三钙（C₃S）、方镁石（MgO）、f-CaO等。技术要点：使用X射线衍射分析（XRD）进行定性及半定量分析。

• 游离氧化钙 (f-CaO)： 影响体积安定性的关键指标。技术要点：采用乙二醇-乙醇萃取-EDTA滴定法，在75-80℃水浴中反应，选择性溶解f-CaO后进行滴定。

• 活性度： 评价其在建材中反应活性的重要参数。技术要点：常用方法为模拟水泥水化环境的“盐酸溶解-中和值法”或“柠檬酸吸附法”，测定一定时间内溶解的钙离子量或反应速率。

• 粒度分布与比表面积： 影响其应用性能。技术要点：激光粒度分析仪用于粒度测试；勃氏法或氮吸附BET法用于比表面积测试。

• 灼烧失量 (LOI)： 反映残留挥发性物质及碳酸盐含量。技术要点：在950-1000℃马弗炉中灼烧至恒重计算损失量。

2. 各行业检测范围的具体要求

镁渣的应用方向决定其成分检测的侧重点和限值要求。

2.1 建材行业（水泥混合材、混凝土掺合料、墙体材料）

• 核心要求： 活性、安定性、氯离子含量。

• 具体检测范围与限值（参照相关国家标准）：

  • 化学组成： f-CaO含量通常要求≤3.0%（水泥用）；Cl⁻含量要求极严，一般≤0.06%（水泥用）或≤0.1%（混凝土用）；SO₃含量一般≤4.0%。

  • 物理性能： 活性指数（7d/28d）是关键，常要求≥65%/75%（作为水泥混合材）；需通过沸煮法或压蒸法体积安定性检验；细度（比表面积通常要求≥300 m²/kg，80μm筛余≤10%）。

  • 放射性： 必须满足《建筑材料放射性核素限量》（GB 6566）要求，检测Ra-226、Th-232、K-40的比活度。

2.2 冶金行业（烧结溶剂、炉渣调节剂）

• 核心要求： 有效CaO含量、有害杂质、粒度与反应活性。

• 具体检测范围：

  • 重点关注CaO、SiO₂、MgO、Al₂O₃、Fe₂O₃的全分析，以计算碱度（CaO/SiO₂）。

  • P、S等对钢材性能有害的元素是必检项，通常要求P₂O₅≤0.03%，S≤0.1%。

  • 要求较低的灼烧失量，以保证配料的稳定性。

  • 粒度需符合烧结工艺要求（如1-5mm占比）。

2.3 环保与农业领域（废水废气处理、土壤改良剂）

• 核心要求： 中和能力、重金属浸出毒性、特定污染物吸附性能。

• 具体检测范围：

  • 环境安全性： 必须进行《固体废物 浸出毒性浸出方法》（如HJ/T 300醋酸缓冲溶液法）下的重金属（Pb、Cd、Cr、As等）浸出浓度检测，结果需低于危险废物限值。

  • 有效性指标： 测试其中和潜力（ANC），即单位质量镁渣消耗标准酸的能力。检测钙、镁离子的溶出速率和溶出量。

  • 若用于含磷废水处理或固磷，需评估其对磷酸盐的吸附容量。

2.4 道路工程（路基、基层材料）

• 核心要求： 体积稳定性、强度、环境兼容性。

• 具体检测范围：

  • f-CaO和方镁石（MgO）的水化膨胀性是检测重点，需进行长期浸水或压蒸膨胀率试验。

  • 需检测无侧限抗压强度、加州承载比（CBR）等力学指标。

  • 检测水浸出液的pH值、氯离子、硫酸盐含量，评估对地下水和路基结构的潜在影响。

3. 检测仪器的原理和应用

3.1 X射线荧光光谱仪 (XRF)

• 原理： 样品受X射线激发后，内层电子被击出形成空穴，外层电子跃迁填补时发射特征X射线（荧光）。通过测量荧光的能量（波长）和强度进行定性和定量分析。

• 应用： 用于镁渣中Ca、Si、Fe、Al、Mg、K、Na、S、P等主次量元素的快速无损分析。可配备熔片制样机以消除矿物效应和粒度效应，提高精度。

3.2 电感耦合等离子体发射光谱仪 (ICP-OES) 及质谱仪 (ICP-MS)

• 原理： ICP-OES利用氩等离子体（~6000-10000K）将样品原子化并激发，测量特征发射光的强度进行定量；ICP-MS则将等离子体中产生的离子按质荷比分离并计数。

• 应用： ICP-OES是测定Mg、Al、Fe、Ti、Mn、Sr等金属元素的主选方法。ICP-MS主要用于As、Pb、Cd、Cr、Ni等痕量及超痕量重金属元素的精确测定，灵敏度极高。

3.3 X射线衍射仪 (XRD)

• 原理： 基于布拉格方程（2d sinθ = nλ），单色X射线照射样品产生与晶面间距相关的衍射花样，通过比对标准谱图确定物相。

• 应用： 定性及半定量分析镁渣中的硅酸二钙（β-C₂S, γ-C₂S）、方镁石（MgO）、f-CaO、Ca(OH)₂、C₃S以及可能存在的CaF₂等物相，是评估其活性和安定性的基础。

3.4 原子吸收光谱仪 (AAS)

• 原理： 基态原子蒸气对特定波长的共振光产生吸收，吸收强度与原子浓度成正比。分为火焰法（FAAS）和石墨炉法（GFAAS）。

• 应用： FAAS用于测定K、Na、Mg等中等含量元素；GFAAS用于测定Cd、Pb等痕量重金属。操作简便，成本较低，但通常单元素顺序测定。

3.5 离子色谱仪 (IC)

• 原理： 基于离子交换分离，样品中的待测离子在流动相（淋洗液）携带下流经分离柱，因与固定相亲和力不同而分离，经抑制器降低背景电导后，由电导检测器检测。

• 应用： 同时、快速、高灵敏度地测定镁渣水浸提液或酸浸提液中的F⁻、Cl⁻、SO₄²⁻、NO₃⁻等阴离子，是氯、氟测定的推荐方法。

3.6 高频红外碳硫分析仪

• 原理： 样品在高频感应炉内通氧燃烧，其中碳和硫分别转化为CO₂和SO₂气体。气体经处理后进入红外检测池，测量其对特定红外波长吸收的强度。

• 应用： 快速、准确地测定镁渣中总碳和总硫（以S计）的含量，分析时间通常少于1分钟。

3.7 激光粒度分析仪

• 原理： 基于米氏散射理论，颗粒在激光束中产生的散射光角度和强度与其粒径分布相关，通过探测器阵列收集信号并反演计算粒度分布。

• 应用： 测定粉磨后镁渣的粒度分布（D10, D50, D90等），评估其细度及颗粒级配，是控制产品物理性能的关键。
