碳渣成分检测技术内容

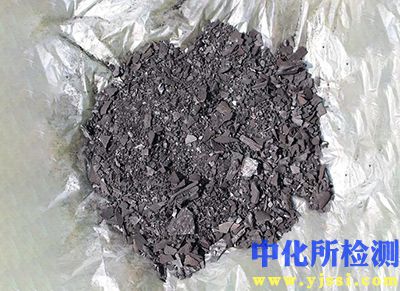

1. 检测项目分类及技术要点

碳渣成分检测主要围绕元素组成、物相结构、物理及化学性能进行，可分为以下几类：

1.1 元素成分分析

• 固定碳 (Fixed Carbon)：碳渣中固态碳的含量，是衡量其燃料价值和还原性的核心指标。通常通过差减法计算：固定碳 (%) = 100% - 水分% - 灰分% - 挥发分%。技术要点在于精确测定其余三项。

• 灰分 (Ash)：碳渣在815±10°C下完全燃烧后的残留物。技术要点在于确保完全灰化，防止残留碳分，并控制升温速率以避免挥发分剧烈喷溅。

• 挥发分 (Volatile Matter)：在隔绝空气条件下，于900±10°C加热7分钟所析出的气体产物。技术要点在于严格密封、快速升温及精确控温。

• 水分 (Moisture)：包括分析水（内在水分）和全水分。技术要点在于采样代表性、防止风干损失，以及根据不同标准（如105-110°C烘干）选择适宜方法。

• 元素分析：

  • 主量及微量金属元素：如Al、Si、Ca、Fe、Mg、K、Na、Ti等，以及微量元素如Pb、Cd、Cr、Ni、Zn等。技术要点在于样品完全消解与高灵敏度检测技术结合。

  • 非金属元素：如硫（S）、氯（Cl）、氟（F）、磷（P）等。硫的测定需区分硫酸盐硫、硫化物硫和有机硫；氯和氟的测定需防范挥发损失，常用高温水解-离子色谱法或艾士卡法。

• 工业分析：水分、灰分、挥发分和固定碳四项的合称，是评价碳渣基础性质的标准方法集。

1.2 物相与结构分析

• 矿物组成 (Mineral Composition)：通过X射线衍射（XRD）确定碳渣中晶体矿物种类及相对含量（如石英、莫来石、刚玉、硅酸盐等）。技术要点在于样品精细研磨、择优取向消除及半定量分析。

• 微观形貌与微区成分：利用扫描电子显微镜与能谱仪（SEM-EDS）观察颗粒形貌、孔隙结构及进行微区元素定性与半定量分析。技术要点在于样品导电处理及分析区域的代表性选择。

• 碳结构表征：通过拉曼光谱（Raman）分析碳的石墨化程度（D峰与G峰的强度比ID/IG）、通过X射线光电子能谱（XPS）分析碳的化学态（C-C, C-O, C=O等）。技术要点在于避免样品受激光损伤及表面污染。

1.3 物理与化学性能分析

• 发热量 (Calorific Value)：使用氧弹量热仪测定高位发热量（Qgr）和低位发热量（Qnet）。技术要点包括氧弹气密性检查、内筒水精确称量与温升精确测量、硝酸形成热校正等。

• 反应性 (Reactivity)：测定碳渣与CO₂或水蒸气的气化反应速率。技术要点在于控制反应温度（通常900-1100°C）、气体流速和样品粒度，并在线监测产物气体组成变化。

• 真密度、堆密度及孔隙率：使用氦比重计测真密度，标准容器法测堆密度，计算总孔隙率。技术要点在于脱气完全以保证氦气充分进入孔隙。

• 酸碱度 (pH) 及浸出毒性：测定水浸提液的pH值，评估其腐蚀性；依据标准（如HJ/T 299、TCLP）进行重金属等有毒物质的浸出实验，评估环境风险。技术要点在于规范浸提液、液固比、振荡时间和过滤方法。

2. 各行业检测范围的具体要求

碳渣的性质与来源紧密相关，不同行业对其检测有特定侧重要求。

2.1 铝电解行业 (阳极碳渣/电解质碳渣)

• 核心要求：重点监控碳渣对电解质电阻率、初晶温度及氧化铝溶解性的影响。

• 具体项目：

  • 元素分析：高精度测定F、Na、Al、Ca等电解质元素，以判断碳渣夹杂电解质情况。

  • 碳含量与结构：精确测定残极碳渣中的固定碳含量及石墨化程度。

  • 粒度与分选效果评估：检测破碎后碳渣的粒度分布，评价碳与电解质分离效率。

• 标准参考：通常遵循YS/T 587《电解铝用炭素材料检测方法》系列及相关企业内部规程。

2.2 钢铁行业 (高炉喷吹煤粉未燃碳渣、转炉/电炉碳渣)

• 核心要求：评估碳渣作为二次资源回收利用的价值（如返回烧结、作为燃料），及其对冶金过程的影响。

• 具体项目：

  • 工业分析与发热量：直接决定其作为燃料补充剂的价值。

  • 固定碳与反应性：影响在高炉或烧结过程中作为还原剂的效率。

  • 有害元素：严格控制Zn、Pb、K、Na等易循环富集元素，以及S、P含量，防止对高炉寿命和钢材质量产生危害。

  • 物相分析：鉴定是否含有对耐火材料有害的矿物（如β-硅酸二钙的晶型转变）。

• 标准参考：部分参考GB/T 212《煤的工业分析方法》、GB/T 213《煤的发热量测定方法》及钢铁行业相关原料标准。

2.3 煤化工与气化行业 (气化炉碳渣)

• 核心要求：诊断气化炉运行效率，优化工艺参数。

• 具体项目：

  • 碳转化率核心指标：碳渣中的残碳含量是最关键参数，直接反映气化效率。

  • 残碳反应性：测定残碳与CO₂/H₂O的反应性，指导工艺调整或残碳再利用。

  • 灰熔融特性：碳渣中灰分的变形温度（DT）、软化温度（ST）、半球温度（HT）、流动温度（FT）对排渣操作至关重要。

  • 元素与矿物分析：分析灰成分（SiO₂, Al₂O₃, Fe₂O₃, CaO等）以预测结渣倾向。

• 标准参考：参考GB/T 28731《固体生物质燃料工业分析方法》、GB/T 219《煤灰熔融性的测定方法》及气化技术专利商提供的专门方法。

2.4 环保与资源化利用领域

• 核心要求：评估环境安全性及资源化途径（如制备吸附剂、建筑材料添加剂等）的可行性。

• 具体项目：

  • 浸出毒性：必检项目，依据GB 5085.3《危险废物鉴别标准 浸出毒性鉴别》判断是否属于危险废物。

  • 放射性：检测天然放射性核素比活度。

  • 物理性能：比表面积、孔径分布（用于吸附剂评价）；活性指数（用于建材掺合料评价）。

  • 化学稳定性：评估在长期环境作用下是否有害物质释出风险。

• 标准参考：严格遵循国家环保标准（HJ系列）和建材行业相关标准（GB/T 标准）。

3. 检测仪器的原理和应用

3.1 元素分析仪器

• X射线荧光光谱仪 (XRF)：

  • 原理：高能X射线照射样品，激发出样品中元素的内层电子，产生特征X射线荧光，通过分析其能量（能量色散型ED-XRF）或波长（波长色散型WD-XRF）进行定性与定量分析。

  • 应用：快速无损分析碳渣灰分中的主量、次量金属氧化物成分（Si、Al、Fe、Ca、Mg、K、Na、Ti等）。适用于过程控制和批量筛查。

• 电感耦合等离子体发射光谱/质谱 (ICP-OES/ICP-MS)：

  • 原理：样品溶液经雾化后送入高温等离子体炬中，元素被激发发射特征光谱（ICP-OES）或电离成离子经质谱分离检测（ICP-MS）。

  • 应用：ICP-OES用于精确测定主量和微量元素；ICP-MS用于ppb甚至ppt级别的超微量元素（如As、Se、Hg、Cd等）分析。需与微波消解等前处理联用。

• 碳硫分析仪 (高频红外碳硫仪)：

  • 原理：样品在高温富氧条件下燃烧，碳和硫分别转化为CO₂和SO₂，气体经红外池吸收特定波长红外光，根据吸收强度定量。

  • 应用：快速、准确测定碳渣中的总碳和总硫含量。

• 氧弹量热仪：

  • 原理：将样品在充有高压氧气的弹筒内完全燃烧，释放的热量被周围已知热容的水吸收，通过测量水温升计算发热量。

  • 应用：直接测定碳渣的高位发热量，是评价其能源价值的关键设备。

3.2 结构与形貌分析仪器

• X射线衍射仪 (XRD)：

  • 原理：单色X射线照射晶体样品，产生满足布拉格方程的衍射，通过分析衍射角（2θ）和衍射强度确定物相。

  • 应用：定性及半定量分析碳渣灰分中的晶体矿物组成，鉴别石英、莫来石、方解石、赤铁矿等。

• 扫描电子显微镜-能谱仪 (SEM-EDS)：

  • 原理：聚焦电子束扫描样品表面，激发二次电子、背散射电子等信号成像，同时激发的特征X射线由EDS探测器接收进行元素分析。

  • 应用：观察碳渣颗粒表面形貌、孔隙、熔融状态、相分布等，并结合EDS进行微区元素成分点、线、面分析。

• 激光拉曼光谱仪 (Raman)：

  • 原理：单色激光照射样品，光子与分子发生非弹性散射，产生与分子振动/转动能级相关的拉曼位移光谱。

  • 应用：表征碳材料的结构有序度，通过D峰（~1350 cm⁻¹，代表无序/缺陷）和G峰（~1580 cm⁻¹，代表石墨晶格）的强度比（ID/IG）评估碳的石墨化程度。

3.3 物理化学性能测试仪器

• 热重分析仪 (TGA)：

  • 原理：在程序控温（常与质谱MS或红外IR联用）下，测量样品质量随温度或时间的变化。

  • 应用：测定碳渣的挥发分析出特性、燃烧/气化反应性、灰分含量，以及研究反应动力学。

• 物理吸附仪 (BET比表面及孔径分析仪)：

  • 原理：在低温（通常液氮温度）下，测量样品对惰性气体（如N₂）的吸附-脱附等温线，利用BET模型计算比表面积，利用BJH等方法计算孔径分布。

  • 应用：评估用于吸附剂或催化载体功能的碳渣的孔隙结构特性。

• 灰熔融性测试仪 (灰熔点测定仪)：

  • 原理：将灰锥在可控气氛下以一定速率加热，通过图像识别或摄像记录其形态变化，确定四个特征温度（DT、ST、HT、FT）。

  • 应用：预测碳渣在高温下的熔融结渣行为，对气化和燃烧工艺至关重要。
