植筋胶检测技术内容

1. 检测项目分类及技术要点

植筋胶的检测项目主要分为物理性能、力学性能、耐久性能和施工性能四大类，需严格依据国家及行业标准进行。

1.1 物理性能检测

• 胶体性能：

  • 密度：依据GB/T 13354，采用比重瓶法测定，要求与产品说明书标称值偏差不超过±5%。

  • 适用期（可操作时间）：依据GB/T 50448，在规定温度（通常23±2℃）下，将胶粘剂混合后测定其粘度增长至规定上限值或强度下降至规定下限值的时间，直接影响施工可操作性。

  • 触变性（下垂度/流挂）：依据GB/T 13477.6，检测胶体在垂直或顶面施胶时抵抗流动的能力，对顶板、侧壁植筋至关重要。

• 固化物性能：

  • 玻璃化转变温度（Tg）：采用差示扫描量热法（DSC）或动态热机械分析（DMA）测定。Tg是衡量胶体耐热性能的关键指标，通常要求高于使用环境最高温度20-30℃。

  • 线性热膨胀系数：评估胶体与混凝土、钢材在温度变化下的变形协调性。

1.2 力学性能检测（核心项目）

• 钢-钢拉伸抗剪强度：依据GB/T 7124，测试胶体本身的内聚强度及对金属的粘接能力。是基础性强度指标。

• 钢-混凝土粘结强度：模拟实际工况的核心检测。

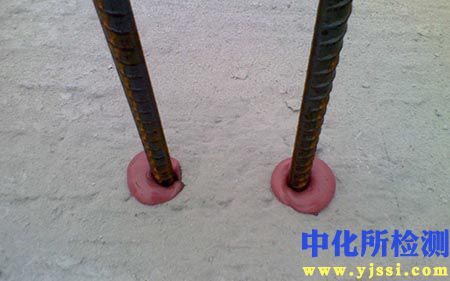

  • 抗拉拔承载力（拔出试验）：依据JGJ 145《混凝土结构后锚固技术规程》及JG/T 340《混凝土结构工程用锚固胶》，在标准混凝土基材（通常C30-C60）中植入指定规格钢筋，进行单调加载抗拔试验。测定极限抗拔力，并观察破坏模式（理想状态为钢筋屈服破坏，其次为胶体与钢筋间的粘结破坏或胶体与混凝土间的胶混界面破坏，最差为混凝土锥体破坏）。

  • 约束拉拔条件下长期持载性能：评估胶体在长期荷载下的应力松弛与蠕变性能。

• 弹性模量与应力-应变曲线：通过测试获得，评估胶体的变形能力。高强且具有一定柔韧性的胶体有助于应力分布。

1.3 耐久性能检测

• 耐湿热老化性能：将固化后的试件置于高温高湿环境（如50℃, 95%RH）下规定天数后，测试其强度保留率。要求通常≥85%。

• 耐冻融循环性能：依据JGJ/T 271，在-25℃至+35℃区间进行多次循环后测试强度保留率。

• 耐介质腐蚀性能：将试件浸泡于水、碱溶液（模拟混凝土环境）、盐溶液等介质中规定时间后，测试性能变化。

• 耐疲劳应力性能：对于承受动荷载的植筋，需进行循环荷载下的疲劳试验。

• 耐长期应力作用：参照ETAG 001，进行长期荷载（通常为设计荷载的60%-80%）下的持载试验，持续时间可达数月至数年，评估其长期可靠性。

1.4 施工性能与相容性检测

• 胶体与混凝土相容性：进行混凝土试块粘接测试，观察有无不良化学反应。

• 焊接性能：对已植筋的钢筋进行模拟焊接，评估高温对邻近胶体的影响。

• 钻孔清孔要求验证：验证在不同孔深、孔况（灰尘、湿度）下的粘结性能。

2. 各行业检测范围的具体要求

检测要求根据应用领域的结构重要性、荷载特性和环境条件而显著不同。

2.1 建筑工程与结构加固

• 核心标准：JGJ 145《混凝土结构后锚固技术规程》、GB 50367《混凝土结构加固设计规范》、JG/T 340《混凝土结构工程用锚固胶》。

• 具体要求：

  • 安全性要求极高：必须进行实荷抗拔承载力检验，包括非破损检测（设计值下持荷）和破坏性检测（测定极限值）。

  • 抗震要求：用于抗震设防区的植筋胶，需通过抗震动荷载循环测试，满足在多次大幅位移循环下承载力不显著下降的要求。

  • 防火要求：对涉及防火的结构，需测试胶体在高温下的强度衰减曲线，或要求附加防火保护措施。

  • 见证取样：工程用胶必须进行见证取样送检，检测报告需与工程实际使用的产品批次对应。

2.2 交通工程（公路、铁路、桥梁）

• 核心标准：JTG/T J22《公路桥梁加固设计规范》、TB标准及铁路相关技术条件。

• 具体要求：

  • 动载与疲劳性能：重点检测在数百万次循环荷载下的疲劳性能，模拟车辆通行产生的反复应力。

  • 恶劣环境耐受性：强化耐盐雾腐蚀（沿海及融雪剂环境）、耐紫外线老化（露天部位）、耐温差循环的性能检测。

  • 高承载与冲击：对用于桥面、吊杆等关键部位的植筋，要求更高的设计安全系数和冲击韧性。

2.3 电力、水利与核电工程

• 核心标准：DL/T《电力工程锚固技术规程》、NB/T 20390《核电厂混凝土结构后锚固技术规程》等。

• 具体要求：

  • 耐久性要求极端严格：水利工程侧重长期耐水压、耐渗泡；核电工程则需考虑耐辐照老化、耐LOCA（冷却剂丧失事故）环境（高温高压蒸汽化学环境）等特殊耐久性测试。

  • 质量追溯与稳定性：要求原材料、生产工艺高度稳定，检测数据包（批次检测报告）需完整可追溯。

2.4 既有建筑鉴定与改造

• 核心标准：GB/T 50344《建筑结构检测技术标准》。

• 具体要求：

  • 现场检测为主：大量依赖原位拉拔检测，验证已施工植筋的实际承载力。拉拔力一般为设计值的1.2-1.5倍（非破坏性检验），或直至破坏（破坏性检验，需补筋）。

  • 基材状况评估：检测前需评估既有混凝土的强度、开裂状况和配筋，其对植筋承载力有决定性影响。

  • 长期性能推断：通过取样或无损检测，评估使用多年后胶体的老化状态。

3. 检测仪器的原理和应用

3.1 力学性能检测仪器

• 万能试验机：

  • 原理：通过伺服电机或液压系统驱动作动器，对试样施加精准的拉、压、弯、剪等荷载，由负荷传感器和位移传感器实时采集力与变形数据。

  • 应用：用于所有标准力学性能测试，如拉拔试验、钢-钢拉伸剪切、压缩强度等。高精度机型可进行低周疲劳和蠕变试验。

• 专用拉拔仪（现场检测设备）：

  • 原理：多为液压驱动，手动或电动泵提供压力，通过油缸对钢筋施加拉力，压力表或数字传感器显示拉力值。

  • 应用：用于工程现场的原位拉拔检测。设备便携，可在狭小空间操作。关键要求是校准周期短、示值准确。

3.2 物理化学分析仪器

• 差示扫描量热仪（DSC）：

  • 原理：在程序控温下，测量试样与参比物之间的功率差（热流差）与温度的关系。用于测定玻璃化转变温度（Tg）、固化反应热、固化度等。

• 动态热机械分析仪（DMA）：

  • 原理：对试样施加一个周期性振荡应力，测量其应变响应，从而得到储能模量、损耗模量和损耗因子随温度、时间或频率的变化。是测定Tg和研究胶体粘弹性的最灵敏方法之一。

• 热重分析仪（TGA）：

  • 原理：在程序控温下测量试样质量与温度的变化关系。用于分析胶体的热稳定性、分解温度及填料含量。

• 傅里叶变换红外光谱仪（FTIR）：

  • 原理：利用干涉图与光谱图之间的对应关系，分析物质分子对红外光的吸收，得到官能团信息。用于胶体的定性分析和老化产物分析。

3.3 耐久性试验设备

• 环境试验箱：

  • 恒温恒湿箱：模拟高温高湿老化。

  • 盐雾试验箱：模拟海洋或融雪剂腐蚀环境。

  • 紫外老化箱：模拟太阳光紫外线老化。

  • 冻融循环箱：模拟温度在正负之间循环变化的环境。

• 长期持载试验装置：

  • 原理：采用弹簧、杠杆配重或液压伺服系统对多组试件施加恒定荷载，置于特定环境中长时间（数千至数万小时）观察其蠕变变形或断裂时间。

  • 应用：评估胶体的长期应力松弛与蠕变性能，是认证高性能植筋胶的关键测试。

3.4 施工相关检测仪器

• 旋转粘度计：测定胶体在适用期内的粘度变化。

• 混凝土雷达/钢筋扫描仪：现场定位混凝土内原有钢筋，避免钻孔冲突。

• 孔内窥镜：检查清孔后钻孔内部的清洁度与干燥度。
